Распределительные валы (B6324S2)

Опорожните - Опорожнение системы охлаждения, заполнение и вывод воздуха Опорожнение системы охлаждения, заполнение и вывод воздуха

Снимите передний сальник коленчатого вала передний сальник коленчатого вала

🔩 Момент затяжки: 10 Н·м

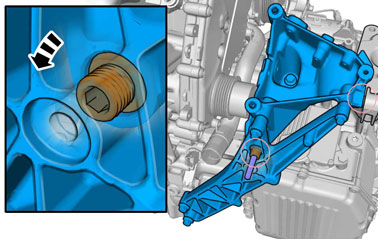

🔧 КлючПроверните коленчатый вал, пока штифт инструмента не замкнется в нужном положении (коленчатый вал в нулевом положении).

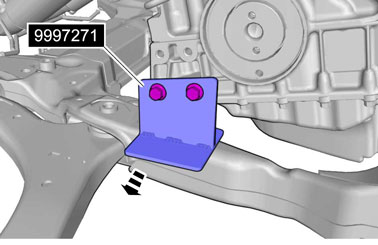

🔧 Опора

🔧 Датчик положения

Снимите ремень привода вспомогательных агрегатов Ремень привода вспомогательных агрегатов

Осторожно: Процедуру выставки необходимо проводить полностью в случае снятия даже одной детали привода всмопогательных агрегатов.

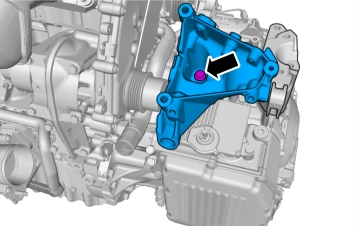

🔧 Упор (снять/устан/маховик генер.) Bosch,Denso🔧 Насадка torx 50

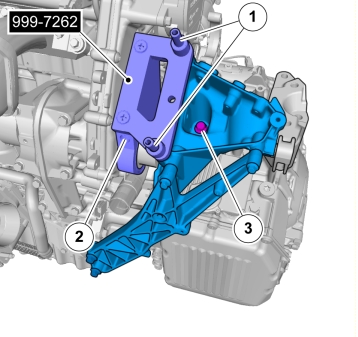

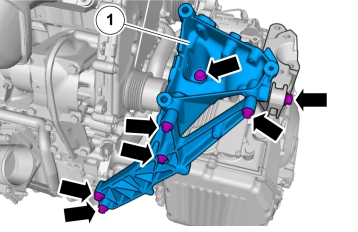

🔧 Упор🔧 Упор🔧 Torx 60

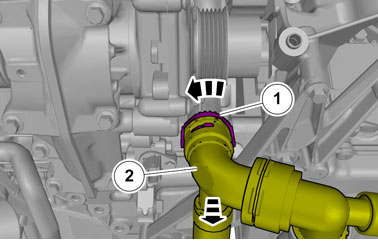

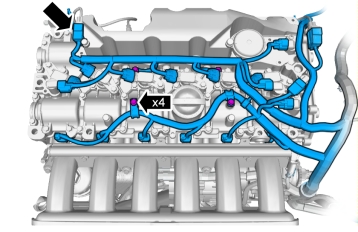

Внимание: Будьте готовы собрать вытекающие жидкости.

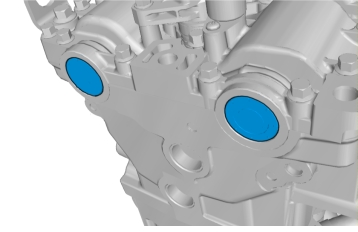

🔧 ИНСТРУМЕНТ ДЛЯ ЗАПРЕССОВКИ (2) (ГОЛОВКА ЦИЛИНДРОВ) B6304/B5254

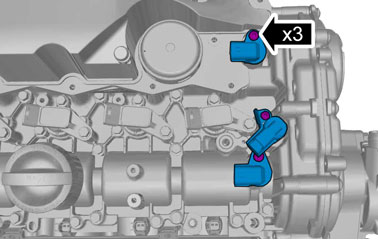

Осторожно: Будьте особенно осторожны, чтобы не повредить сопрягаемые поверхности.

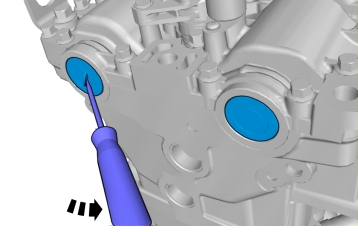

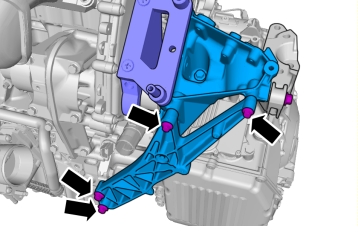

1. Примечание: > Используйте только умеренное усилие.

2. Осторожно: > Будьте особенно осторожны при обращении с этим компонентом.

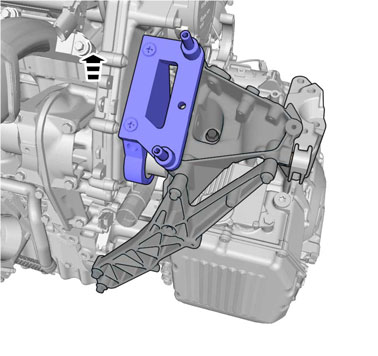

Осторожно: Перед тем, как будете демонтировать, запишите и отметьте положение компонентов.

Осторожно: Проследите за тем, чтобы сопрягаемые поверхности были чистыми и свободными от загрязнений.

чистящее средство арт. 1161721наждачная бумага арт. 9511024

наждачная бумага арт. 9511024

чистящее средство арт. 1161721

Осторожно: Убедитесь в том, что каналы для смазки чистые и не имеют инородных частиц.

Осторожно: Проследите за тем, чтобы сопрягаемые поверхности были чистыми и свободными от загрязнений.

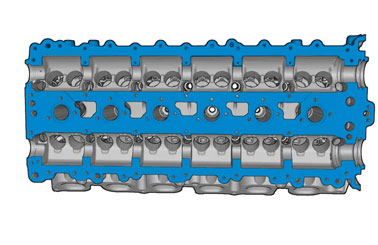

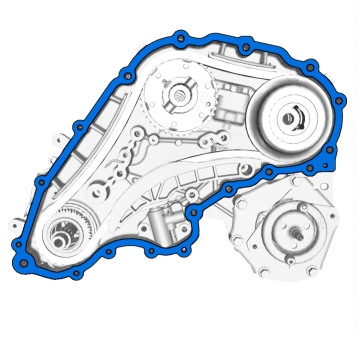

наждачная бумага арт. 9511024🔧 Валик (Нанесение жидкой прокладочной мастики) B234,5234,6304Прокладочный герметик арт. 1161059

Примечание: Убедитесь в том, что все компоненты установлены на своих местах согласно маркировки, нанесенной при снятии.

Примечание: Убедитесь, что отметки для установки направлены правильно.

1. Осторожно: > Будьте особенно осторожны при обращении с этим компонентом.

2. Примечание: > Используйте только умеренное усилие.

🔩 Момент затяжки: 17 Н·м

🔩 Момент затяжки: 17 Н·м

🔧 Датчик положения

1. 🔩 Момент затяжки: 10 Н·м
2. 🔩 Момент затяжки: 50 Н·м

🔩 Момент затяжки: 10 Н·м

🔩 Момент затяжки: 10 Н·м

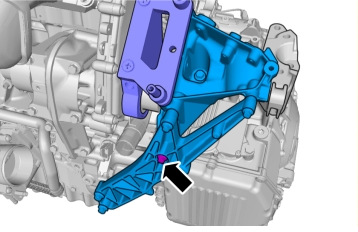

Примечание: Не ослабляйте болты более чем на 2 оборота.

🔩 Момент затяжки: 17 Н·м

🔩 Момент затяжки: 10 Н·м

🔧 Упор🔧 Упор🔧 Torx 60

1. 🔩 Момент затяжки: 75 Н·м + доворот 90°
2. 🔩 Момент затяжки: 110 Н·м

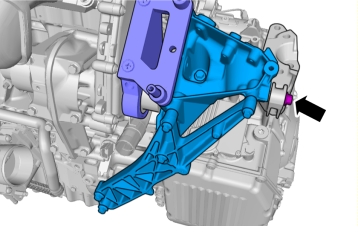

Примечание: На этом этапе затяните винт только рукой.

🔧 Датчик положения🔧 Датчик положения

🔩 Момент затяжки: 17 Н·м

🔩 Момент затяжки: 17 Н·м

🔩 Момент затяжки: 3 Н·м

🔩 Момент затяжки: 24 Н·м

🔩 Момент затяжки: 10 Н·м

1. 🔩 Момент затяжки: 10 Н·м
2. 🔩 Момент затяжки: 17 Н·м
3. 🔩 Момент затяжки: 24 Н·м

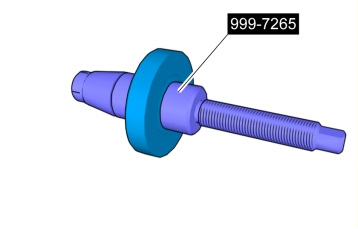

🔧 Оправка

🔧 Упор (снять/устан/маховик генер.) Bosch,Denso🔧 Насадка torx 50🔩 Момент затяжки: 60 Н·м

Примечание: На этом этапе затяните винт только рукой.

Примечание: На этом этапе затяните винт только рукой.

Осторожно: Будьте особенно осторожны при обращении с этими компонентами.

Осторожно: Поверните только ременной шкив против часовой стрелки.

🔧 Датчик положения

1. Примечание: > Используйте только умеренное усилие.

2. Примечание: > Используйте только умеренное усилие.

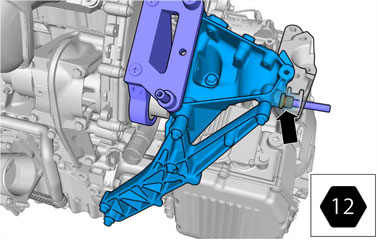

3. 🔩 Момент затяжки: 50 Н·м

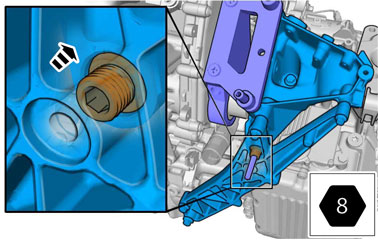

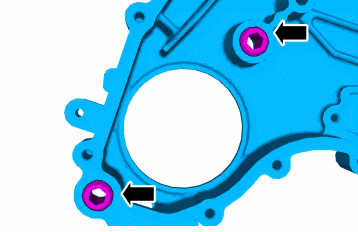

Ключ-шестигранник🔩 Момент затяжки: 4 Н·м

🔩 Момент затяжки: 50 Н·м

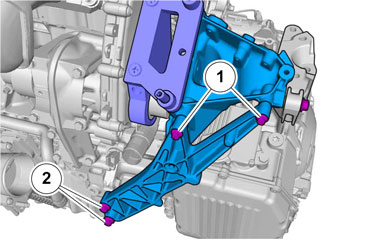

1. 🔩 Момент затяжки: 24 Н·м
2. 🔩 Момент затяжки: 50 Н·м

Ключ-шестигранник🔩 Момент затяжки: 4 Н·м

🔩 Момент затяжки: 24 Н·м

Установите ремень для агрегатов Ремень привода вспомогательных агрегатов

🔩 Момент затяжки: 17 Н·м

🔩 Момент затяжки: 80 Н·м

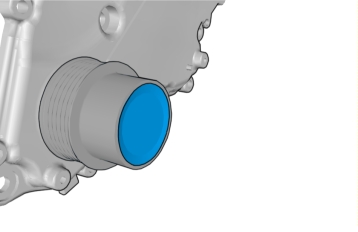

Установите переднее уплотнение коленвала передний сальник коленчатого вала

Заполните - Опорожнение системы охлаждения, заполнение и вывод воздуха Опорожнение системы охлаждения, заполнение и вывод воздуха
