Распределение топлива (B6244FS, B6254FS, B6254GS)

Применимость

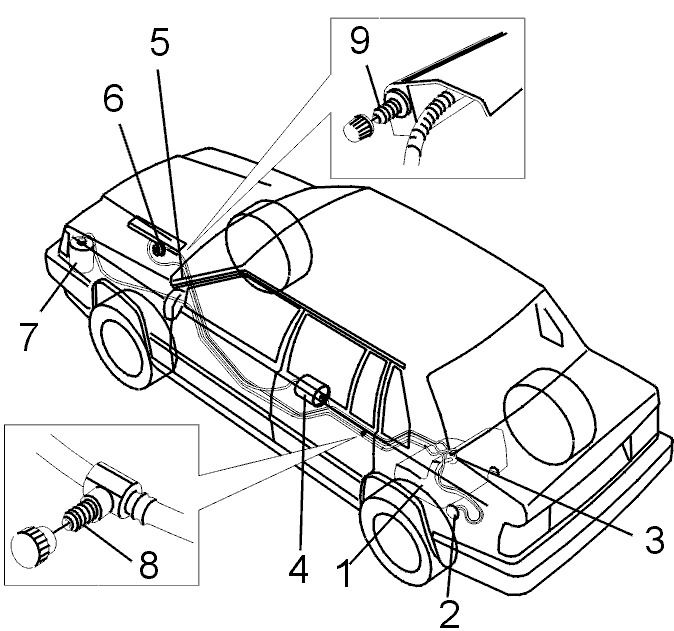

Топливный бак (1) имеет емкость 75 литров (5-дверные
модели - 80 литров). Наливная труба (2), расположенная за
пределами салона и багажного отделения, снабжена
обратным клапаном (3), предотвращающим проливание
топлива
при заправке.Топливный фильтр (4) расположен слева от туннеля
карданного вала.Трубопровод распределения топлива (5) соединен в
моторном отсеке с регулятором давления (6), который в
нормальном режиме поддерживает давление на 300 кПа
выше давления во впускном коллекторе.Угольный фильтр системы защиты от выброса
испарений (EVAP) (7) расположен у арки левого переднего колеса.Для предотвращения проливания топлива,
например, при замене фильтра, в топливной магистрали
после фильтра имеется выпускной клапан (8) и впускной
штуцер (9).В автомобилях до 1994 модельного года
включительно топливо полается двумя насосами: первичным насосом,
расположенным в топливном баке, и главным насосом,
объединенным с топливным фильтром.В автомобилях 1995 модельного года эти два насоса
заменены на один более мощный насос, расположенный в
топливном баке.Топливный насос и датчик уровня топлива являются
отдельными узлами. Датчик уровня трубчатого типа: его
сопротивление повышается на 5 Ом на каждый литр топлива.
