Распределение топлива (B5204FS, B5234FS, B5254FS LH 3.2)

Применимость

Функции

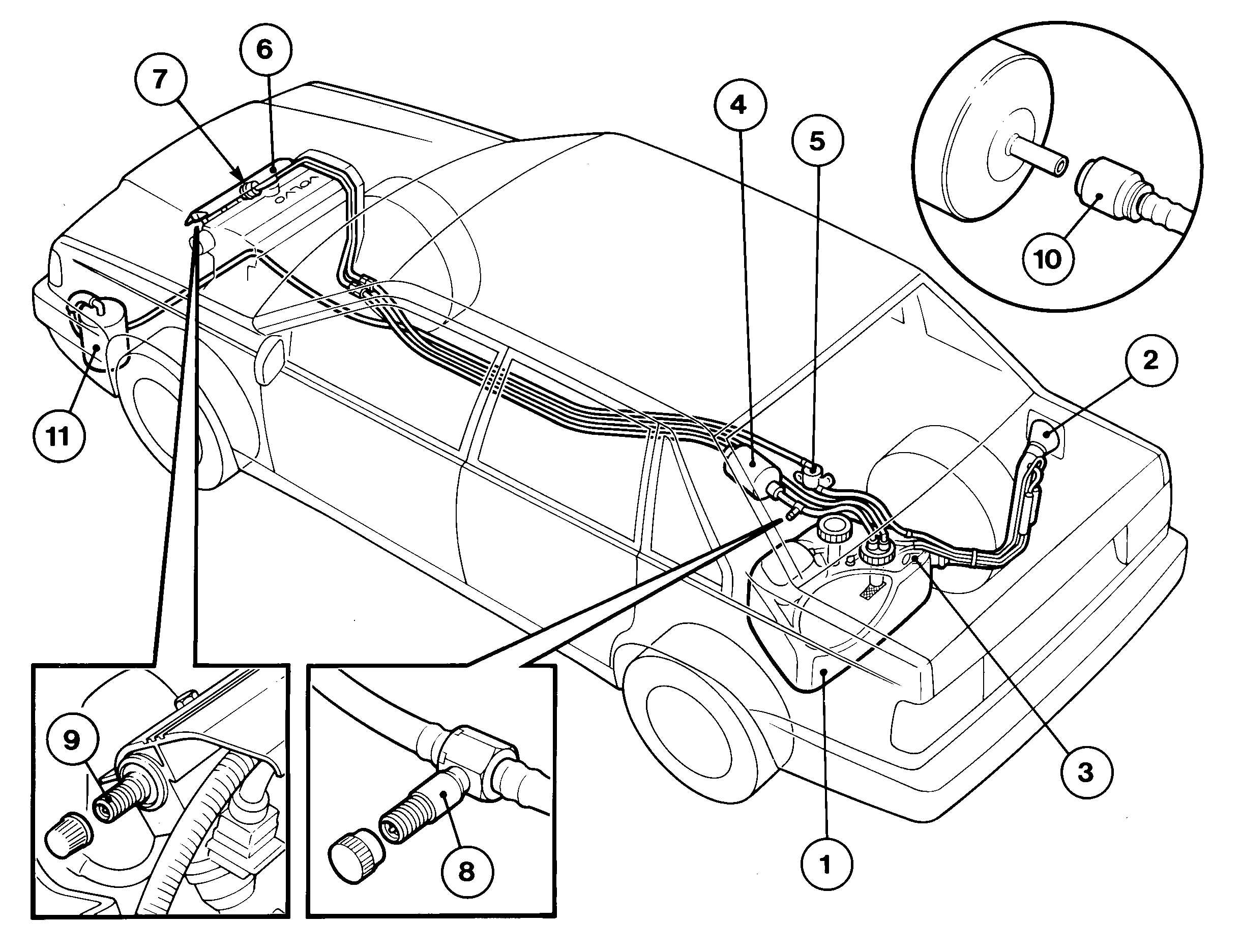

Емкость топливного бака (1) 73 литров. Заливная труба (2) не проходит через пассажирский салон или багажник и снабжена противодренажным клапаном (3), который предотвращает выливание топлива при заправке.Топливный фильтр (4) смонтирован рядом с правой осью вблизи клапана перелива (5).Топливораспределительное устройство (6) в отсеке двигателя выполнено в комбинации с регулятором давления (7), который поддерживает постоянное давление топлива 3 bar.Угольный фильтр системы EVAP (11) смонтирован на арке левого колеса.Выпускной клапан (8) выше фильтра и отсасывающий клапан (9) на топливораспределительном устройстве предназначены для предупреждения пролива топлива, например при смене фильтра.Топливный фильтр и насос соединены быстросъемными соединениями (10). их можно освободить, сдвигая наружную оболочку и освобождая внутреннее запорное кольцо.Топливный насос и модуль бака - отдельные компоненты. Модуль бака - трубчатого типа и его сопротивление повышается на 5 ом на литр.
