Расположение компонентов -Управление микроклиматом ECC/MCC/СТАНДАРТНОЕ

Салон / дверное зеркало

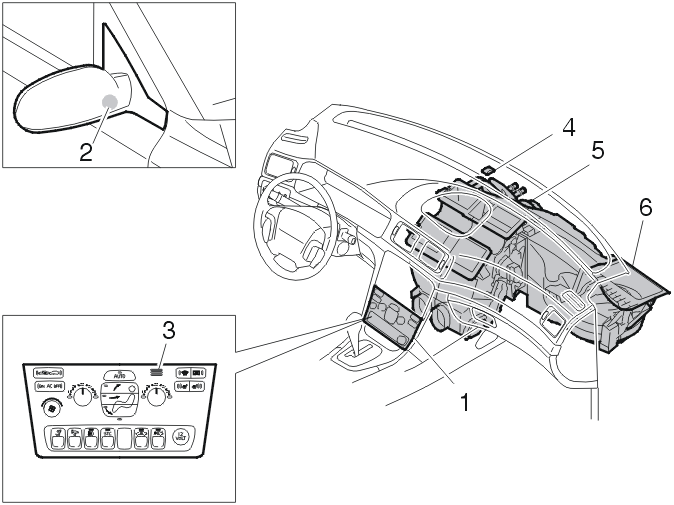

• 1 Панель среды на приборной панели
• 2 Датчик наружной температуры
• 3 Датчик температуры в салоне (ECC)
• 4 Датчик солнечного излучения (ECC)
• 5 Блок управления микроклиматом
• 1. Датчик качества воздуха
• 1. Мультифильтр / фильтр.

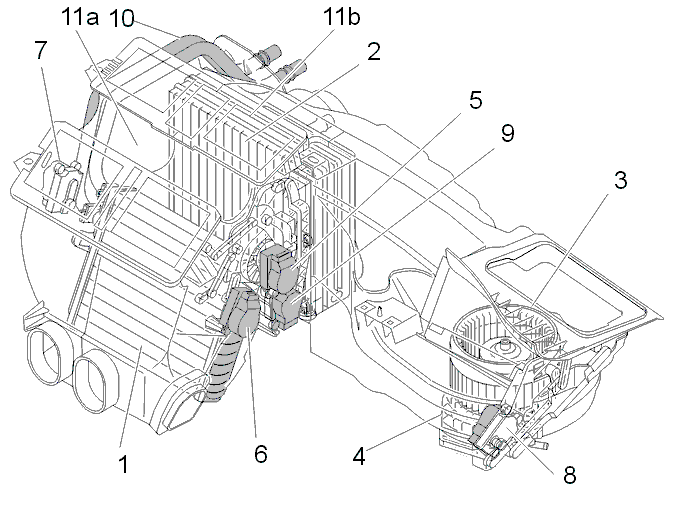

Блок управления микроклиматом

• 1 Теплообменник
• 2 Испаритель
• 3 Электродвигатель вентилятора обдува
• 4 Блок питания
• 5 Серводвигатель заслонки распределения воздуха
• 6 Температура серводвигателя заслонки, правая сторона
• 7 Температура серводвигателя заслонки, левая сторона
• 8 Серводвигатель заслонки рециркуляции
• 9 Серводвигатель заслонки антиобледенителя (ЕСС)
• 10 Соединение труб охлаждающей жидкости; в и из моторного отсека
• 11a Датчик температуры, испаритель, автомобили с левосторонним управлением
• 11b Датчик температуры, испаритель, автомобили с правосторонним управлением.

Моторный отсек

• 1 Компрессор
• 2 Шланги и трубы компрессор - конденсатор
• 3 Конденсатор
• 4 Шланги и трубы в узловой точке лонжерон - компрессор
• 5 Труба на расширительном клапане - узловая точка лонжерон
• 6 Расширительный клапан
• 7 Труба на расширительном бачке - расширительном клапане
• 8 Промежуточная труба на расширительном бачке - элементе конструкции / расширительном клапане
• 9 Расширительный бачок
• 10 Сервисный клапан
• 11 Заполнение / опустошение сервисного клапана
• 12 Датчик давления.
