Расположение компонентов, центральный электронный модуль (СЕМ) (2013, 2014)

Применимость

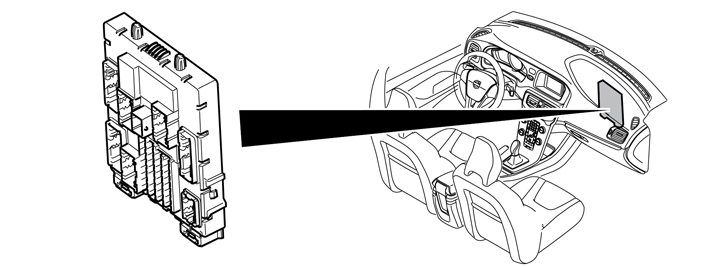

Центральный электронный модуль

1. Центральный электронный модуль

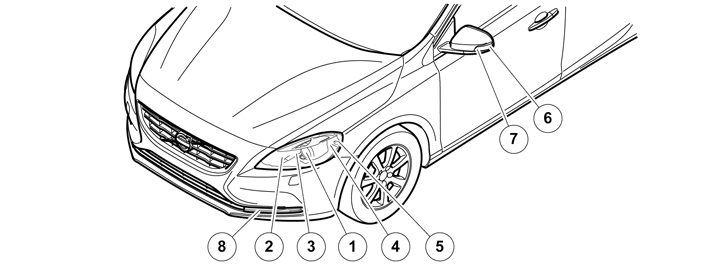

Наружное освещение, спереди

1. Ближний свет
2. Дальний свет.
3. Стояночные фонари
4. Фонари указателей поворота
5. Фонари бокового габарита
6. Сигнал поворота бокового зеркала заднего вида
7. Местное освещение
8. Предупредительный свет

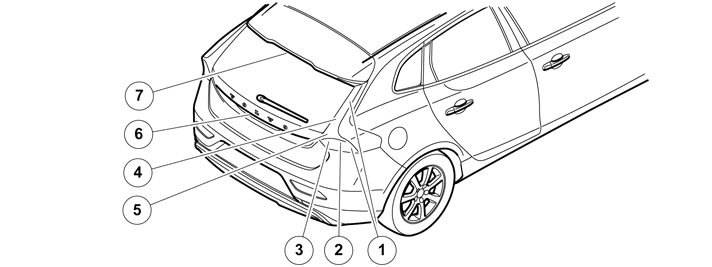

Наружное освещение, сзади

1. Фонарь стоп-сигнала
2. Задние фонари
3. Фонари указателей поворота
4. Фонарь заднего хода
5. Задние противотуманные фонари
6. Освещение номерного знака
7. Высокорасположенный фонарь стоп-сигнала.

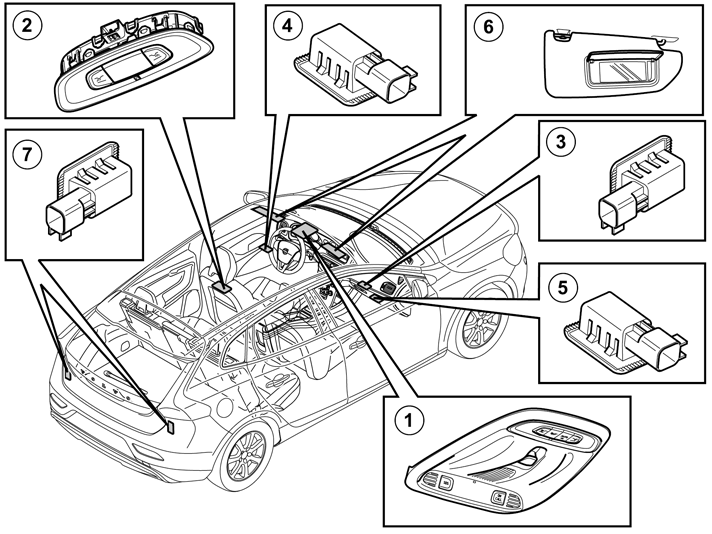

Внутреннее освещение

1. Переднее внутреннее освещение
2. Заднее внутреннее освещение
3. Освещение, бардачок
4. Освещение салона, слева
5. Освещение салона, справа.
6. Освещение косметического зеркала
7. Освещение багажного отсека

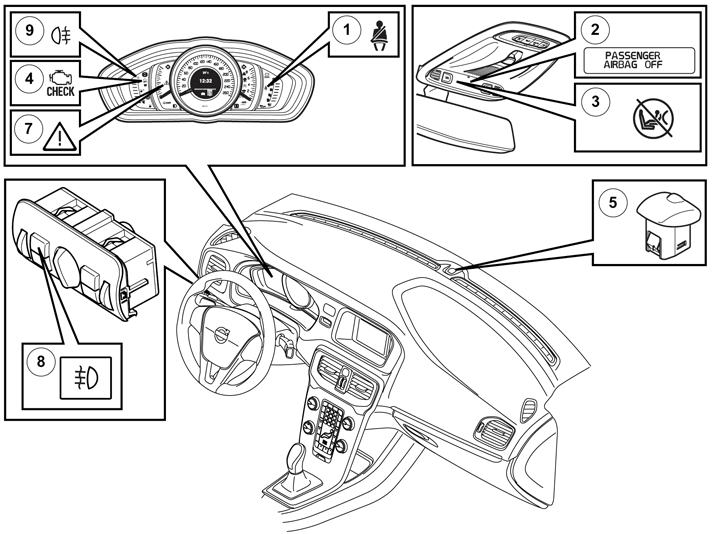

Лампы предупреждения и индикаторные лампы

1. Устройство напоминания о ремне безопасности
2. Лампа PAD
3. Лампа PAE
4. Лампа MIL
5. Диод сигнализации
6. Индикаторная лампа, фонари аварийной сигнализации
7. Индикаторная лампа, противотуманный фонарь, сзади.

Датчики

1. Уровень топлива
2. Выключатель педали сцепления
3. Датчик положения педали сцепления
4. Датчик положения педали акселератора
5. Датчик сумеречного освещения
6. Датчик солнечного излучения
7. Диагностический контакт, стоп-сигнал (BDS) (3/284)
8. Контакт стоп-сигнала (BLS) (3/9)
9. Передний датчик положения
10. Задний датчик положения

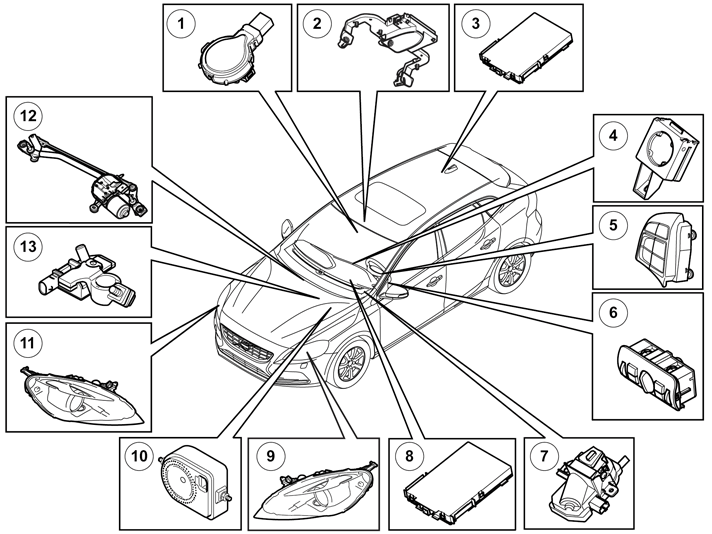

Узлы LIN

1. Модуль датчика дождя (RSM)
2. Датчик движения (IMS)
3. Модуль приемника дистанционного управления (RKE), для транспортных средств с бесключевой системой замка
4. Блок антенны иммобилайзера (IAU)
5. Выключатель рулевого колеса, слева (SWSL), для круиз-контроля
6. Переключатель света (LSM)
7. Модуль замка рулевой колонки (SCL)
8. Модуль приемника дистанционного управления (RRX) для автомобилей, не имеющих системы входа без ключа
9. Модуль управления левой фары (LHCU)
10. Сирена (BBS)
11. Модуль управления правой фары (RHCU)
12. Модуль электродвигателя стеклоочистителя (WMM)
13. Датчик контроля аккумулятора (BMS)

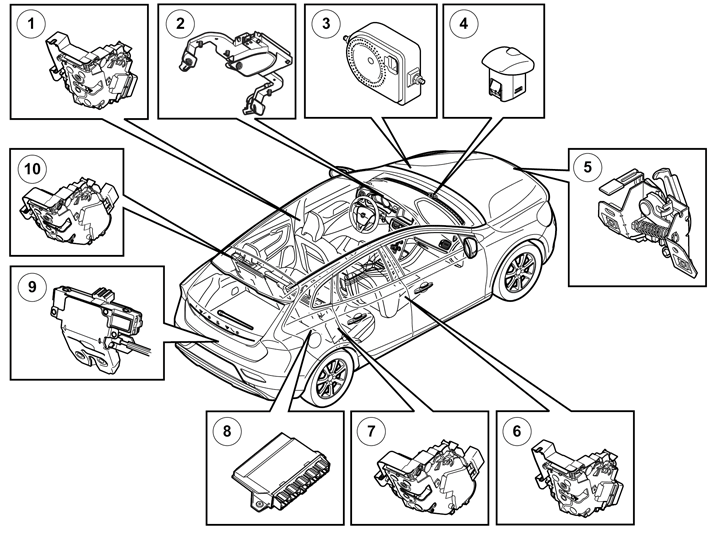

Компоненты сигнализации

1. Прерыватель контактов в узле замка, слева спереди
2. Датчик движения (IMS)
3. Сирена (BBS)
4. Диод сигнализации
5. Выключатель, капот
6. Прерыватель контактов в узле замка, справа спереди
7. Прерыватель контактов в узле замка, справа сзади
8. Модуль управления безключевого автомобиля (KVM) (если установлен)
9. Выключатель, крышка багажника/задняя дверь автофургона
10. Прерыватель контактов в узле замка, слева сзади

Алкогольный замок (выборочно)

1. Базовый модуль
2. Модуль продувания
