Расположение компонентов, центральный электронный модуль (СЕМ) (2011)

Применимость

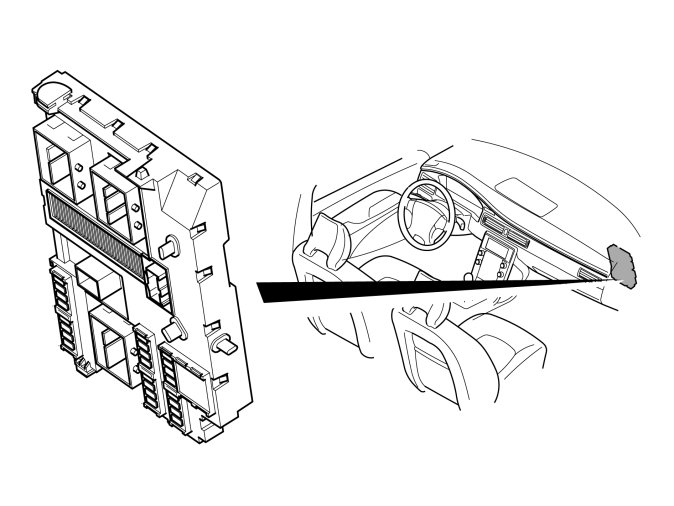

Центральный электронный модуль

1. Центральный электронный модуль

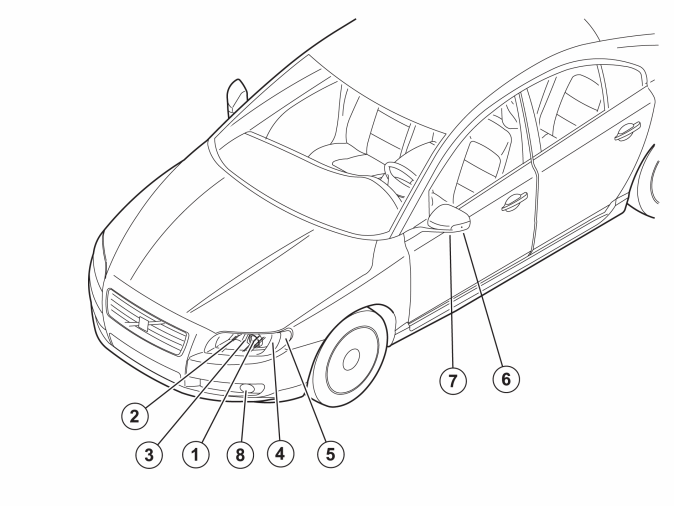

Наружное освещение, спереди

1. Ближний свет
2. Дальний свет.
3. Стояночные фонари
4. Фонари указателей поворота
5. Фонари бокового габарита
6. Сигнал поворота бокового зеркала заднего вида
7. Местное освещение
8. Противотуманные фонари.

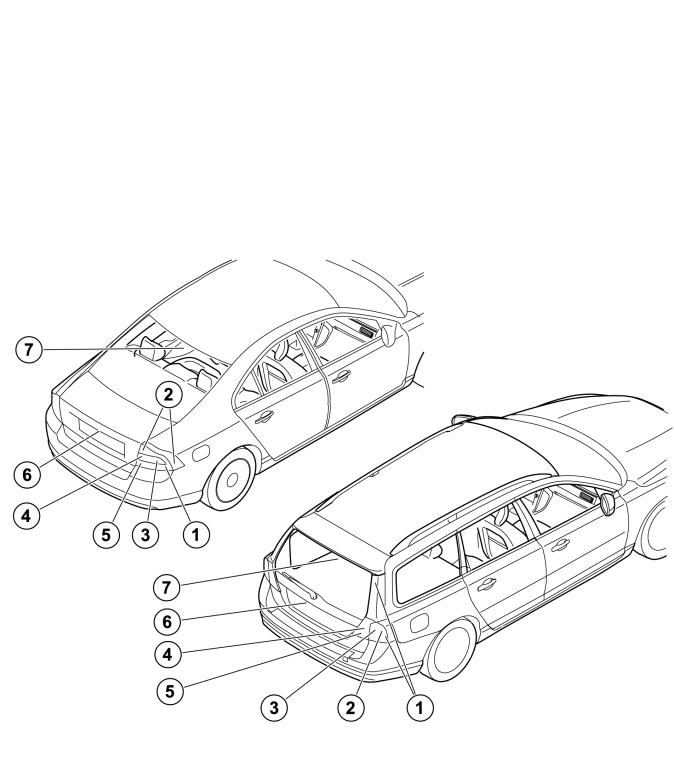

Наружное освещение, сзади

1. Фонарь стоп-сигнала
2. Задние фонари
3. Фонари указателей поворота
4. Фонарь заднего хода
5. Задние противотуманные фонари
6. Освещение номерного знака
7. Высокорасположенный фонарь стоп-сигнала.

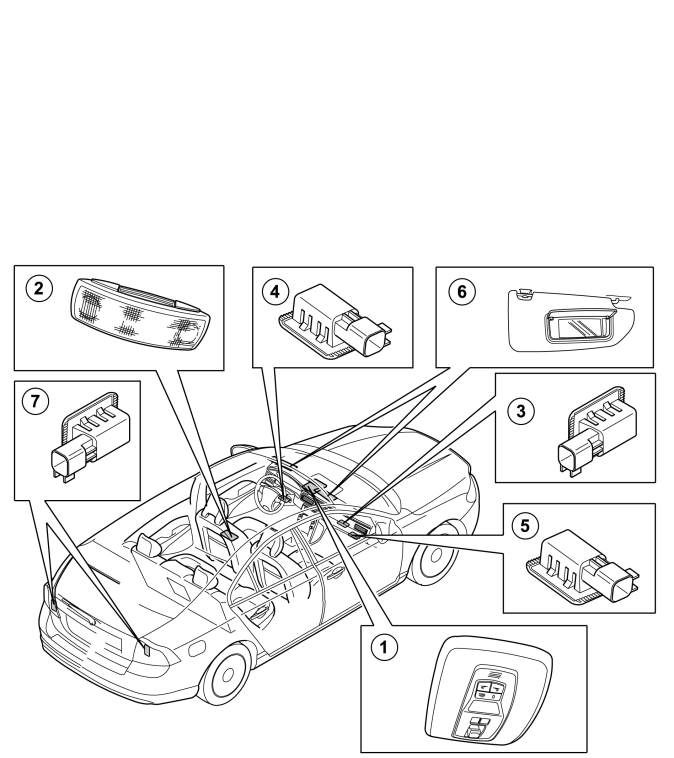

Внутреннее освещение

1. Переднее внутреннее освещение
2. Заднее внутреннее освещение
3. Освещение, бардачок
4. Освещение салона, слева
5. Освещение салона, справа.
6. Освещение косметического зеркала
7. Освещение багажного отсека

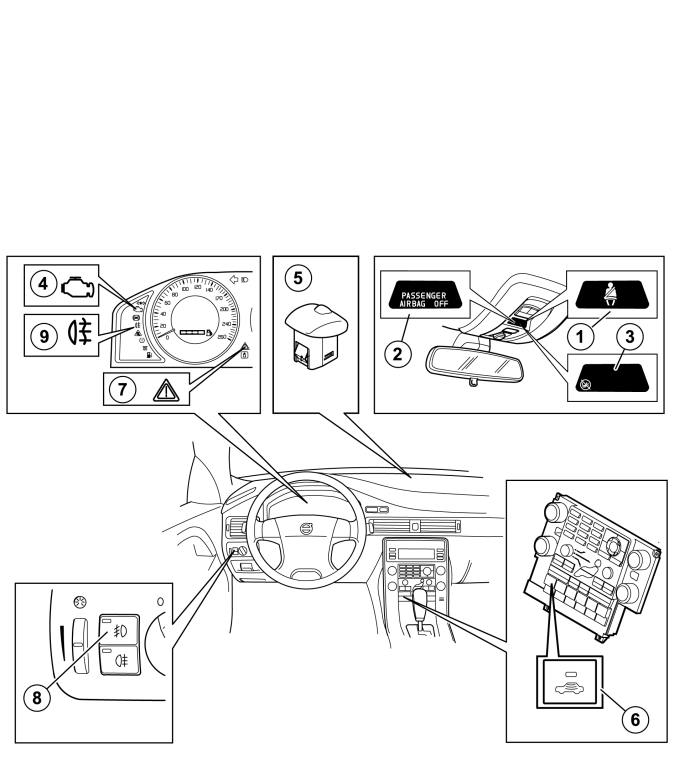

Лампы предупреждения и индикаторные лампы

1. Устройство напоминания о ремне безопасности
2. Лампа PAD
3. Лампа PAE
4. Лампа MIL
5. Диод сигнализации
6. Показание, пониженная сигнализация
7. Индикаторная лампа, фонари аварийной сигнализации
8. Индикаторная лампа, противотуманный фонарь, спереди
9. Индикаторная лампа, противотуманный фонарь, сзади.

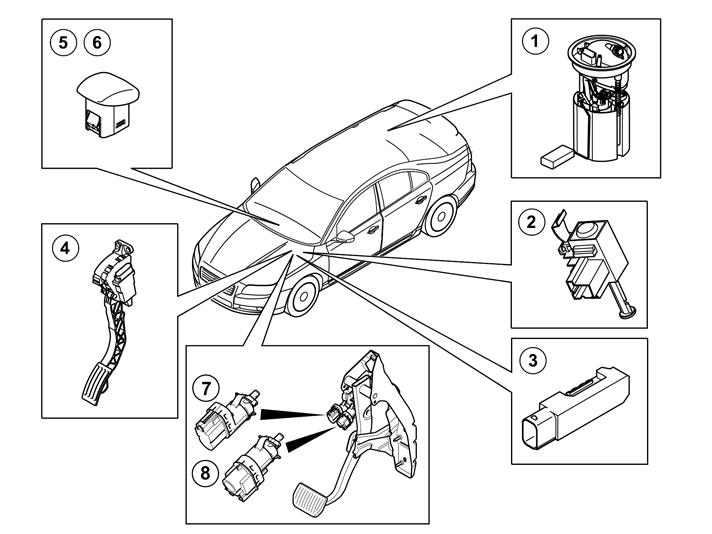

Датчики

1. Уровень топлива
2. Выключатель педали сцепления
3. Датчик положения педали сцепления
4. Датчик положения педали акселератора
5. Датчик сумеречного освещения
6. Датчик солнечного излучения
7. Диагностический контакт, стоп-сигнал (BDS) (3/284)
8. Контакт стоп-сигнала (BLS) (3/9)

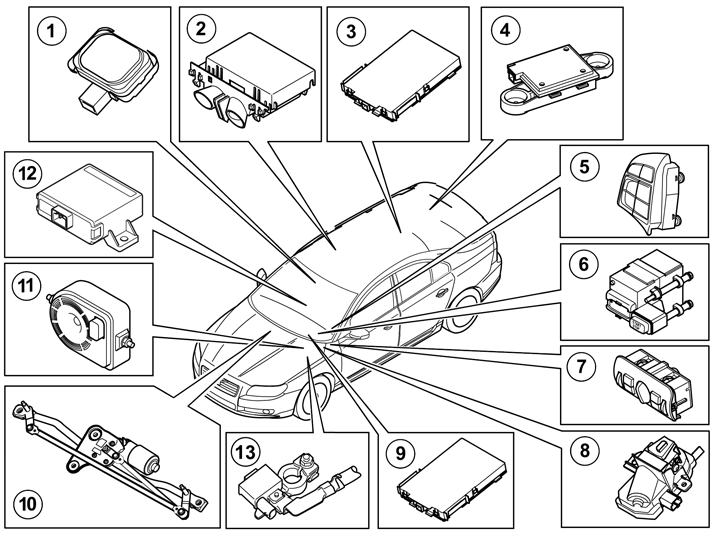

Узлы LIN

1. Модуль датчика дождя (RSM)
2. Датчик движения (IMS)
3. Модуль приемника дистанционного управления (RKE), для транспортных средств с бесключевой системой замка
4. Датчик тактовых импульсов (HBS)
5. Кнопки системы поддержания постоянной скорости на руле
6. Модуль управления запуска (SCU)
7. Переключатель света (LSM)
8. Модуль замка рулевой колонки (SCL)
9. Модуль приемника дистанционного управления (RRX), для транспортных средств без бесключевой системы замка (только модуль приемника дистанционного управления (RKE) для года выпуска 2008-2009 на японском рынке)(I XC60 является модулем приемника дистанционного управления (RRX), который расположен посередине на потолке над задним сиденьем)
10. Модуль электродвигателя стеклоочистителя (WMM)
11. Модуль управления сирены (SCM)
12. Датчик массового движения (MMS) (только для XC60 с панорамной крышей)
13. Датчик контроля аккумулятора (BMS) (только на автомобилях с функцией регенерации энергии торможения)

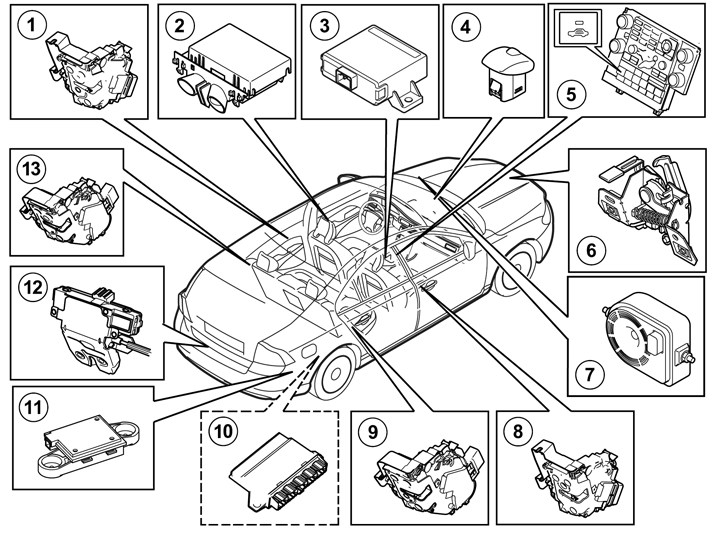

Компоненты сигнализации

1. Прерыватель контактов в узле замка, слева спереди
2. Датчик движения (IMS)
3. Датчик массового движения (MMS) (только XC60 с панорамной крышей)
4. Диод сигнализации
5. Выключатель, пониженная сигнализация.
6. Выключатель, капот
7. Модуль управления сирены (SCM)
8. Прерыватель контактов в узле замка, справа спереди
9. Прерыватель контактов в узле замка, справа сзади
10. Модуль управления безключевого автомобиля (KVM) (если установлен)
11. Датчик тактовых импульсов (HBS)
12. Выключатель, крышка багажника/задняя дверь автофургона
13. Прерыватель контактов в узле замка, слева сзади

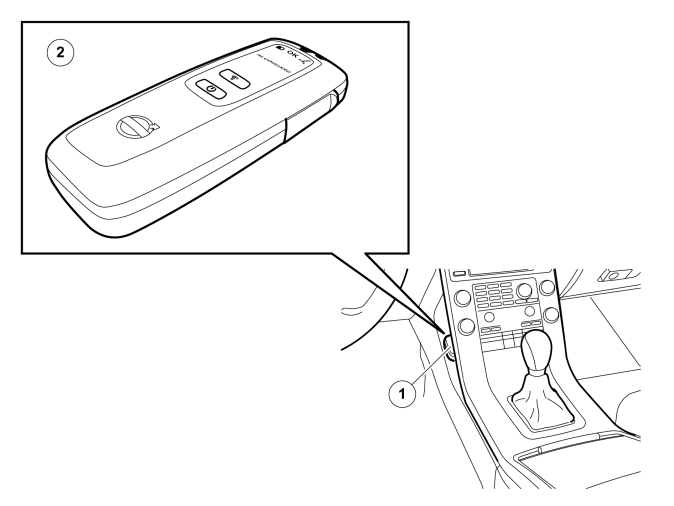

Алкогольный замок (выборочно)

1. Базовый модуль
2. Модуль продувания
