Расположение компонентов, центральный электронный модуль (СЕМ) (2007)

Применимость

центральный электронный модуль (СЕМ)

1. центральный электронный модуль (СЕМ)

Наружное освещение, спереди

1. Ближний свет
2. Дальний свет
3. Стояночные фонари
4. Фонари указателей поворота
5. Боковой габаритный свет
6. Сигнал поворота бокового зеркала заднего вида
7. Местное освещение
8. Противотуманные фонари.

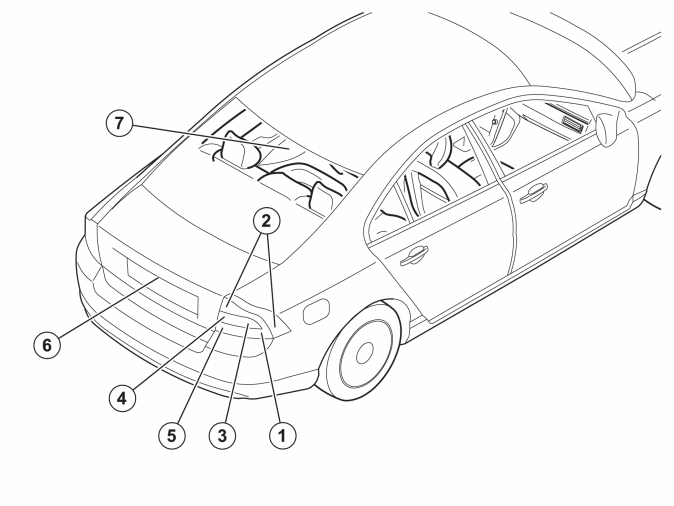

Наружное освещение, сзади

1. Фонари стоп-сигнала
2. Задние фонари
3. Фонари указателей поворота
4. Фонари заднего хода
5. Задние противотуманные фонари
6. Освещение номерного знака
7. Высокорасположенный фонарь стоп-сигнала.

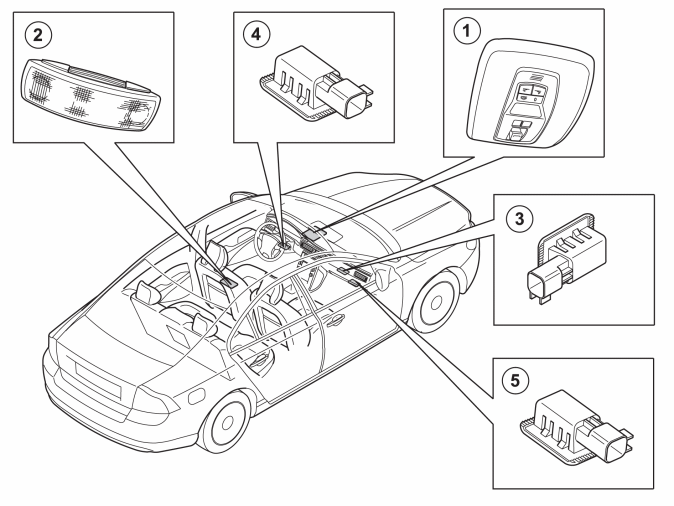

Внутреннее освещение

1. Переднее внутреннее освещение
2. Заднее внутреннее освещение
3. Освещение, бардачок
4. Освещение салона, слева
5. Освещение салона, справа.

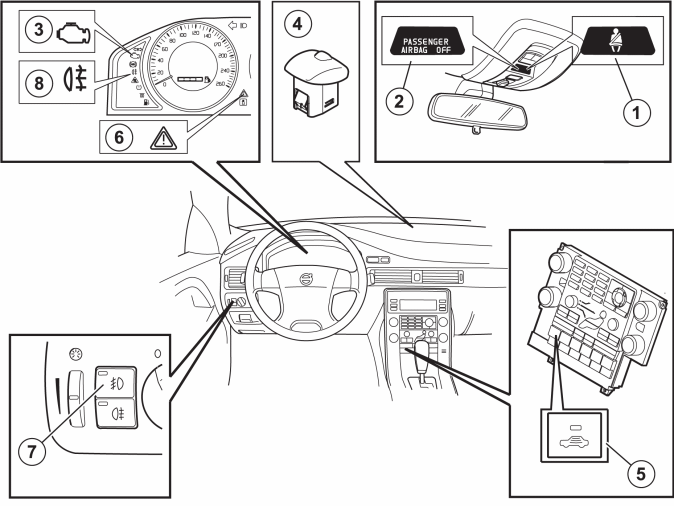

Лампы предупреждения и индикаторные лампы

1. Устройство напоминания о ремне безопасности
2. Лампа PAD
3. Лампа MIL
4. Диод сигнализации
5. Показание, пониженная сигнализация
6. Индикаторная лампа, фонари аварийной сигнализации
7. Индикаторная лампа, противотуманный фонарь, спереди
8. Индикаторная лампа, противотуманный фонарь, сзади.

Датчики

1. Уровень топлива
2. Выключатель педали сцепления
3. Датчик положения педали сцепления
4. Датчик положения педали акселератора
5. Датчик сумеречного освещения
6. Датчик солнечного излучения
7. Диагностический контакт, стоп-сигнал (BDS) (3/284)
8. Контакт стоп-сигнала (BLS) (3/9)

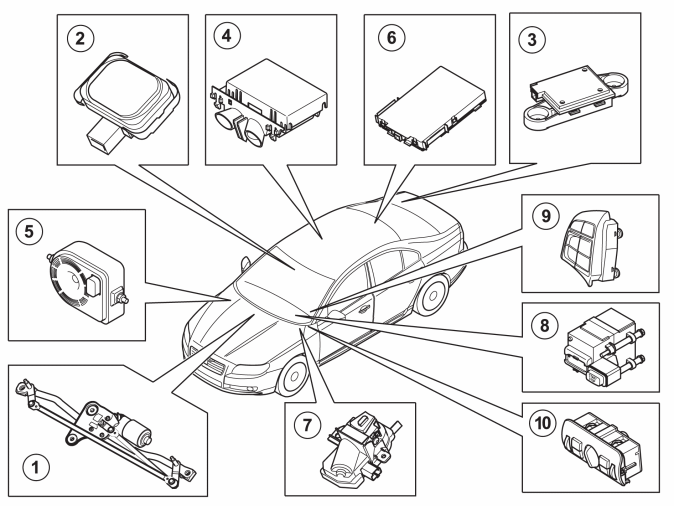

Узлы LIN

1. Модуль электродвигателя стеклоочистителя (WMM)
2. Модуль датчика дождя (RSM)
3. Датчик сердцебиения
4. Датчик перемещения
5. Модуль управления сирены (SCM)
6. приемник дистанционного управления
7. Модуль замка рулевой колонки (SCL)
8. Модуль управления запуска (SCU)
9. Кнопки системы поддержания постоянной скорости на руле
10. Переключатель света (LSM)

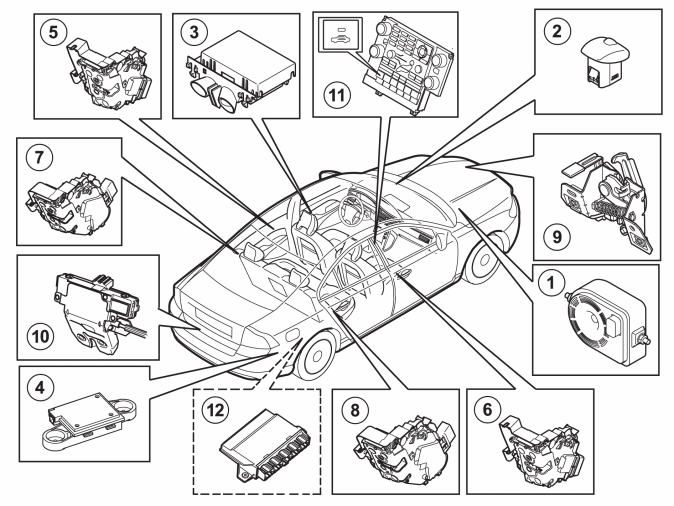

Компоненты сигнализации

1. Модуль управления сирены (SCM)
2. Диод сигнализации
3. Датчик перемещения
4. Датчик сердцебиения
5. Прерыватель контактов в узле замка, слева спереди
6. Прерыватель контактов в узле замка, справа спереди
7. Прерыватель контактов в узле замка, слева сзади
8. Прерыватель контактов в узле замка, справа сзади
9. Выключатель, капот
10. Выключатель, крышка багажника/задняя дверь автофургона
11. Выключатель, пониженная сигнализация.
12. Модуль управления безключевого автомобиля (KVM) (если установлен)
