Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (11-) | B5254T5 | 2011–2012A |
| S80 (07-) | B5254T10 | 2010–2012 |
| S80 (07-) | B5254T11 | 2010, 2011 |
| S80 (07-) | B5254T6 | 2007–2009 |
| S80 (07-) | B5254T8 | 2009–2011 |
| S80L | B5254T6 | 2008–2010 |
| V70 (08-) | B5254T10 | 2010–2012 |
| V70 (08-) | B5254T11 | 2010, 2011 |
| V70 (08-) | B5254T6 | 2008, 2009 |
| V70 (08-) | B5254T8 | 2009 |
Не все описываемые далее компоненты устанавливаются в автомобиле. Это зависит от типов двигателей.

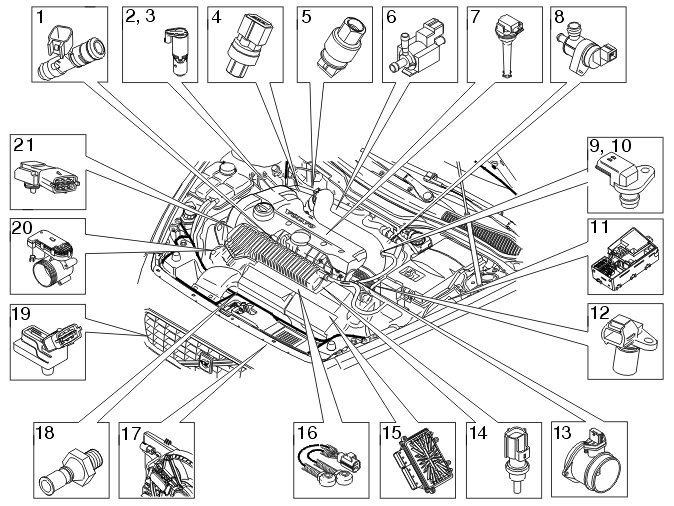

| Компонент | Расположен на: | |
|---|---|---|
| 1 | Форсунки (5 х) | Впускной коллектор. |
| 2 | Восстановительный клапан впускного распределительного вала | Двигатель, сторона ремня распределительного механизма, около распределительного вала. |
| 3 | Восстановительный клапан выпускного распределительного вала | Двигатель, сторона ремня распределительного механизма, около распределительного вала. |
| 4 | Датчик давления в системе кондиционирования | Система кондиционирования, труба высокого давления (тонкая труба). |
| 5 | Выключатель давления системы кондиционирования | Система кондиционирования, труба низкого давления (толстая труба). |
| 6 | Клапан управления турбонагнетателя | Турбонагнетатель. |
| 7 | Катушка зажигания (5 х) | Головка цилиндров. |
| 8 | Клапан системы выделения паров топлива | Впускной коллектор. |
| 9 | Датчик положения распределительного вала, впуск | Двигатель, сторона маховика, около распределительного вала. |
| 10 | Датчик положения распределительного вала, выхлоп | Двигатель, сторона маховика, около распределительного вала. |
| 11 | Объединенный блок реле/предохранителей | |
| 12 | Датчик частоты вращения коленчатого вала | Над маховиком. |
| 13 | Датчик массового расхода воздуха | Модуль воздухоочистителя. |
| 14 | Датчик температуры охлаждающей жидкости двигателя | Корпус термостата. |
| 15 | Модуль управления двигателя (ECM) | Модуль воздухоочистителя. |
| 16 | Датчик детонации | Блок цилиндров под модулем воздухоочистителя. |
| 17 | Модуль управления вентилятора охлаждения двигателя | |
| 18 | Выключатель давления масла | Нижний передний край двигателя. |
| 19 | Датчик давления наддува | Охладитель нагнетаемого воздуха, верхняя правая секция. |
| 20 | Блок дроссельной заслонки | Впускной коллектор двигателя. |
| 21 | Датчик давления топлива/датчик температуры топлива | Топливная магистраль, правая сторона. |
