Расположение компонентов, модуль управления тормозами (BCM) (D82PHEV, D87PHEV)

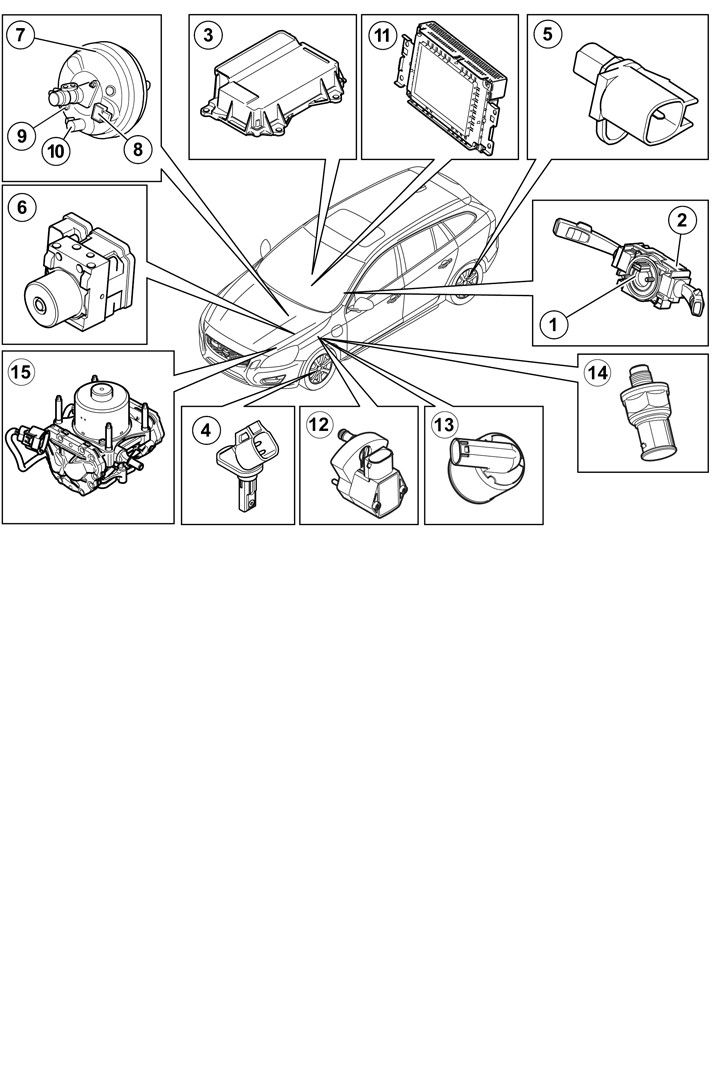

Расположение компонентов тормозной электроники

1. Контактный ролик / датчик угла рулевого колеса.
2. Модуль управления датчика угла рулевого колеса (находится внутри в модуле рулевого колеса (SWM)).
3. Модуль дополнительной системы удерживания (SRS).
4. Датчик переднего колеса.
5. Датчик заднего колеса.
6. Модулятор ABS с модулем управления.
7. Усилитель тормозов.
8. Вакуумный датчик.
9. Модуль включения (датчик давления педали, клапан предварительного давления).
10. Датчик положения педали.
11. Модуль управления информационно-развлекательной системы (ICM).
12. Датчик угла педали (положение педали тормоза).
13. Устройство отключения клапана (положение тормозной педали).
14. Устройство отключения датчика давления (положение тормозной педали):
15. Электрический вакуумный насос.
