Расположение компонентов, модуль управления двигателя (ЕСМ) (B4204T11)

Применимость

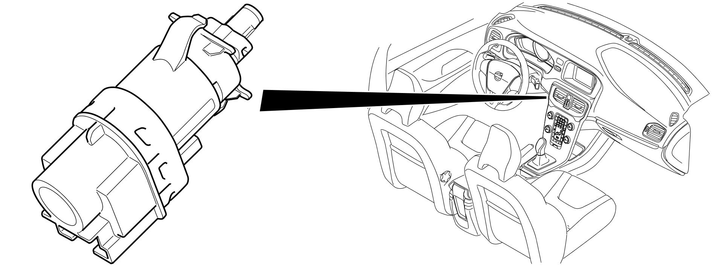

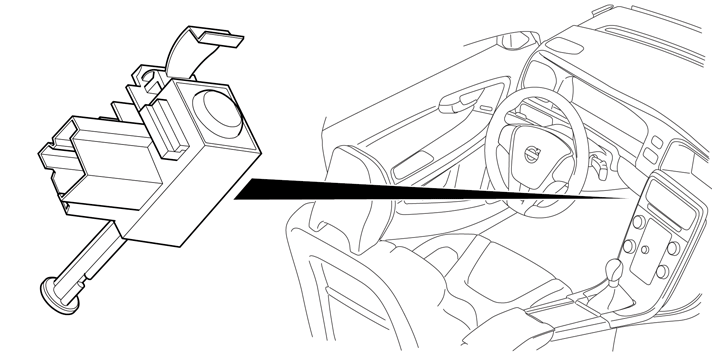

Разъем стоп-сигналов и педали тормоза (3/38)

Выключатель педали сцепления 75 % (3/271)

Датчик положения педали сцепления (7/123)

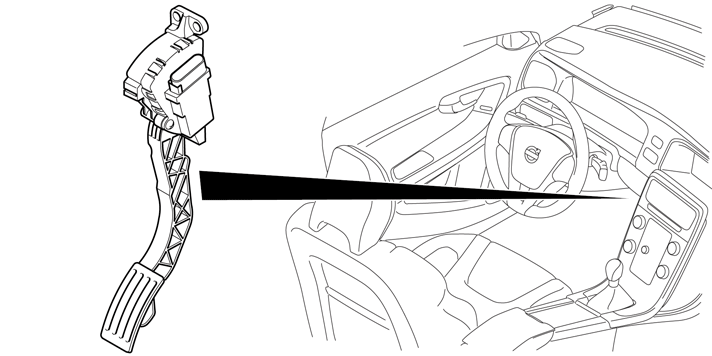

Датчик положения педали акселератора (7/51)

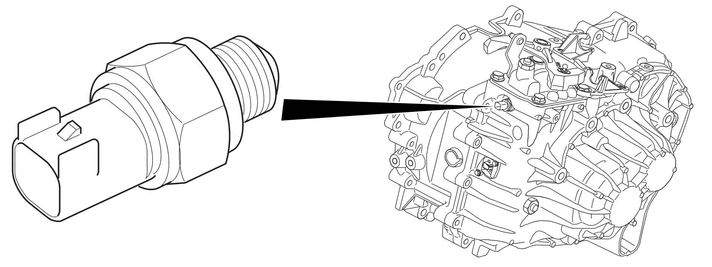

Выключатель передачи заднего хода 3/10

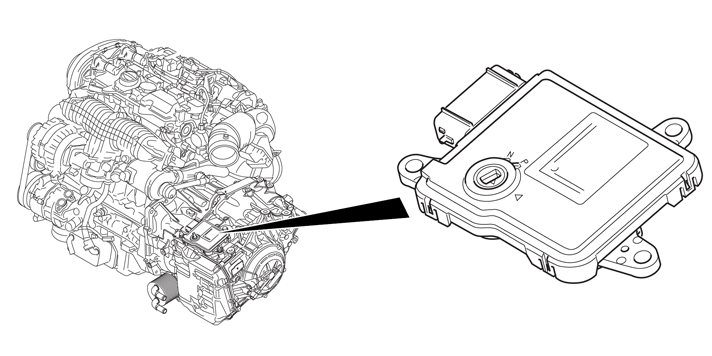

Модуль управления коробки передач (ТСМ) (4/28)

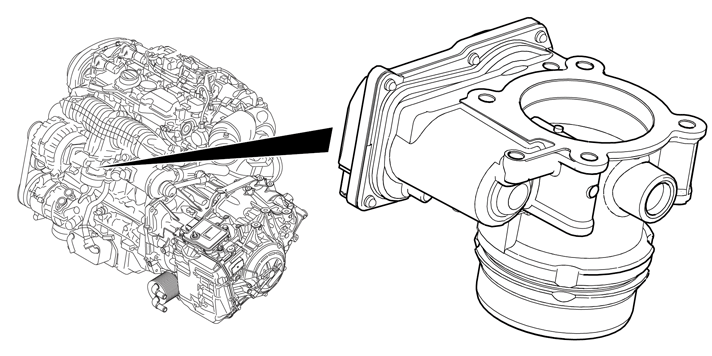

Блок дроссельной заслонки (4/50)

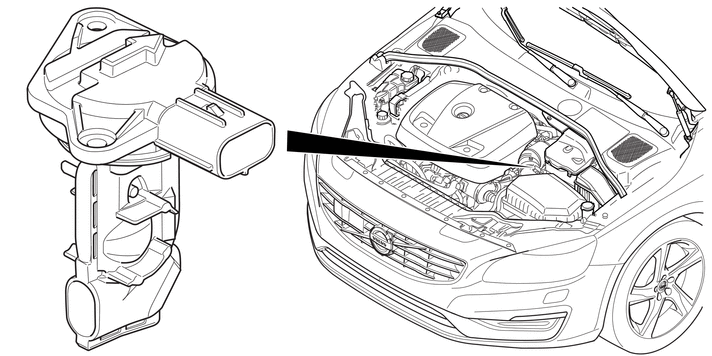

Датчик массового расхода воздуха и датчик температуры поступающего воздуха впуск (7/17)

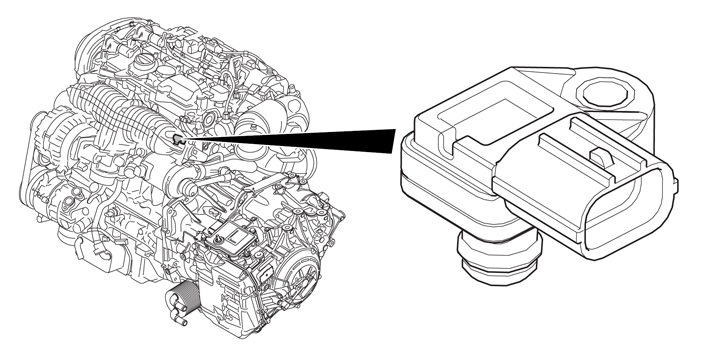

Датчик давления наддува после компрессора (7/274)

Датчик давления и температуры воздуха 1 (7/165)

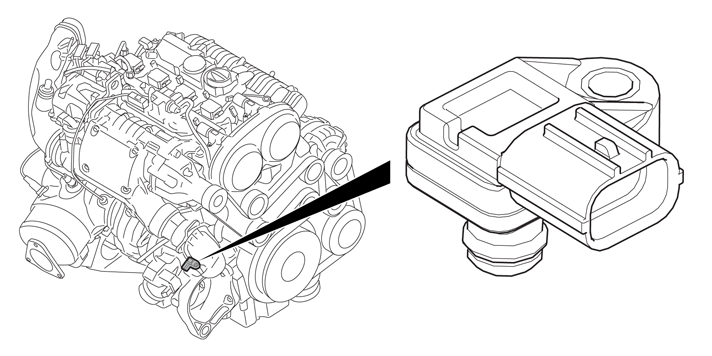

Датчик давления впускной коллектор (7/81)

Байпас регулирующей задвижки компрессора (6/181)

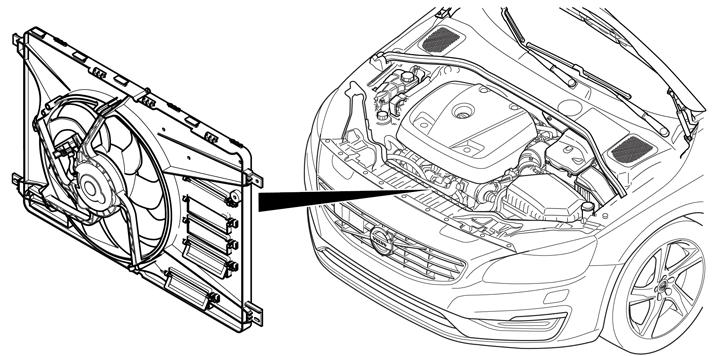

Модуль управления охлаждающего вентилятора (4/71) и охлаждающий вентилятор

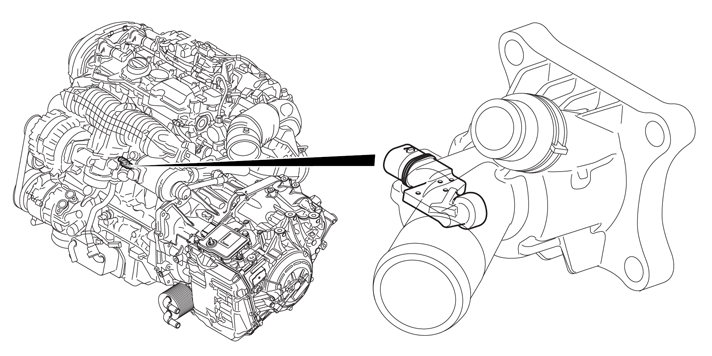

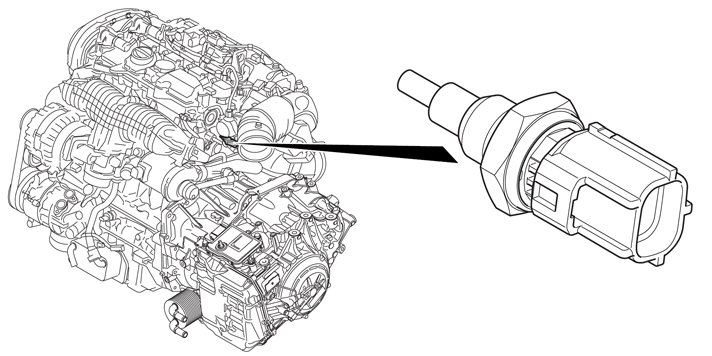

Датчик температуры охлаждающей жидкости (7/16)

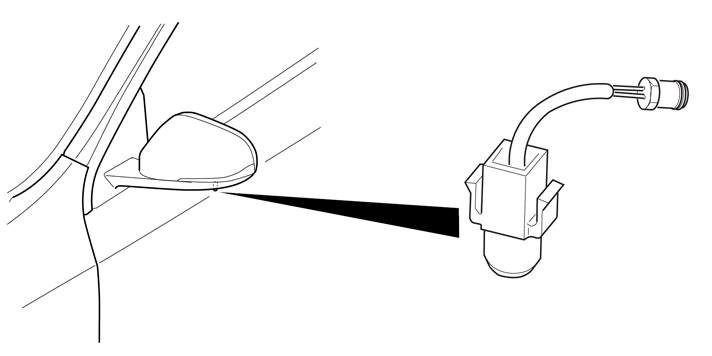

Датчик наружной температуры (6/62)

Датчик детонации (7/23)

Датчик давления топлива в контуре низкого давления (7/140)

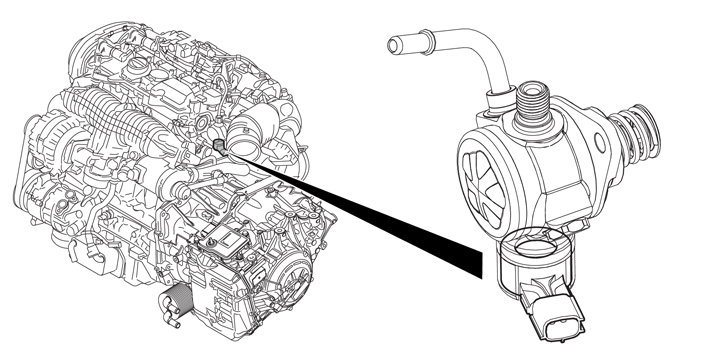

Датчик давления топлива в контуре высокого давления (7/162)

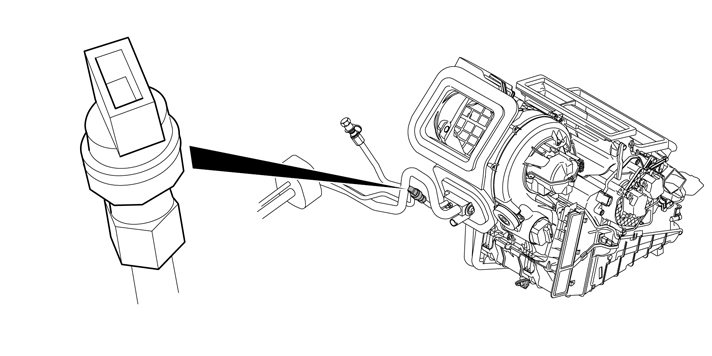

Датчик давления кондиционера A/C (7/8)

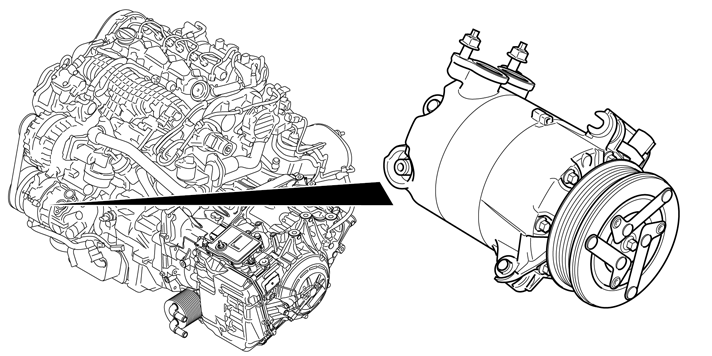

Компрессор системы кондиционирования (8/3)

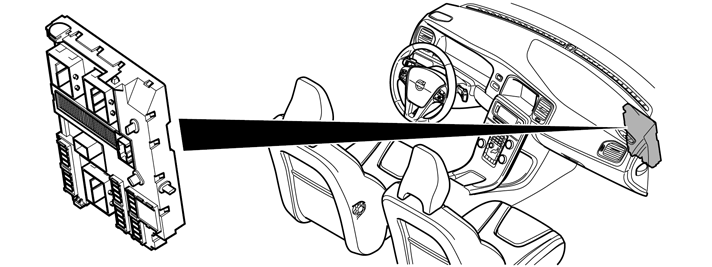

Центральный электронный модуль (CEM) (4/56)

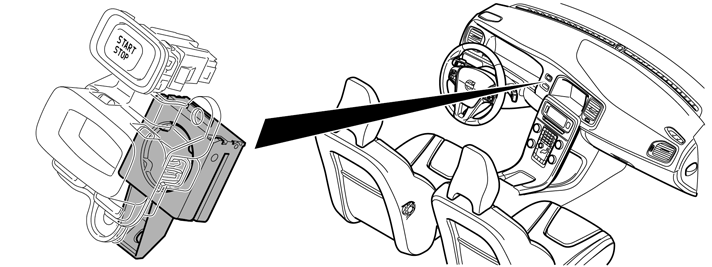

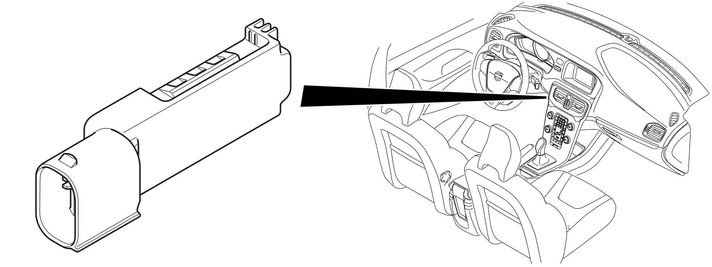

Блок антенны иммобилайзера (IAU) (16/65)

Датчик частоты вращения коленчатого вала (7/25)

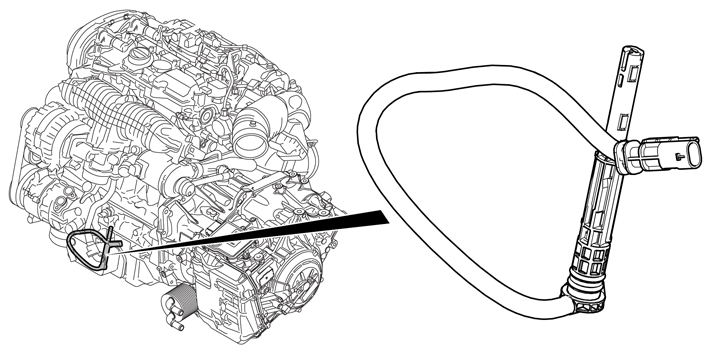

Датчик уровня масла в двигателе (7/35)

Датчик давления масла и датчик температуры масла в двигателе (7/248)

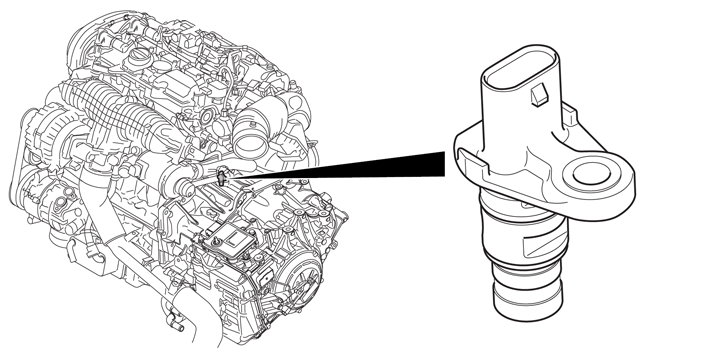

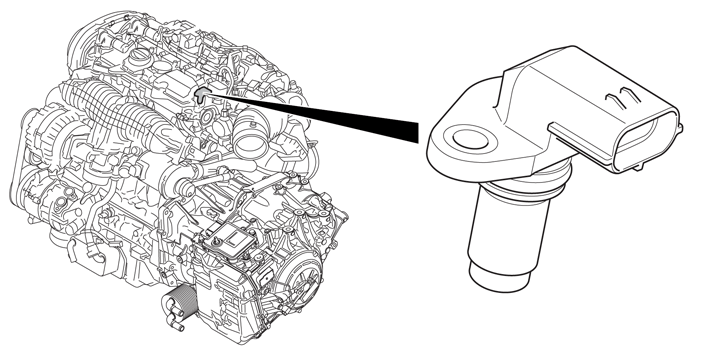

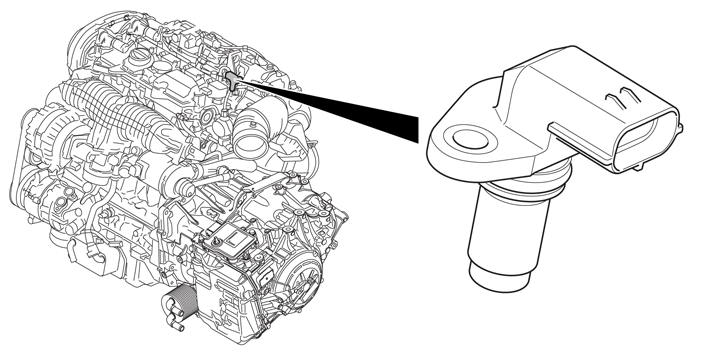

Датчик положения распределительного вала впуск (7/172)

Датчик положения распределительного вала выхлоп (7/173)

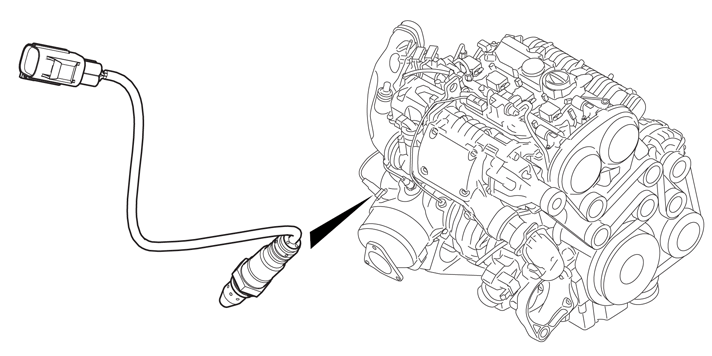

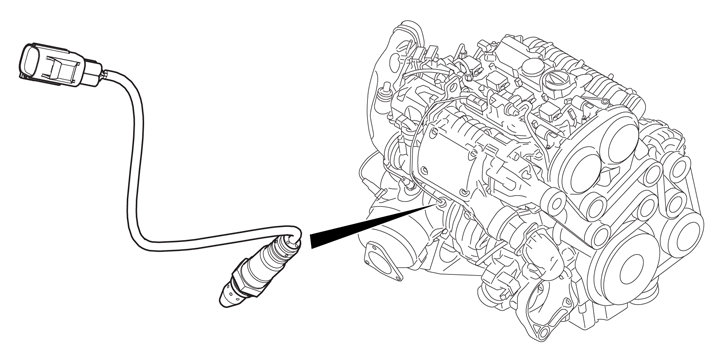

Передний датчик кислорода (7/15)

Средний датчик кислорода (7/82)

Задний датчик кислорода (7/104)

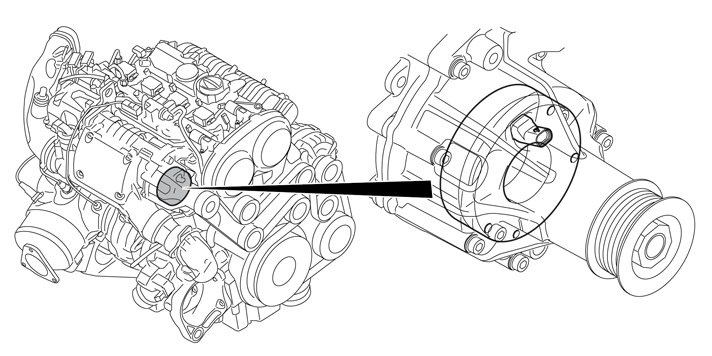

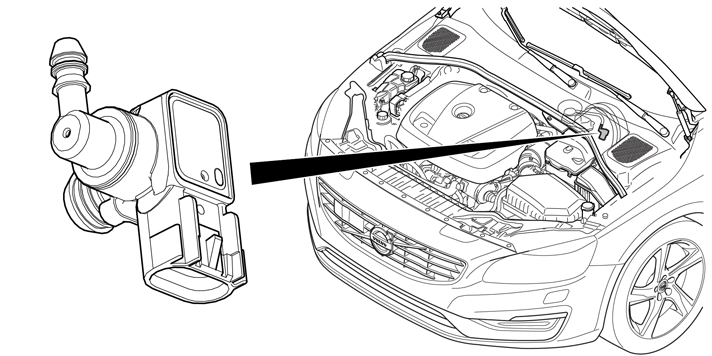

Датчик тормозного вакуума (7/251)

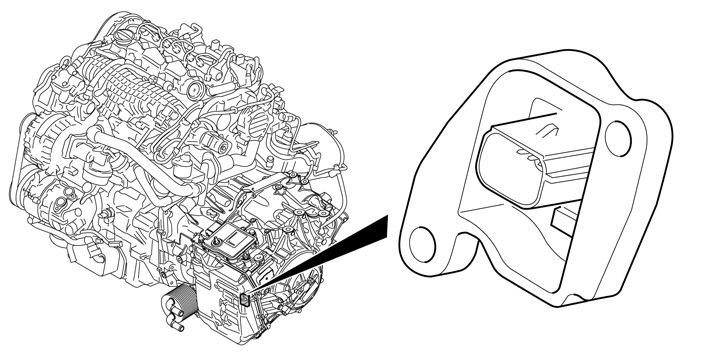

Датчик нейтрального положения (7/243)

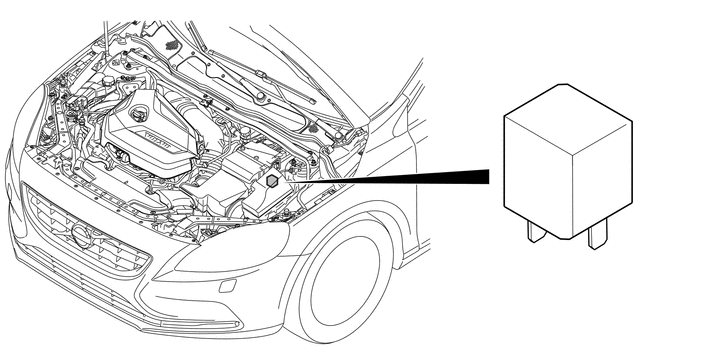

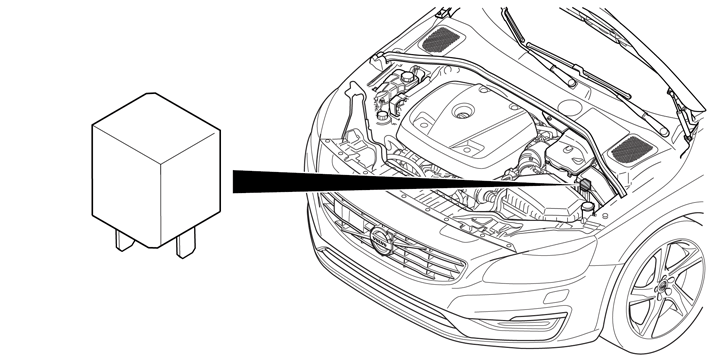

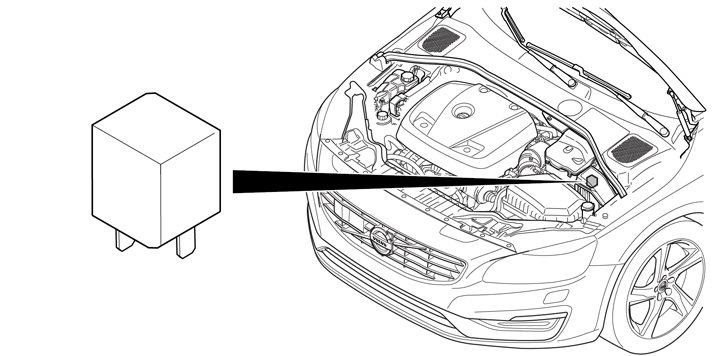

Реле системы (2/32)

Реле стартера (2/35)

Муфта компрессора (8/175)

Клапан управления турбонагнетателя обход (8/159)

Клапан управления турбонагнетателя Waste Gate (8/200)

Электрический термостат (8/166)

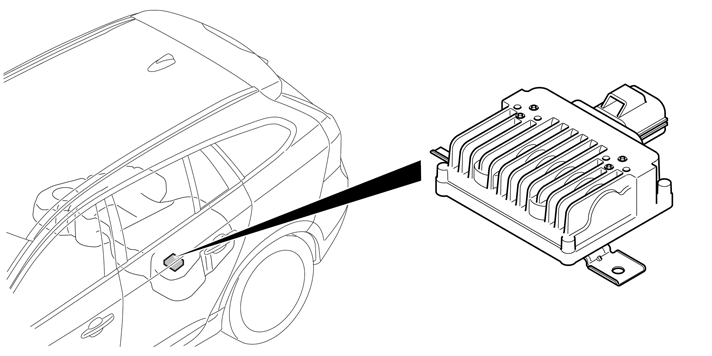

Модуль управления топливного насоса (4/83)

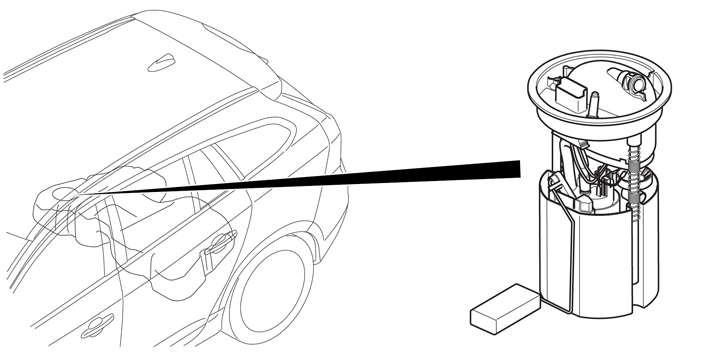

Топливный насос (6/33)

Клапан подачи топлива (8/77)

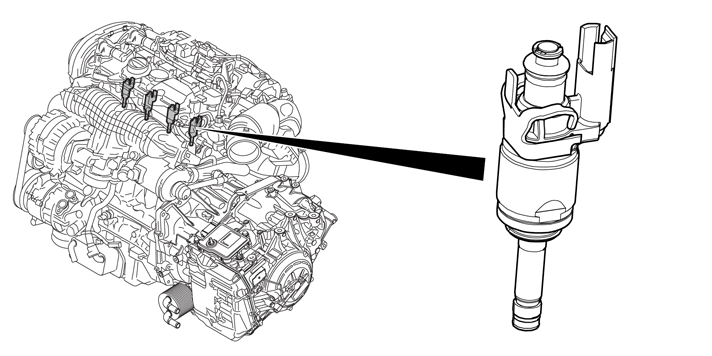

Инжектор (8/6-9)

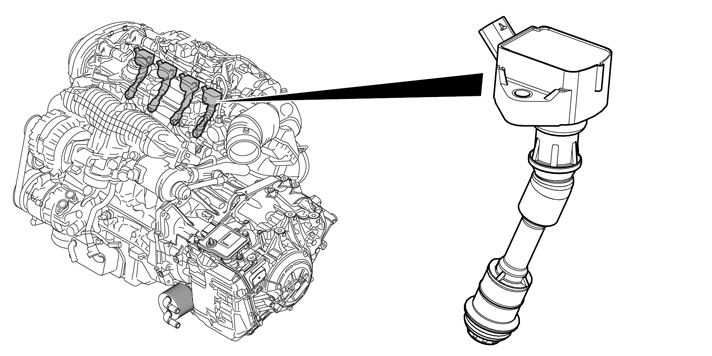

Катушка зажигания (20/3-6)

Регулирующий клапан масляного насоса двигателя (8/180)

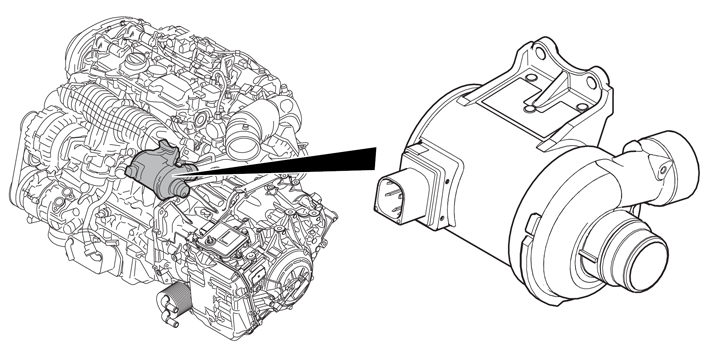

Электрический насос охлаждающей жидкости (6/113)

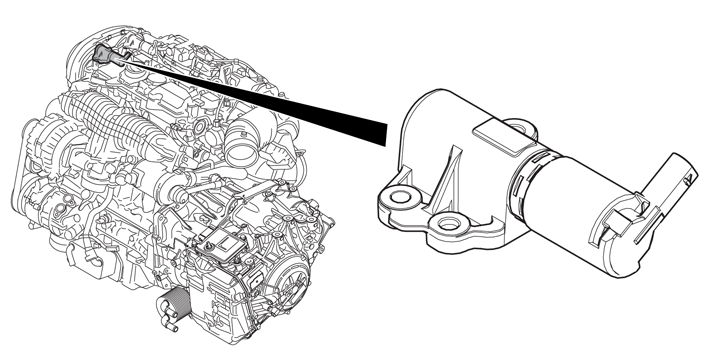

Восстановительный клапан впускного распределительного вала (8/117)

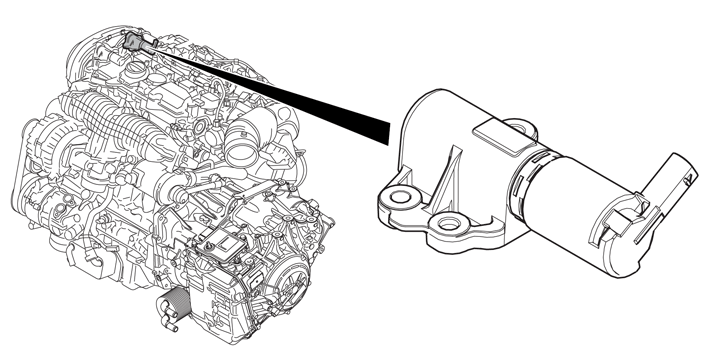

Восстановительный клапан выпускного распределительного вала (8/118)

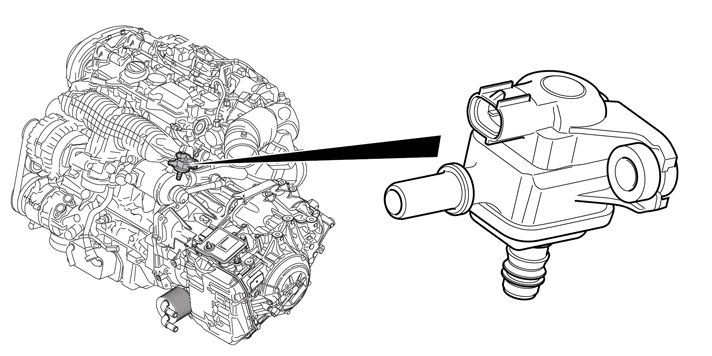

Клапан системы выделения паров топлива (8/18)

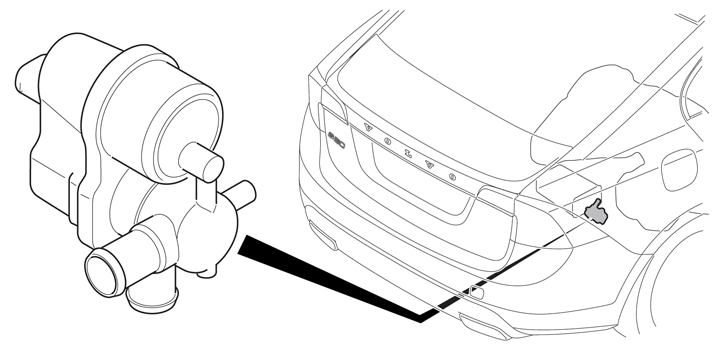

Блок диагностики утечек (6/67)

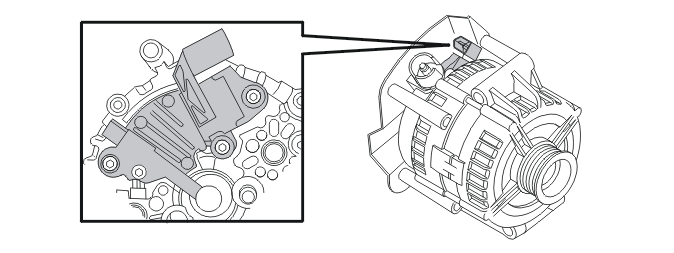

Модуль управления генератора (ACM) (6/26)

Реле аккумулятора (2/242)

Вспомогательный аккумулятор (S2)
