Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (11-) | — | 2011–2015A |
| S60L | — | 2014, 2015 |
| S80 (07-) | — | 2012–2015A |
| S80L | — | 2011–2015 |
| V60 | — | 2011–2015A |
| V60 Cross Country | — | 2015 |
| V70 (08-) | — | 2012–2015 |
| XC60 | — | 2011–2015A |
| XC70 (08-) | — | 2012–2015A |

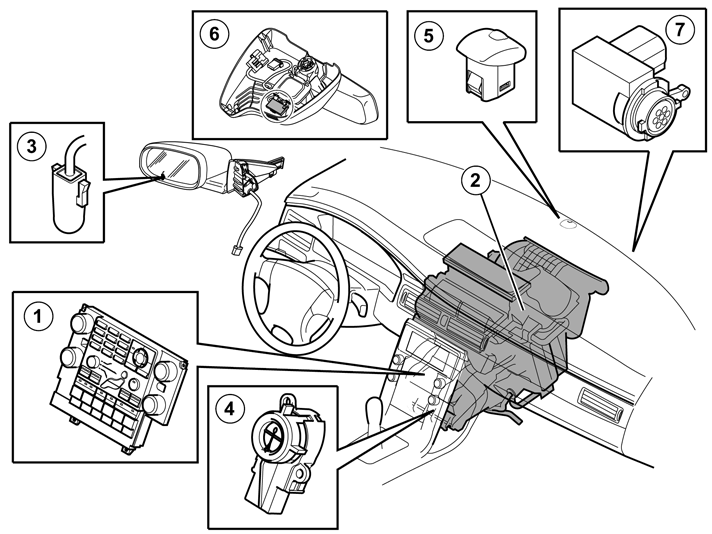

| Поз. | Компонент |
|---|---|
| 1 | Модуль системы управления микроклиматом (CCM) |
| 2 | Блоки регулировки микроклимата |
| 3 | Датчик наружной температуры |
| 4 | Датчик температуры в салоне |
| 5 | Датчик солнечного излучения |
| 6 | Датчик влажности воздуха. В некоторых вариантах исполнения расположен в зеркале заднего вида или под крышкой в крыше у ветрового стекла. |
| 7 | Датчик качества воздуха (AQS) |

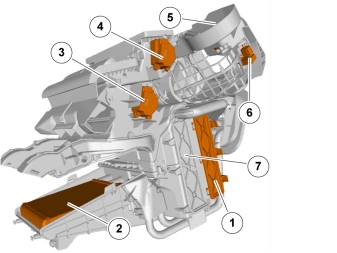

| Поз. | Компонент |
|---|---|
| 1 | Фильтр салона |
| 2 | Теплообменник |
| 3 | Цепь правого датчика температуры модуля электродвигателя заслонки (DMM) |
| 4 | Модуль электродвигателя заслонки (DMM), антиобледенитель |
| 5 | Модуль электродвигателя заслонки (DMM), рециркуляция |
| 6 | Датчик качества воздуха (AQS) |
| 7 | Испаритель |

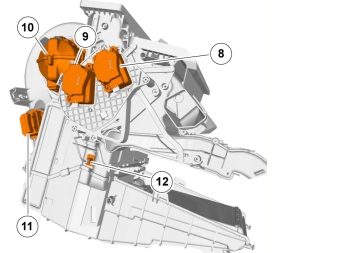

| Поз. | Компонент |
|---|---|
| 8 | Модуль электродвигателя заслонки (DMM) регулировки температуры, слева |
| 9 | Модуль электродвигателя заслонки (DMM), распределение воздуха |
| 10 | Двигатель вентилятора |
| 11 | Сопротивление вентилятора |
| 12 | Датчик температуры испарителя |
