Расположение компонентов (49)

Примечание: Этот расположение компонентов применимо только к S70 и V70 -2000. Чтобы узнать расположение компонента:

• S60 см. Расположение компонентов
• S80 -2000, см. Расположение компонентов
• S80 2001-, см. Расположение компонентов
• V70 2001-, см. Расположение компонентов.

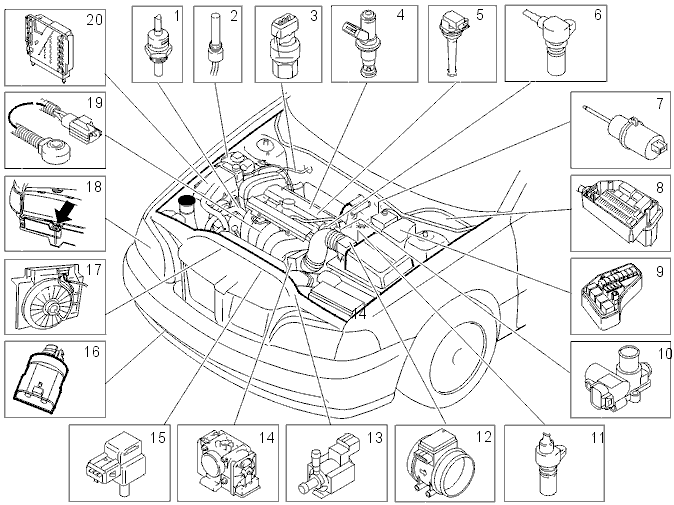

Расположение компонентов

1. Датчик температуры охлаждающей жидкости двигателя
2. Датчик уровня охлаждающей жидкости
3. Датчик давления в системе кондиционирования
4. Форсунка
5. Катушка зажигания
6. Датчик распределительного вала
7. Датчик педали тормоза
8. Блок предохранителей
9. Блок реле
10. Усиленный регулирующий пневмоклапан
11. Датчик частоты вращения коленчатого вала
12. Датчик массового расхода воздуха со встроенным датчиком температуры
13. Продувочный клапан
14. Блок дроссельной заслонки
15. Датчик абсолютного давления коллектора
16. Датчик наружной температуры
17. Реле вентилятора охлаждения двигателя
18. Вывод заземления модуля управления двигателя
19. Датчик детонации
20. Модуль управления двигателя.
