Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C70 (06-) | — | 2006–2013 |

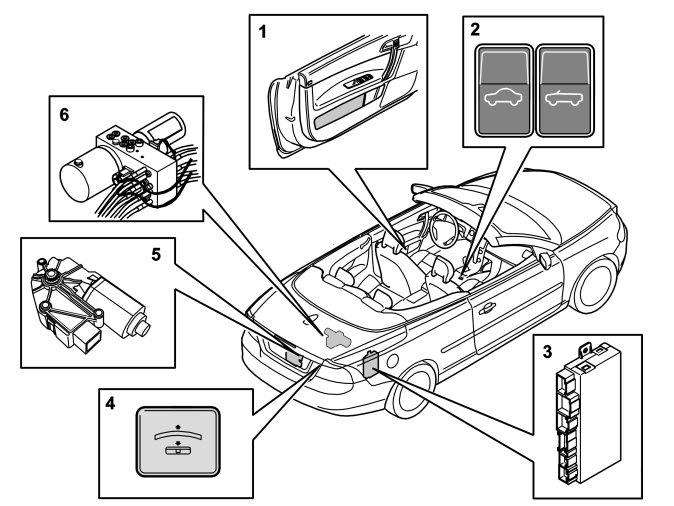

Обзор
- Запираемый отсек хранения
- Выключатель управления работой крыши
- Модуль крыши с откидным верхом (CRM)
- Выключатель вспомогательной системы загрузки
- Мотор электрического замка
- Гидравлический насос
| Датчики | ||
| Позиция | Обозначение | Расположение |
| 1 | Датчик Холла 1 | На ограничительной панели, с левой стороны. |
| 2 | Датчик положения 2 | На рычажной системе привода середины крыши, с левой стороны. |
| 3 | Датчик Холла 3 | На рычажной системе привода багажника, с левой стороны. |
| 5 | Датчик Холла 5 | На ограничительной панели, с правой стороны. |
| 6 | Датчик Холла 6 | На поршне блокировки крыши, сзади слева. |
| 7 | Датчик Холла 7 | На раме вокруг багажника, с левой стороны. |
| 9 | Датчик Холла 9 | На рычажной системе привода багажника, с левой стороны. |
| 10 | Датчик Холла 10 | У крайнего положения перегородки грузового отсека. |
| 11 | Датчик Холла 11 | На рычажной системе плоской крышки, с левой стороны. |
| 12 | Датчик Холла 12 | На рычажной системе плоской крышки, с левой стороны. |
| 13 | Датчик Холла 13 | На ограничительной панели рамы багажника, с левой стороны. |
| 15 | Датчик Холла 15 | На поршне блокировки кузова, с левой стороны. |
| 16 | Датчик Холла 16 | На поршне блокировки кузова, с левой стороны. |
| 17 | Датчик положения 17 | На рычажной системе привода передней секции крыши, с левой стороны. |
| 18 | Датчик Холла 18 | В зоне системы блокировки, с правой стороны. |
| 19 | Датчик Холла 19 | В зоне системы блокировки, с левой стороны. |
