Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S40 (-04) | B4184SJ | 2001–2004 |
| V40 (-04) | B4184SJ | 2001–2004 |

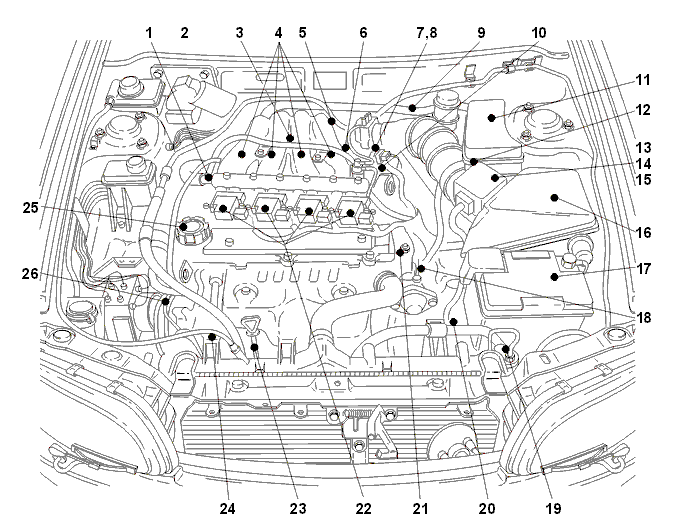

На рисунке показано расположение элементов при снятой крышке двигателя.
| 1 | Датчик давления масла | 14 | Датчик температуры воздуха (IAT) |
|---|---|---|---|
| 2 | Датчик давления топлива | 15 | Датчик атмосферного давления |
| 3 | Датчик детонации | 16 | Воздушный фильтр |
| 4 | Клапаны инжекции | 17 | Аккумуляторная батарея |
| 5 | Клапан EVAP | 18 | Датчик температуры двигателя |
| 6 | Клапан EGR | 19 | Переключатель давления А/С |
| 7 | Дроссельная насадка | 20 | Датчик температуры масла коробки передач |
| 8 | Датчик положения дроссельной заслонки | 21 | Датчик распределительного вала |
| 9 | Выключатель усилителя тормозов | 22 | Катушки зажигания/свеча зажигания |
| 10 | Топливный насос высокого давления | 23 | Маслощуп |
| 11 | Коробка реле/плавких предохранителей в отсеке двигателя | 24 | Переключатель давления гидроусилителя рулевого управления |
| 12 | Выходной каскад инжектора | 25 | Заливка масла |
| 13 | Датчик воздушного потока | 26 | Датчик спидометра |
