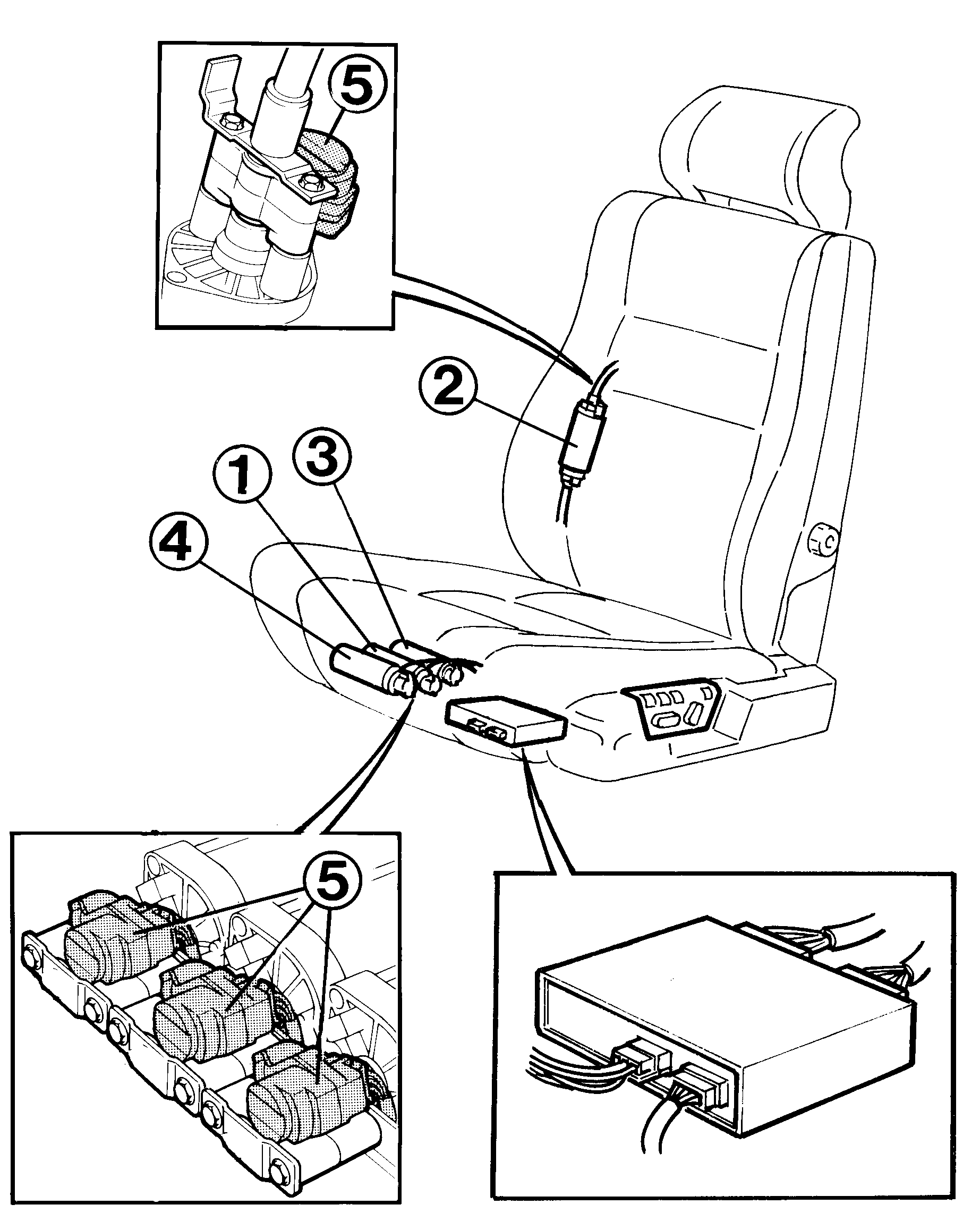

Расположение деталей

Применимость

Модуль управления имеет девять реле - по два на
каждый электродвигатель и одно главное реле вкл/выкл.
Он снабжен также микропроцессором. Четыре
электродвигателя имеют следующее назначение:

• 1-й электродвигатель управляет продольным перемещением сиденья вперед и назад
• 2-й электродвигатель управляет наклоном спинки сиденья
• 3-й электродвигатель управляет высотой заднего края подушки сиденья
• 4-й электродвигатель управляет высотой переднего края подушки сиденья.

На выходном валу каждого электродвигателя
имеется устройство с червячным приводом, управляющее
потенциометром (5). Сопротивление потенциометра
пропорционально положению выходного вала
электродвигателя.
