Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S40 (-04) | B4184SM | 1998–2000 |
| V40 (-04) | B4184SM | 1998–2000 |

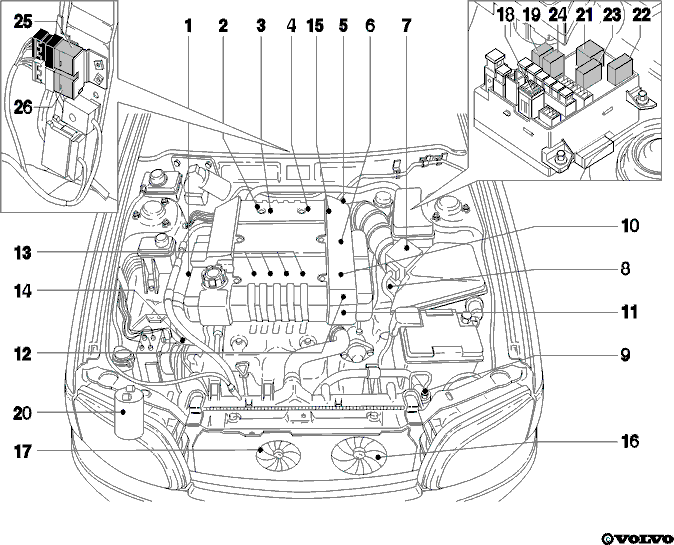

| ### Компонент | ### Расположение | |
|---|---|---|
| 1 | Датчик частоты вращения коленчатого вала | Расположен на звездочке ремня распределительного механизма коленчатого вала. |
| 2 | Воздушный обводной клапан | Оба клапана (рабочий и двухпозиционный) расположены на впускном коллекторе с задней стороны двигателя. |
| 3 | Датчик детонации (KS) | С задней стороны двигателя между цилиндрами 2 и 3. |
| 4 | Клапан EGR | С задней стороны двигателя, под впускным коллектором, рядом с корпусом дроссельной заслонки. Выхлопные газы проходят через трубу от головки цилиндров к клапану. |
| 5 | Датчик положения дроссельной заслонки (TP) | На корпусе дроссельной заслонки, с задней стороны двигателя. |
| 6 | Воздушный клапан холостого хода (IAC) | На корпусе дроссельной заслонки, с задней стороны двигателя. |
| 7 | Датчик массового расхода воздухаДатчик температуры поступающего воздухаДатчик давления воздуха | Все в одном корпусе, расположенном на крышке воздушного фильтра |
| 8 | Привод форсунки | Под блоком реле/предохранителей |
| 9 | Выключатель давления системы кондиционирования | В осушителе. |
| 10 | Датчик давления топлива | На регуляторе высокого давления |
| 11 | Датчик температуры охлаждающей жидкости двигателя (ЕСТ) | Рядом с корпусом термостата в головке цилиндров. Внимание! Датчик температуры в корпусе термостата предназначен для измерительного прибора. |
| 12 | Датчик положения распределительного вала (CMP) | На выпускном распределительном вале. |
| 13 | Катушки зажигания | По одной для каждого цилиндра, наверху свечи зажигания |
| 14 | Выключатель давления рулевого привода с усилителем | На насосе рулевого привода с усилителем |
| 15 | Продувочный клапан (СР) | На впускном коллекторе |
| 16 | Вентилятор охлаждения (FC) | Такое же, как и на бензиновых двигателях без турбонаддува |
| 17 | Вентилятор конденсатора | Такое же, как и на бензиновых двигателях без турбонаддува |
| 18 | Вспомогательный обогреватель предохранителя | В Желтом (транспортировочном) держателе предохранителей |
| 19 | Реле компрессора кондиционера | Блок реле в двигательном отсеке |
| 20 | Угольный фильтр EVAP | Такое же положение, как и на других моделях V/S40 |
| 21 | Реле привода форсунки и форсунки | Блок реле в двигательном отсеке |
| 22 | Реле вентилятора конденсатора | Блок реле в двигательном отсеке |
| 23 | Реле вентилятора охлаждения около Melco 1 | Блок реле в двигательном отсеке |
| 24 | Реле вентилятора охлаждения около выключателя давления | Блок реле в двигательном отсеке |
| 25 | Реле топливного насоса (имеет черное гнездо) | На стороне пассажира, закрепленное на кронштейне с задней стороны крышки консоли |
| 26 | Реле системы | На стороне пассажира, закрепленное на кронштейне с задней стороны крышки консоли |
