Рама ветрового стекла, схема регулировки (2003, 2004)

Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Объяснение размеров

Размеры в таблице приведены следующим образом:Символ номер 1 означает, что измерение выполнено от центра.Символ номер 2 означает, что измерение выполнено от одного края.

Символ номер 3 означает, что измерение выполнено от отметки отреза. Измерения выполнены от нижней части углубления (см. иллюстрацию).Если показан только один символ точки измерения, символ применим к обеим точкам измерения. В противном случае символы на иллюстрации показаны на каждой стороне измерения.

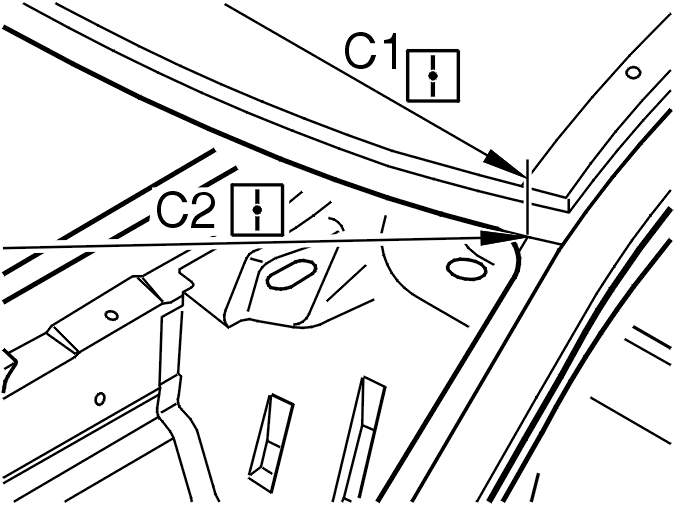

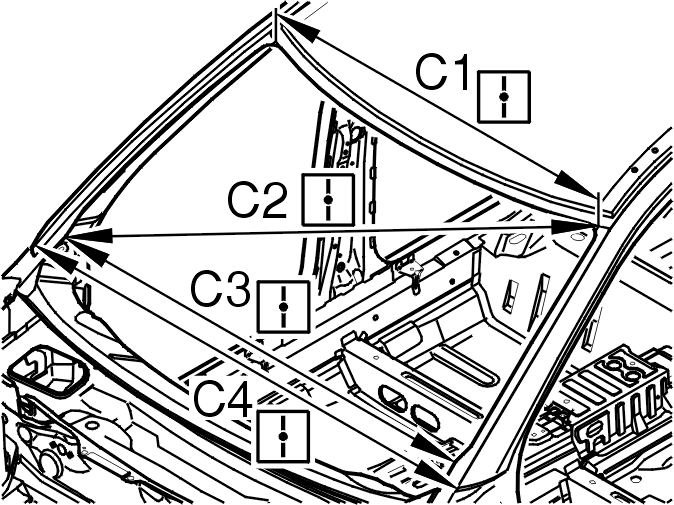

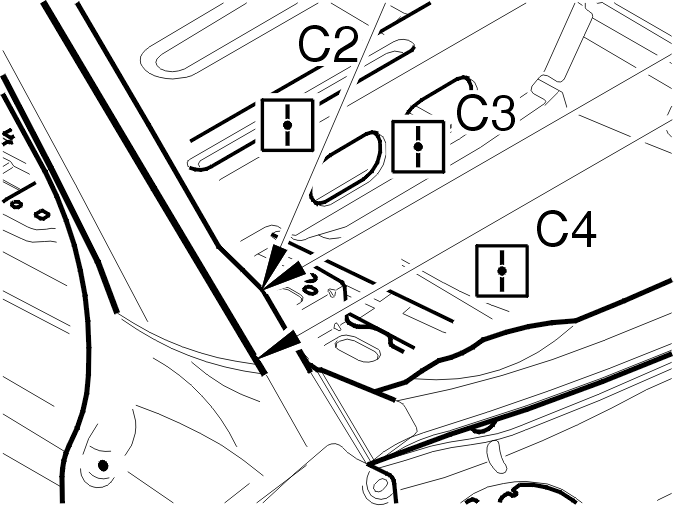

C1 = 1125 ммC2 = 1445 ммC3 = 1368 ммC4 = 1479 мм
