Рама люка в крыше, снятие/установка (новая конструкция)

При снятии рамы люка в крыше снимать несущую панель не нужно.

Снимите:

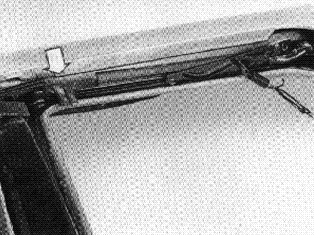

• передние и боковые винты крепления рамы люка (12 шт.).

Снимите ветровой щиток с креплениями.

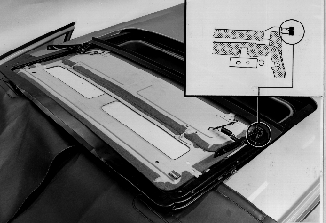

Отожмите вниз и оттяните вперед механизм с обеих сторон.Оттяните так, чтобы в отверстии показался водосточный желоб.

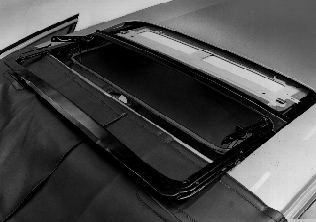

Вытяните раму.Снимите и при необходимости замените внутреннюю облицовку люка.

Нанесите валик герметика с нижней стороны по бокам и с верхней стороны передней кромки рамы. А, В и С.

Примечание: Нанесите на герметик мыльный раствор, чтобы облегчить установку рамы на свое место.

Установите:

Отрегулируйте положение внутренней облицовки люка в раме (в переднем положении).

Примечание: Обеспечьте правильное положение фиксаторов направляющих на внутренней облицовке.

Установите раму в автомобиль.Вставьте раму в несущую панель люка в крыше.Убедитесь, что направляющие штифты в задней кромке рамы вошли в свои отверстия.Выровняйте боковые крепления ветрового щитка.затяните винты крепления рамы в несущей панели люка в крыше.Установите ветровой щиток.

Поставьте направляющий механизм в нейтральное положение (см. иллюстрацию).

Убедитесь, что метка располагается напротив центра штифта.В противном случае отсоедините кожух механизма привода и отрегулируйте трос так, чтобы метка установилась правильно.Люк с ручным управлением: Установите крышку и рукоятку.Люк с электроприводом: Поставьте крышку на электродвигатель.Установите люк в крыше (см. Люк в крыше, установка).
