Радиатор, замена (2003)

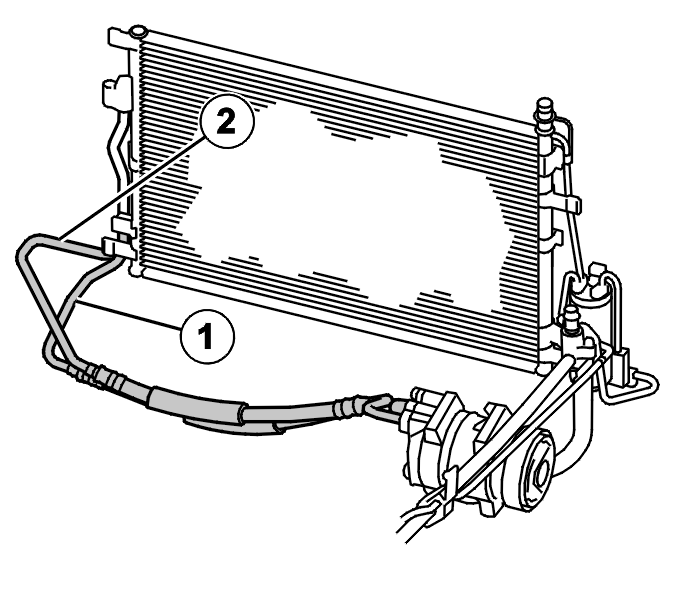

Осторожно: Если автомобиль оборудован более ранней версией шланга системы кондиционирования (1), продолжайте согласно этому методу.

Если автомобиль оборудован более поздней версией шланга системы кондиционирования (2), продолжайте согласно новому методу. См.:.

Снимите провод аккумулятора. См.Заметьте при отсоединении/подсоединении провода аккумулятора.Опорожните систему кондиционирования. См.Хладагент, слив.

Снятие противозаносной пластины

Выверните 6 винтов.

Поднимите и сдвиньте пластину вперед.Снимите защитную пластину.

Примечание: На верхнем креплении пластины имеется направляющая втулка. Ее следует слегка приподнять таким образом, чтобы панель можно было сдвинуть вперед.

Слив охлаждающей жидкости

Зажмите нижний шланг с помощью фиксирующих плоскогубцев.Установите шланг на штуцере на радиаторе.Протяните шланг вниз к емкости.Откройте штуцер и слейте охлаждающую жидкость.

Снятие кабельного канала и воздуховода

Выверните винт кабельного канала. Поместите кабельный канал на подрамник.Вытяните воздуховод из зажимов на подрамнике.

Снятие шлангов масляного радиатора

Применимо только к автомобилям с автоматическими коробками передач:

Снимите нижний шланг масляного радиатора с блока охлаждения.Закупорьте отверстия в шланге и радиаторе.

Примечание: Соберите масло из масляного радиатора в емкость.

Опустите автомобиль. Снимите верхний шланг масляного радиатора с блока охлаждения.Закупорьте отверстия в шланге и радиаторе.

Снятие верхних шлангов охлаждающей жидкости

Снимите:

• шланг откачки с расширительного бачка и зажимного крепления
• верхний шланг радиатора.

Снятие трубы/шланга подачи нагнетаемого воздуха

Применимо только к автомобилям с турбонагнетателем:

Отсоедините трубу подачи нагнетаемого воздуха от охладителя нагнетаемого воздуха на левой стороне. Если необходимо, используйте термовоздушный пистолет, чтобы облегчить снятие.Снимите зажим. Снимите шланг подачи нагнетаемого воздуха на правой стороне с охладителя нагнетаемого воздуха.

Снятие правой фары

Фары, снятие.Потяните стопорную планку прямо вверх.Отсоедините разъем.Снимите фару.

Снятие трубы системы кондиционирования

Снимите с левой стороны:

• винт
• трубу системы кондиционирования.

Загерметизируйте отверстия на трубе и конденсаторе.

Снимите с правой стороны:

• разъем.

Поднимите автомобиль.

Снимите:

• винт
• трубу системы кондиционирования.

Загерметизируйте отверстия на трубе и расширительном бачке.

Подсказка: Потяните вниз и подвесьте левую трубу так, чтобы шланг располагался над подрамником.

Снятие нижнего шланга охлаждающей жидкости двигателя

Ослабьте зажим шланга. Снимите шланг с радиатора.Отведите шланг в сторону.

Снятие узла радиатора

Примечание: Для выполнения этой процедуры требуется два человека.

Удерживайте агрегат кондиционирования воздуха. Ослабьте два винта крепления.Осторожно потяните вниз агрегат кондиционирования воздуха.

Примечание: Убедитесь, что никакие шланги не зажимаются при снятии агрегата кондиционирования воздуха.

Снятие вентилятора системы охлаждения двигателя

Снимите:

• винты
• шланг откачки с зажимных креплений
• вентилятор охлаждения двигателя.

Снятие радиатора

Снимите:

• винты
• радиатор.

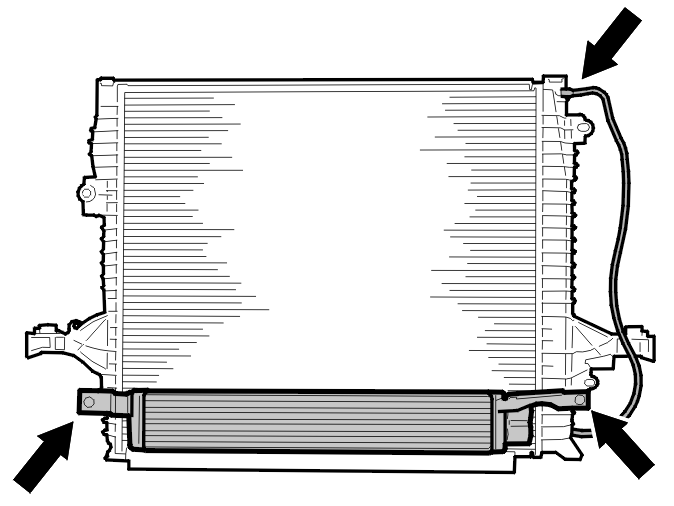

Перестановка компонентов

Переставьте шланг откачки.Применимо к автомобилям, оборудованным дополнительным масляным радиатором:Переставьте масляный радиатор.

Установка радиатора

Поместите радиатор на конденсатор и охладитель нагнетаемого воздуха.Установите винты. Затяните до10 Н·м.

Установка вентилятора охлаждения двигателя

Установите:

• вентилятор охлаждения двигателя
• винты. Затяните до10 Н·м
• шланг откачки в зажимных креплениях.

Установка блока охлаждения

Примечание: Для выполнения этой процедуры требуется два человека.

Поднимите агрегат кондиционирования воздуха. Установите два винта крепления. Затяните до24 Н·м.

Примечание: Убедитесь, что агрегат кондиционирования воздуха расположен правильно в установочных штифтах на верхней части агрегата.

Примечание: Убедитесь, что никакие шланги не зажимаются при установке агрегата кондиционирования воздуха.

Установка нижнего шланга охлаждающей жидкости двигателя

Установите шланг. Затяните зажим.Снимите фиксирующие плоскогубцы.

Установка трубы системы кондиционирования

Подсказка: Смажьте уплотнительные кольца компрессорным маслом.

Установите на правой стороне:

• трубу системы кондиционирования. Используйте новое уплотнительное кольцо
• винт. Затяните до10 Н·м.

Опустите автомобиль.Подсоедините разъем к расширительному бачку.

Установите на левой стороне:

• трубу системы кондиционирования. Используйте новое уплотнительное кольцо
• винт. Затяните до24 Н·м.

Создайте разрежение в системе кондиционирования вакуумным насосом. См.Вакуумная откачка.

Установка правой фары

Установите:

• разъем
• фары
• стопорную планку.

Установка верхних шлангов охлаждающей жидкости двигателя

Установите:

• верхний шланг радиатора
• шланг откачки на расширительном бачке и зажимном креплении.

Установка трубы/шланга подачи нагнетаемого воздуха

Установите:

• шланг подачи нагнетаемого воздуха на правой стороне
• трубу подачи нагнетаемого воздуха на левой стороне.

Затяните зажимы.

Подсоединение шлангов масляного радиатора

Применимо только к автомобилям с автоматическими коробками передач:

Установите верхний шланг масляного радиатора.Используйте новое уплотнительное кольцо. Поднимите автомобиль.Установите нижний шланг масляного радиатора.Используйте новое уплотнительное кольцо.

Установка кабельного канала и воздуховода

Расположите кабельный канал.Установите винт. Затяните до10 Н·м.Установите воздуховод при помощи зажима на подрамнике.

Установка противозаносной пластины

Сдвиньте противозаносную пластину вверх в оболочку бампера.Нажмите вперед, чтобы крепежные кронштейны вошли в подрамник.Установите винты. Затяните до50 Н·м.

Завершение

Заполните систему кондиционирования. См.Хладагент, заполнение.Проверьте на наличие утечек. См.Поиск утечек, флюоресцентный реагент для поиска неисправности / у льтрафиолетовая лампа или Поиск утечек, электронный течеискатель.Установите провод аккумулятора.Долейте охлаждающей жидкости.Установите крышку на расширительном бачке.Прогрейте двигатель до открытия термостата.Выключите двигатель. Долейте, если необходимо.Проверьте на наличие утечек.
