Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C70 Conv (-05) | — | 1999–2005 |
| C70 Coupe (-02) | — | 1999–2002 |
| S70 | — | 1999, 2000 |
| V70 (-00) | — | 1999, 2000 |
| V70 XC (-00) | — | 1999, 2000 |
При замене компонента
Осторожно: При выполнении работ на комбинированной приборной панели учитывайте следующее:
Чистота: на рабочем месте не должно быть пыли, грязи, масла, растворителей и т.д.
- Всегда мойте руки перед разборкой комбинированной приборной панели. После мытья не используйте крем для рук или лосьон. Используйте защитные перчатки из тонкой хлопчатобумажной ткани. Использование синтетических материалов может привести к разрядам статического электричества.
- Монтажная плата не должна подвергатся воздействию статического электричества.
- Не трогайте монтажную плату или поверхности циферблатов.
- Не меняйте стрелки таким образом, который приведет к изменению их положения. Они откалиброваны в заводских условиях. Если вы передвините стрелки, показания приборов могут быть неверными.
Лампы в комбинированной приборной панели
Все лампы предупреждения комбинированной приборной панели должны загораться при включении зажигания. Если лампы перегорели, замените их.Для правильного типа лампы, см. вРасположение указано ниже.

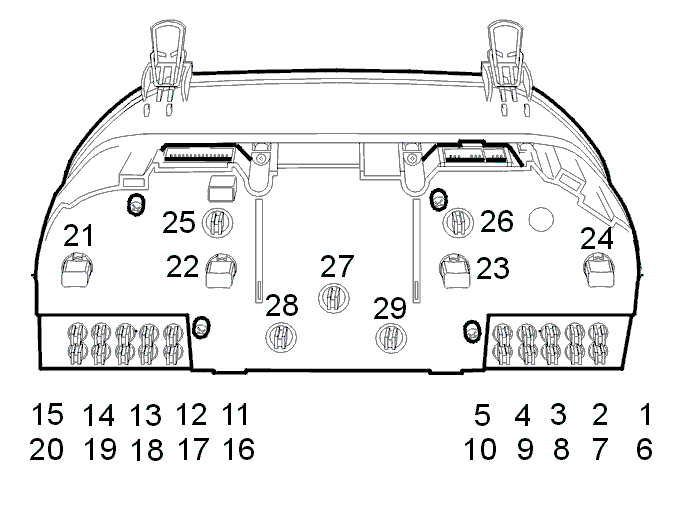

Расположение и назначение лампы:
| 1 | ROPS или система поддержания заданной скорости | 15 | ABS |
|---|---|---|---|
| 2 | Низкий уровень в бачке омывателя | 16 | Индикатор переключателя передач |
| 3 | Низкий уровень топлива | 17 | Низкий уровень охлаждающей жидкости |
| 4 | Задние противотуманные фонари | 18 | TRACS |
| 5 | Дальний свет | 19 | Индикаторная лампа неисправности двигателя (MIL) |
| 6 | Сигнализатор задней двери/крышки багажника | 20 | Интервал проведения техобслуживания, SRL |
| 7 | Датчик предупреждения о выходе из строя лампы | 21 | Подсветка приборов |
| 8 | Лампы указателя поворотов, прицеп, некоторые страны | 22 | Подсветка приборов |
| 9 | ETS предупреждение | 23 | Подсветка приборов |
| 10 | Система SRS | 24 | Подсветка приборов |
| 11 | Подзарядка аккумуляторной батареи | 25 | Правый указатель поворота |
| 12 | Низкое давление масла | 26 | Левый указатель поворота |
| 13 | Неисправность цепи тормоза | 27 | Подсветка бортового компьютера |
| 14 | Стояночный тормоз | 28 | - |
