Работа (2008)

Применимость

модуль управления

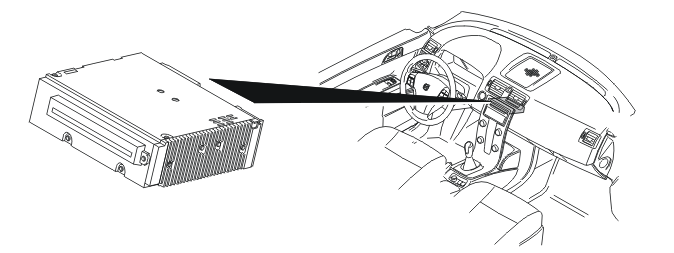

Встроенный модуль звуковоспроизведения (IAM) установлен на средней консоли. Он встроен в блок звуковоспроизведения, и они заменяются вместе.На дисплее модуля управления информационно-развлекательной системы (ICM) отображается текущее состояние встроенного модуля звуковоспроизведения (IAM).Встроенный модуль звуковоспроизведения (IAM) оснащен встроенным усилителем (только на Performance), но он дает мощность в 4x20 Ватт.Два других варианта не имеют встроенного усилителя, они используют модуль звуковоспроизведения (AUD) в качестве усилителя.

Антенны

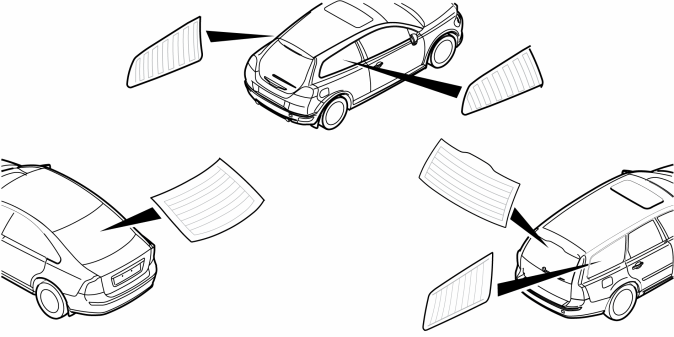

C30/S40/V50

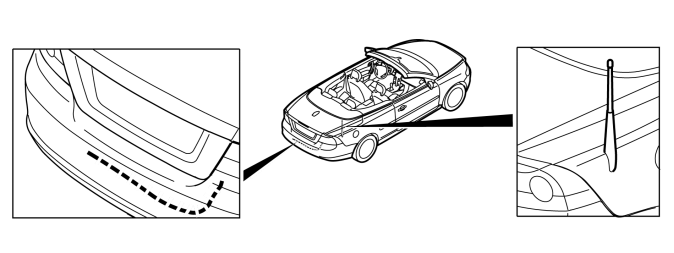

C70

Встроенный модуль звуковоспроизведения (IAM) подключен к системе антенны AM и FM. Он состоит из двух антенн FM (FM1 и FM2) и антенны AM.На С30 и С70 используется антенна FM1 и антенна AM.Антенна подключена к одному или к двум усилителям антенны в зависимости от модели автомобиля.Модуль управления интегрированного радио (IAM) имеет дав канала, один для FM1 и AM, и один для FM2.Оба канала подключены ко встроенному модулю звуковоспроизведения (IAM) коаксиальным кабелем.Подключение к антенне FM2 (вспомогательная) используется для подачи питания на усилитель антенны.

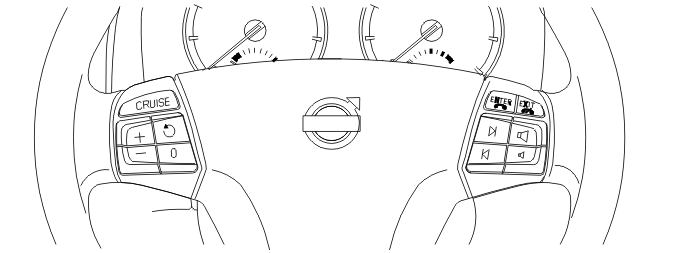

Дистанционное управление

Дистанционное управление с клавиатуры на рулевом колесе устанавливается или как дополнительное оборудование, или как стандартное оборудование - в зависимости от конкретного рынка. Клавиатура расположена на правой стороне рулевого колеса и подключена к модулю рулевого колеса (SWM) с помощью последовательного интерфейса.

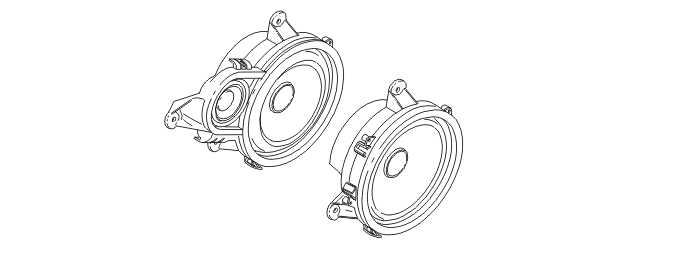

Громкоговорители

Встроенный модуль звуковоспроизведения (IAM) для варианта Performance имеет 4 громкоговорителя, непосредственно подключенных к модулю управления:

• одна пара передних громкоговорителей
• одна пара задних громкоговорителей.

Импеданс каждого громкоговорителя 4 Ом.В двух остальных вариантах встроенного модуля звуковоспроизведения (IAM) громкоговорители подключаются к модулю звуковоспроизведения (AUD).Дополнительные сведения см. в разделе "Устройство и работа", "Модуль звуковоспроизведения (AUD)".
