Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C30 | — | 2007 |
| C70 (06-) | — | 2006, 2007 |
| S40 (04-) | — | 2004–2007 |
| V50 | — | 2004–2007 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Подготовительные работы
Демонтаж бардачка и акустического экрана
Снимите:
- бардачок. Смотри Handskfack

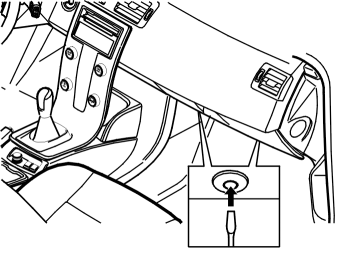

- акустический экран, удерживаемый при помощи 2 зажимов. Сначала оттянуть вниз потом назад.
Замена центрального электронного модуля (CEM)
Примечание: При демонтаже центрального электронного модуля (CEM) с крепления убедиться, что он опущен.
Снять центральный электронный модуль, отвинтив 2 винта.Переместить модуль управления/коробку реле вниз и затем потянуть на себя.Кабели и разъемы модуля оставить на месте.
Снимите:
- зажимы жгутов кабеля на креплении.
- крепление модуля управления, отвернув 2 гайки.
Снятие
Снятие воздухоочистителя салона
Отогните в сторону ковровое покрытие пола.
Снимите:

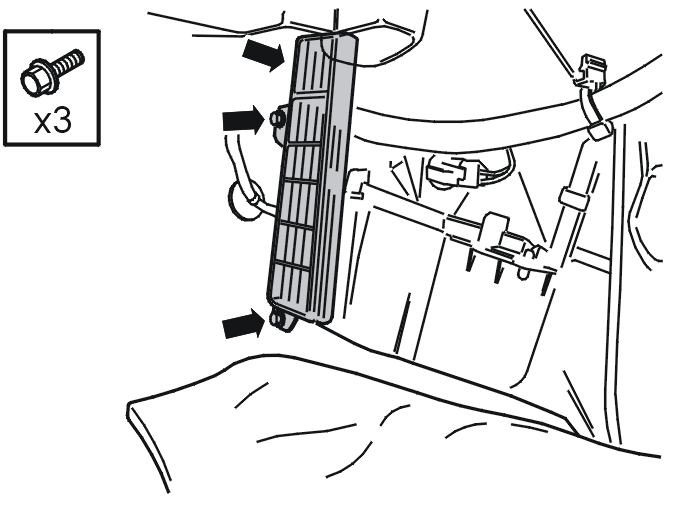

- 3 винта и поднять передний край крышки

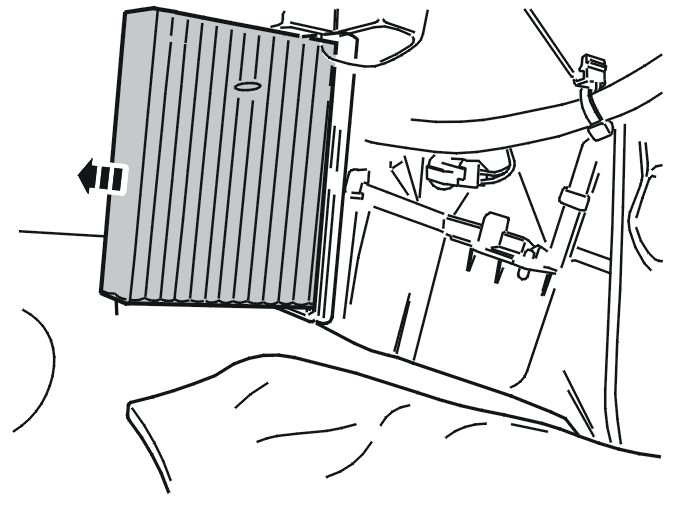

- фильтр, вытянув его.
Установка
Установка воздухоочистителя салона
Примечание: Направление потока воздуха указано на верхней стороне фильтра. Убедитесь, что фильтр установлен стороной с текстом вверх, и что стрелки на фильтре указывают назад, внутрь автомобиля.
Установите воздухоочиститель.Вставьте крышку в зажим на заднем крае. Установите крышку на место на переднем крае при помощи 3 винтов.Отведите назад ковровое покрытие.
Установите:
- 2 гайки М8 на кронштейне модуля управления
- жгут кабеля на креплении модуля управления при помощи 2 зажимов
- модуль управления/блок реле
- акустический экран при помощи 2 зажимов
- бардачок. Смотри Handskfack.
