Пружинная стойка и пружина, передняя, замена (1996, 1997)

Снятие пружинной стойки

Поднимите автомобиль. Снимите колесо.

Снимите:

• зажим и тормозной шланг с кронштейна
• кабель ABS с кронштейна
• звено стабилизатора поперечной устойчивости с пружинной стойки
• два винта шпинделя колеса
• шпиндель колеса с пружинной стойки.

Ослабьте три гайки. Снимите пружинную стойку.

Сборка специального инструмента

Закрепите инструмент 🔧 HYDRAULKOLV в тисках.Установите оба держателя пружины 🔧 KLO (STORLEK 2, TILL HYDRAULKOLV 9512911).Снимите защелку. Поднимите держатели пружины. Установите на место защелку. Если необходимо, снимите сначала другие держатели.Подсоедините инструмент 🔧 HYDRAULVERKTYG (SATS) или 🔧 HYDRAULPUMP (ANVÄNDS MED DRAGCYLINDER -5575) к соединительному шлангу 🔧 HYDRAULSLANG (FÖR HYDRAULPUMP 9995576-7).

Разборка пружинной стойки

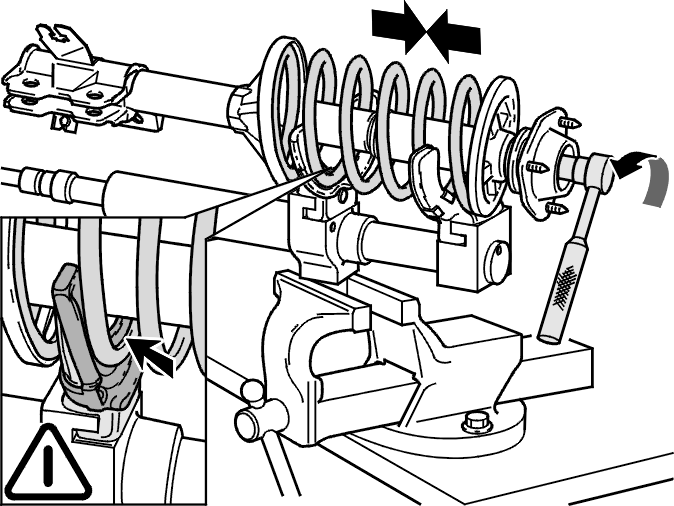

• Зацепите крюки на инструменте над как можно большим количеством пружинных спиралей
• Сожмите пружину, произведя подкачку инструментом, постоянно следя за тем, чтобы пружина была правильно расположена в защелках
• Сожмите пружину до такой степени, чтобы она освободилась
• Установите специальный инструмент 🔧 HAKNYCKEL RADIAL 32-62 MM
• Снимите противопыльный чехол и ослабьте гайку.

Подсказка: Заметьте положение компонентов. Это облегчит установку.

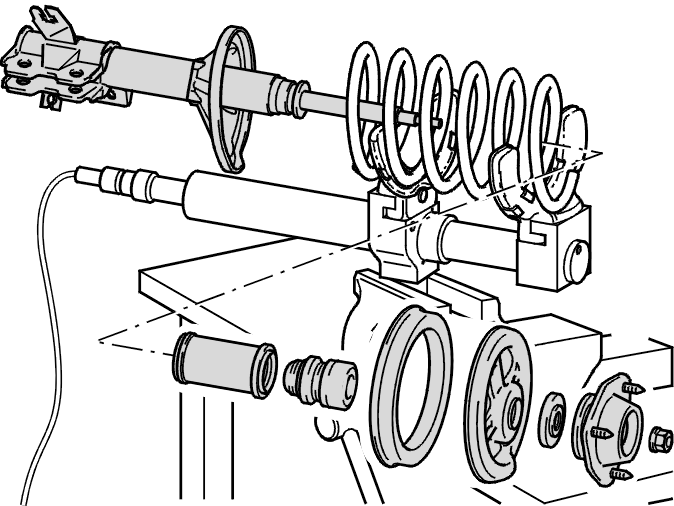

Снимите:

• подшипник пружинной стойки
• опорную плиту
• пружину
• ограничитель и втулку.

Проверка пружинной стойки

• Снимите ограничитель прогиба с противопыльного чехла
• Проверьте все компоненты на наличие износа. Если необходимо, замените.

Замена пружины

• Снимите пружину
• Снимите пружину. Заметьте расположение
• Установите новую пружину таким образом, чтобы между держателями пружины было как можно больше витков
• Создайте напряжение на пружине, чтобы можно было снова установить крепление амортизатора.

Примечание: Цветовой код на пружине должен быть направлен вниз к пружинной стойке.

Сборка пружинной стойки

Смажьте ограничитель вазелином. Установите ограничитель в противопыльный чехол.Полностью вытяните шток амортизатора.

Установите:

• резиновый ограничитель и противопыльный чехол
• пружинную стойку через пружину
• опорную плиту
• крепление
• верхнее крепление пружинной стойки
• гайку. Затяните пальцами.

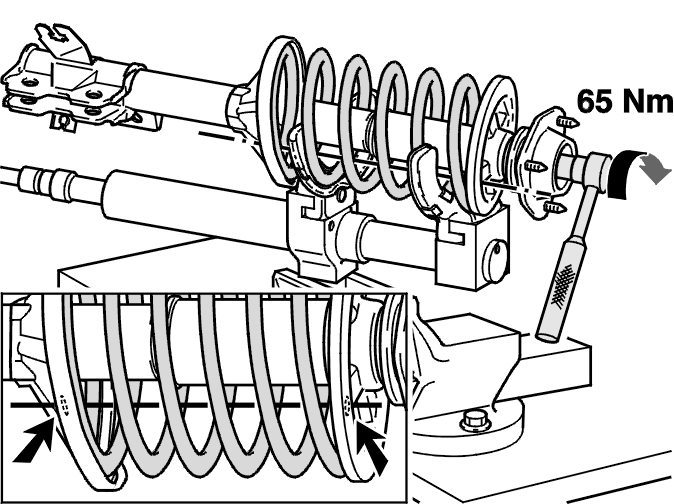

Установите опорные плиты таким образом, чтобы отверстия в плитах были выровнены.Осторожно разблокируйте пружину и убедитесь, что она правильно расположена в резиновом ограничителе на опорных плитах.Подсоедините специальный инструмент🔧 HAKNYCKEL RADIAL 32-62 MM. Затяните гайку. Затяните до 65 Н·м.Покройте подшипник смазкой.Установите пылезащитный чехол.Выньте пружинную стойку из специального инструмента.

Установка пружинной стойки

Установите пружинную стойку. Затяните три гайки рукой.Установите два винта шпинделя колеса. Затяните до 90 Н·м.

Установите:

• звено стабилизатора поперечной устойчивости. Затяните до 45 Н·м
• тормозной шланг и кабель ABS в кронштейн
• колесо. См. Подшипник/ступица/шпиндель переднего колеса, замена
• три гайки. Затяните до 40 Н·м.
