Пружина/амортизатор, задний, замена (1996, 1997)

Снятие амортизатора

Снимите:

• боковая панель, см.: Снятие и установка боковых панелей в багажном отсеке, S40 (S40) или (V40)
• изоляция
• защитный колпачок
• две гайки.

Снятие стабилизатора поперечной устойчивости

Снимите крепление стабилизатора поперечной устойчивости с левой и с правой стороны.

Снятие нижнего крепления амортизатора

• винт нижнего рычага тяги.
• винт амортизатора.

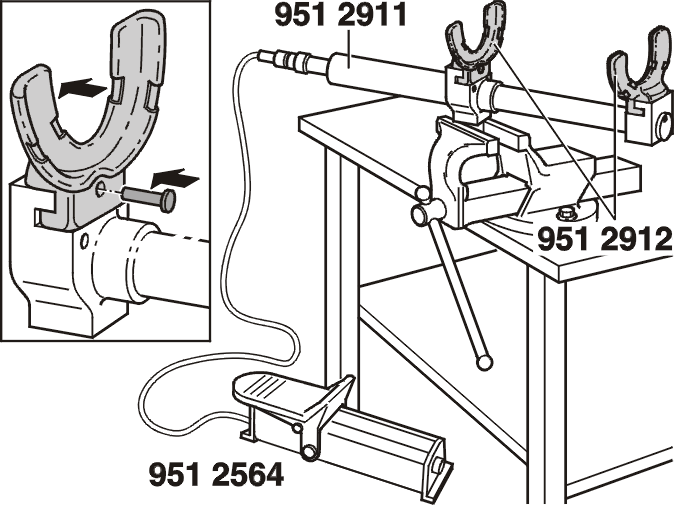

Сборка специального инструмента

Закрепите инструмент 🔧 HYDRAULKOLVв тисках.Установите оба пружинных держателя 🔧 KLO (STORLEK 0, TILL HYDRAULKOLV 9512911).Снимите фиксатор, поднимите пружинные держатели и установите на место фиксатор. При необходимости, снимите вначале другие держатели.Подсоедините инструмент 🔧 HYDRAULVERKTYG (SATS) или 🔧 HYDRAULPUMP (ANVÄNDS MED DRAGCYLINDER -5575) к соединительному шлангу 🔧 HYDRAULSLANG (FÖR HYDRAULPUMP 9995576-7).

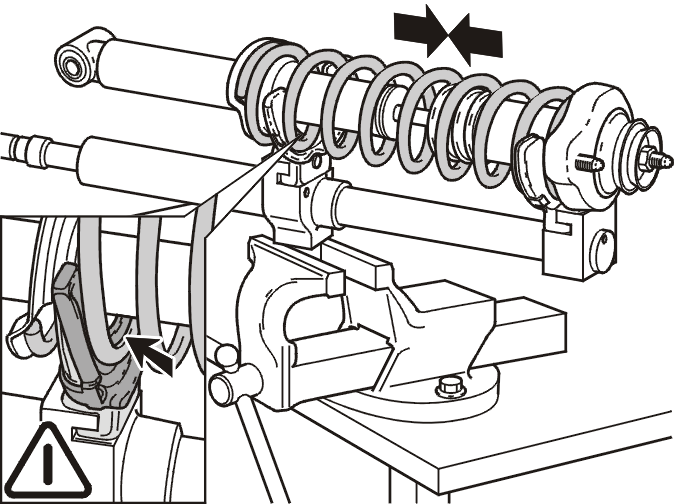

Сжатие пружины

• Установите захваты инструмента над 7 спиралями на пружине (6 спиралей на Nivomat).
• Сожмите пружину, накачивая инструментом, смотрите, чтобы пружина была правильно расположена в захватах.
• Сожмите пружину, пока она ни освободится.

Снятие амортизатора

Снимите:

• гайки амортизатора
• амортизатор
• пылезащитная манжета
• демпферная резинка.

Подсказка: Запомните расположение компонентов. Это облегчит сборку.

Проверьте все компоненты на износ и повреждения.

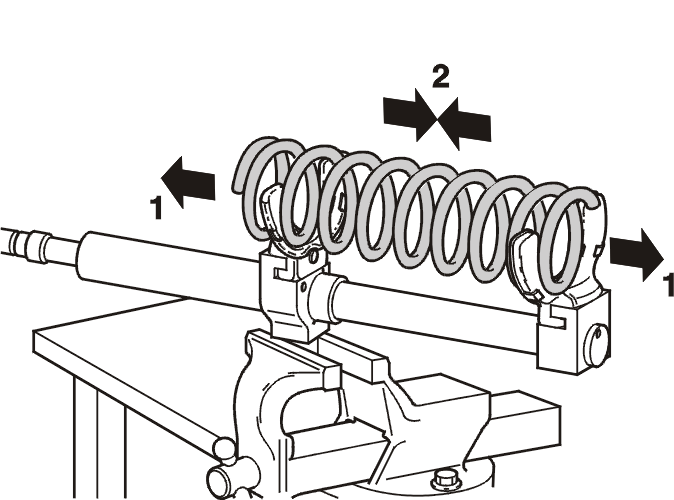

Установка пружины

• Снимите напряжение пружины.
• Снимите пружину. Запомните её расположение.
• Установите захваты инструмента над 7 спиралями на новой пружине (6 спиралей на Nivomat).
• Натяните пружину настолько, чтобы крепление амортизатора можно было опять установить на место.

Примечание: Код цвета пружины должен быть внизу на пружинной стойке.

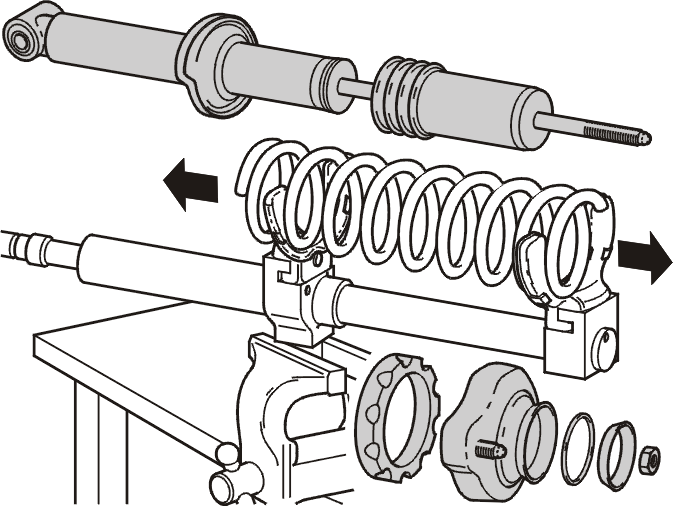

Сборка амортизатора и пружины

Вытяните поршень амортизатора насколько это возможно.

Установите:

• демпферная резинка с пылезащитной манжетой
• амортизатор через пружину
• верхняя чашечка пружины. Проверьте, чтобы она лежала параллельно (разница не более 3°) к креплению амортизатора.

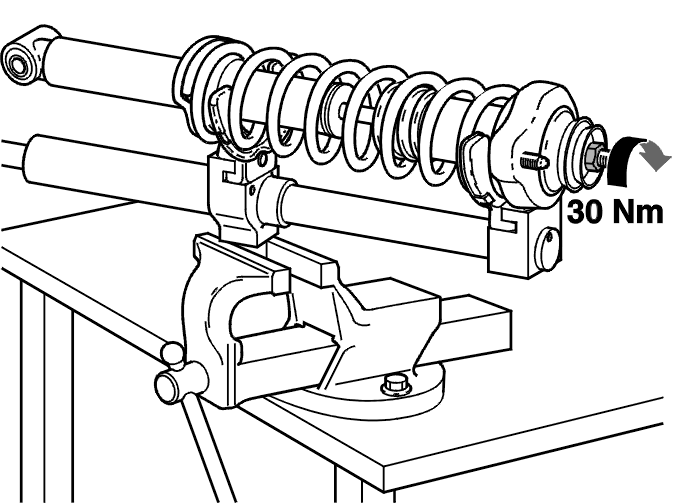

Проверьте, чтобы концы пружины лежали полностью внутри в чашечках пружины.Установите кольцо и новую гайку. Затяните с усилием до 30 Нм (амортизатор Nivomat: 25 Нм).

Проверка амортизатора

Дайте пружине медленно расшириться и проверьте, чтобы все компоненты стали в правильное положение.Снимите амортизатор и проверьте, чтобы резинка (А) стояла на месте на верхней чашечке пружины.

Осторожно: Неправильная установка резинового кольца (А) может вызвать утечку.

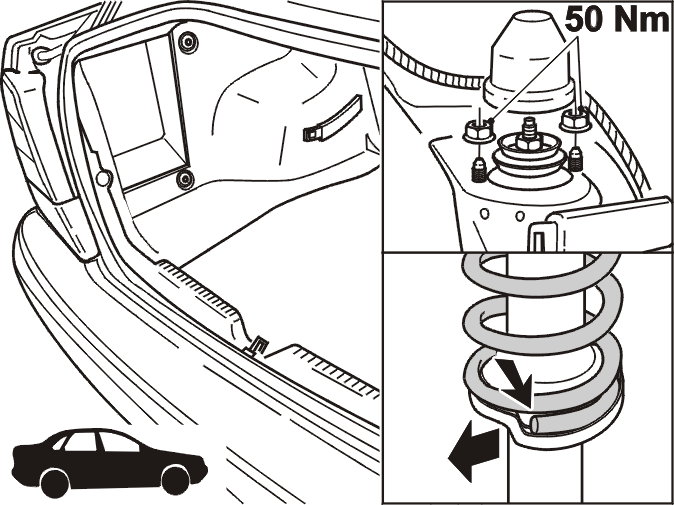

Установка верхнего крепления амортизатора

Установите:

• амортизатор в автомобиле и проверьте, конец нижней спирали был направлен назад
• верхние гайки амортизаторов. Используйте новые гайки и затяните с усилием в 50 Нм.
• защитный колпачок
• изоляция
• боковая панель, см.: Снятие и установка боковых панелей в багажном отсеке, S40 (S40) или (V40)

Установка нижнего крепления амортизатора

Примечание: Проверьте, чтобы конец нижней пружины был направлен назад.

Установите винт в нижний рычаг тяги.Прижмите вниз всю подвеску.Установите винт амортизатора.Затяните гайки (А) и (В). Используйте новые гайки.

Установка колес

Проверьте, чтобы тормозные диски и поверхность прилегания колесных дисков были чисты. Смажьте центральный винт ступицы консистентной смазкой (№ детали 1161397).Установите колесо и слегка затяните гайки.Затяните перекрестно до 110 Нм.При затяжке с помощью пневматического инструмента, должна использоваться динамометрическая 🔧 MOMENTHYLSA 21 MM S/V40 (BLÅ/VIT) ERSÄTTER 9512661головка.Дозатяните гайки рукой.

Осторожно: Важно затягивать гайки накрест, и с правильным моментом, чтобы избежать напряжения в тормозном диске.

Установите колпак ступицы.

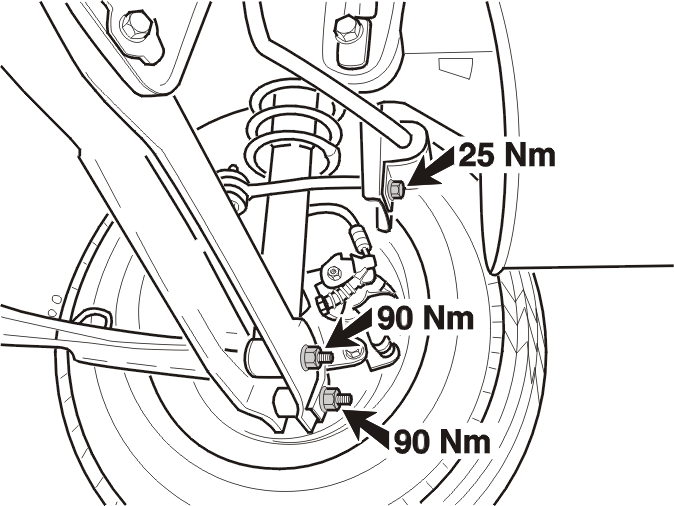

Затяжка нижнего рычага управления

Снимите опору и покачайте автомобиль несколько раз вверх и вниз.Закрепите стабилизатор поперечной устойчивости. Затягивайте с усилием в 25 Нм.

Затяните:

• винт на несущей раме с усилием в 90 Нм.
• винт на амортизаторе с усилием в 90 Нм.
