Применимость
| Модель | Двигатель | Год |
|---|---|---|
| XC90 | — | 2003–2015 |
Специальные инструменты
- 🔧 SPÄNNOK (BAKAXEL/ANVÄNDS MED -5660) 800 AWD
Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Снятие задней пружины
Поднимите автомобиль.Снимите колеса.Установите натяжное устройство🔧 SPÄNNOK (BAKAXEL/ANVÄNDS MED -5660) 800 AWD. См.Натяжное устройство 999 5659, инструкции для пользователя.Отожмите натяжное устройство вверх приблизительно на 25 мм.Выверните винт из нижнего крепления амортизатора.Вожмите натяжное устройство вверх в нормальное положение.

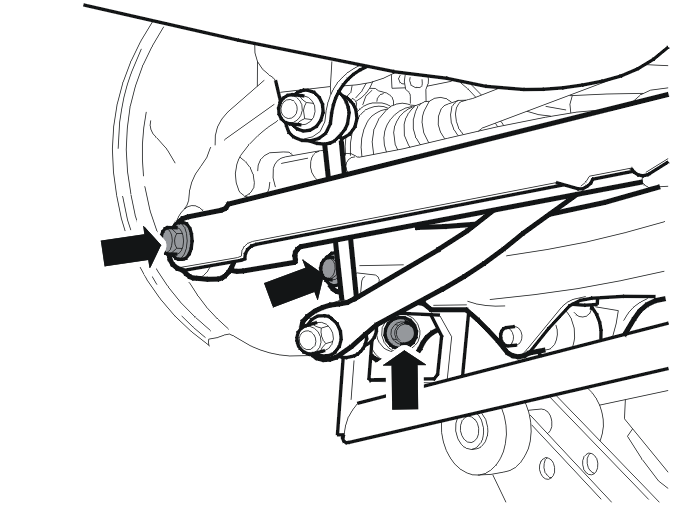

Снимите:
- винт для раскоса и шпинделя колеса. Снимите раскос и положите его на верх шпинделя колеса.
-
- винт для продольной стойки и шпинделя колеса
- винт для рычага управления и шпинделя колеса
Только автомобили с биксеноновыми фонарями
Снимите датчик положения биксеноновых фонарей. См.Датчик положения, биксеноновые фонари, замена.
Опустите рычаг управления с натяжным устройством. Пружина теперь разгружена.Опустите натяжное устройство. Поверните натяжное устройство так, чтобы оно было расположено вдоль автомобиля.Прижмите рычаг управления вниз рукой. Снимите пружину.
Момент затяжки
Моменты затяжки см. в Момент затяжки.
Установка задней пружины

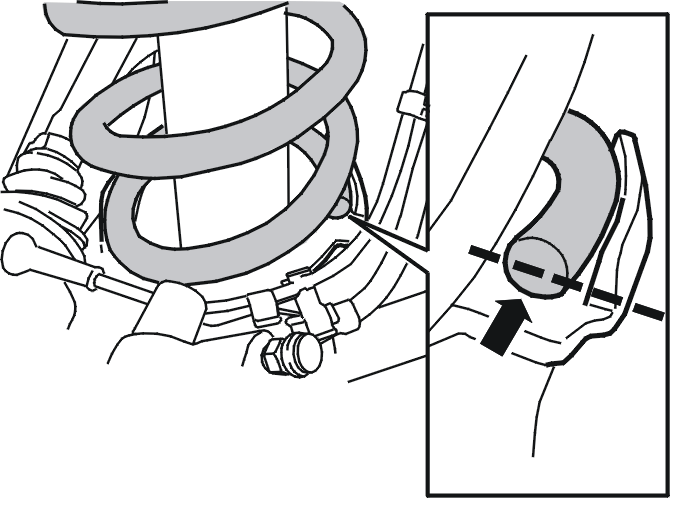

Установите новую пружину.Убедитесь, что пружина правильно установлена в нижнем гнезде пружины.
Поднимите снятый рычаг управления рукой. Расположите натяжное устройство в направляющих.
Примечание: Натяжное устройство должно находиться как можно дальше на пластинах натяжного устройства, чтобы достичь правильной подъемной силы.
Примечание: убедитесь, что крепление амортизатора подходит под выступы крепления рычага управления.

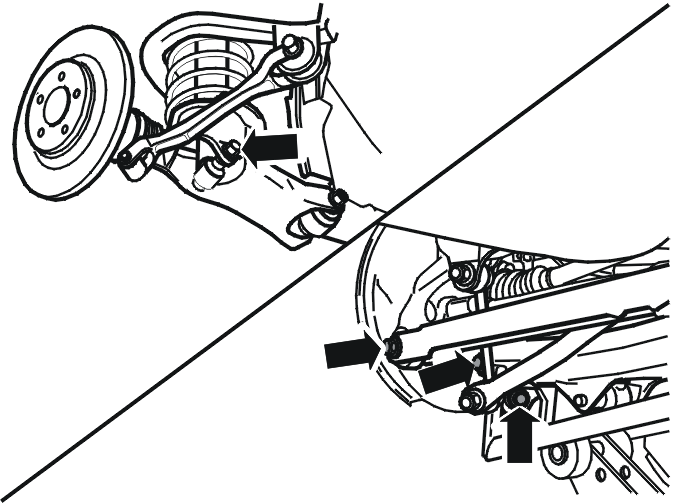

Поднимите рычаги управления так, чтобы можно было установить винт рычага управления и бокового звена. Выровняйте винт. Затяните рукой. Пока не затягивайте.Опустите натяжное устройство. Установите винт в нижнем креплении амортизатора. Пока не затягивайте.Натяните рычаги управления до нормального положения. См.Натяжное устройство 999 5659, инструкции для пользователя.Затяните винты рычага управления, бокового звена и амортизатора. M12Зафиксируйте раскос к шпинделю колеса новой контргайкой M12. Затяните.
Только автомобили с биксеноновыми фонарями
Установите датчик положения биксеноновых фонарей. См.Датчик положения, биксеноновые фонари, замена.
Завершение
Снимите натяжитель согласно:Натяжное устройство 999 5659, инструкции для пользователя.Установите колесо. См.:Установка колес.
Проверьте и отрегулируйте выравнивание фар согласно Фары, регулировка.
