Проводка для фаркопа, на 13 штырьков (2008, 2009)

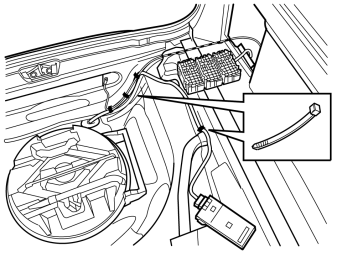

• Возьмите три винта с гайками из комплекта и установите контактный разъём в кронштейн.

• Извлеките резиновую втулку из пола и отложите ее в сторону. Она больше не будет использоваться.

• Введите провод с контактным разъемом в отверстие в нише для запасного колеса и установите резиновую втулку.

Примечание: Установите резиновую втулку так, чтобы внутри кабель был направлен влево.
- Подгоните длину провода от контакта до резиновой втулки так, чтобы провод не слишком провисал под автомобилем.

• Проверьте, чтобы провод не истирался о защиту для фары. Подогните при необходимости.

Пункты 9-16 относятся к автомобилям, изготовленным ранее недели w0946

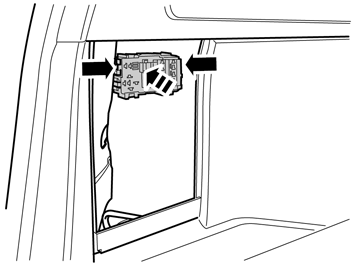

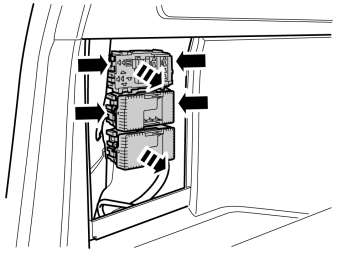

• Вдавите фиксаторы по бокам держателя предохранителей и вытащите его вперед.

• Отогните в сторону изоляцию слева спереди в отсеке багажника.
• Протяните провод от резиновой втулки вдоль имеющихся жгутов проводки к модулю прицепа (TRM) в переднем крае левой стороны отсека багажника.
• Подсоедините серый контактный разъем к модулю.

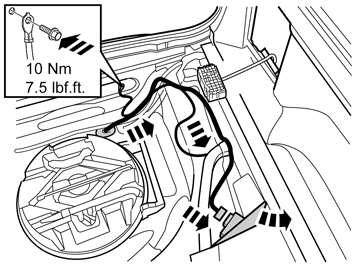

• Возьмите винт соединения с "массой" из комплекта и затяните провод заземления к точке заземления слева в задней основе. Затяните винт с моментом 10 Нм.

• Введите внутрь спиральную проволоку из отсека в держатель предохранителей и выведите наружу в заднем крае опоры в грузовом полу.

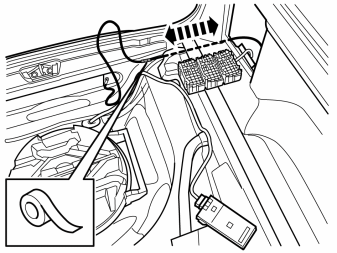

• Обмотайте пленкой конец оставшегося кабеля и проложите его вперед по отделению к держателю предохранителей.
• Убедитесь с том, что кабель не цепляется за острые края.

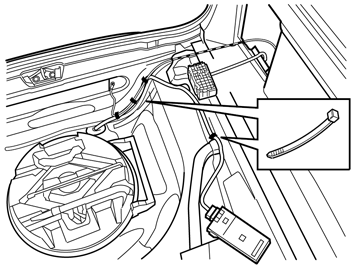

• Закрепите провод модуля, избыточную длину провода заземления и провод держателя предохранителей у грубого жгута проводки и кабельного канала с помощью ленточных зажимов из комплекта.

Иллюстрации A и B

• Сожмите вместе клещи на фиксаторе держателя предохранителей на модуле, в который должен быть вдавлен кабель, и потяните вверх.
• Осторожно отогните в стороны передний и задний элемент держателя предохранителей гладилкой, чтобы черный передний элемент немного сдвинулся назад.

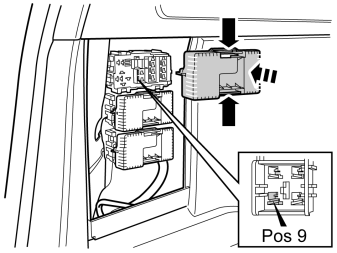

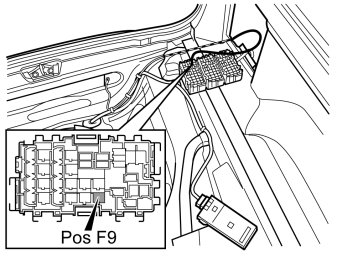

• Подсоедините кабель к свободному гнезду в положение, отмеченное F9 на задней стороне верхнего модуля.
• Установите на место фиксатор в заднем элементе.

В

• Возьмите предохранитель 15A из комплекта и установите в положение 9 в модуле.
• Установите на место крышку.

Пункты 17-24 относятся к автомобилям, изготовленным после недели w0946, у которых имеется только один держатель предохранителей/реле

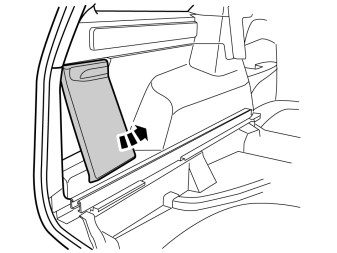

• Установите на место панель держателя предохранителей.
• Отогните обратно изоляцию, закрывающую модуль управления.

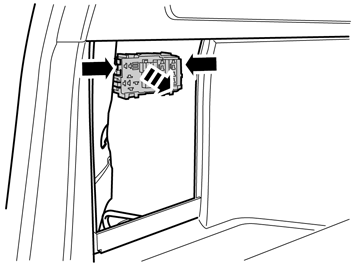

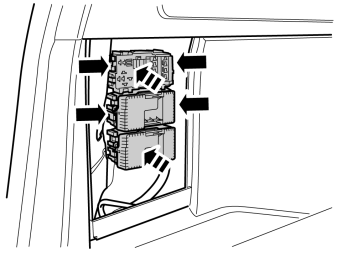

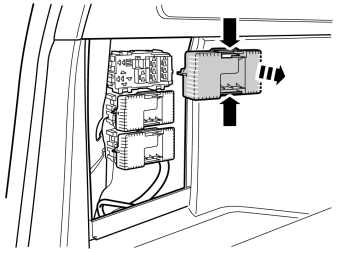

• Вдавите фиксаторы по бокам держателя предохранителей и вытащите его вперед.

• Отогните в сторону изоляцию слева спереди в отсеке багажника.
• Протяните провод от резиновой втулки вдоль имеющихся жгутов проводки к модулю прицепа (TRM) в переднем крае левой стороны отсека багажника.
• Подсоедините серый контактный разъем к модулю.

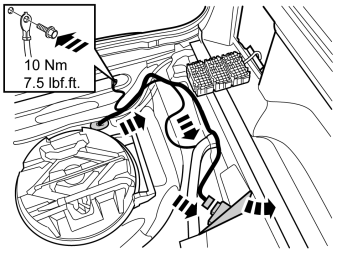

• Возьмите винт соединения с "массой" из комплекта и затяните провод заземления к точке заземления слева в задней основе. Затяните винт с моментом 10 Нм.

• Введите внутрь спиральную проволоку из отсека в держатель предохранителей и выведите наружу в заднем крае опоры в грузовом полу.

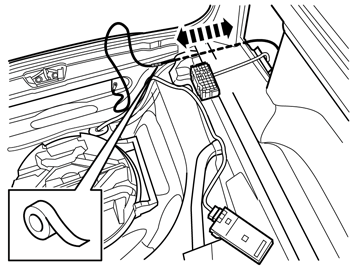

• Обмотайте пленкой конец оставшегося кабеля и проложите его вперед по отделению к держателю предохранителей.
• Убедитесь с том, что кабель не цепляется за острые края.

• Закрепите провод модуля, избыточную длину провода заземления и провод держателя предохранителей у грубого жгута проводки и кабельного канала с помощью ленточных зажимов из комплекта.

Иллюстрации A и B

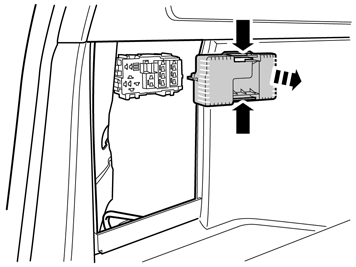

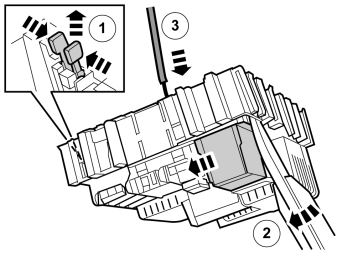

• Сожмите вместе клещи на фиксаторе держателя предохранителей на модуле, в который должен быть вдавлен кабель, и потяните вверх.
• Осторожно отогните в стороны передний и задний элемент держателя предохранителей гладилкой, чтобы черный передний элемент немного сдвинулся назад.

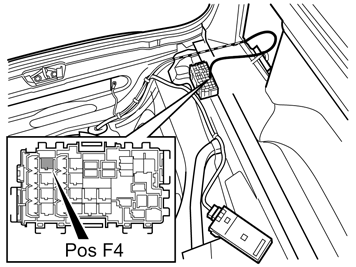

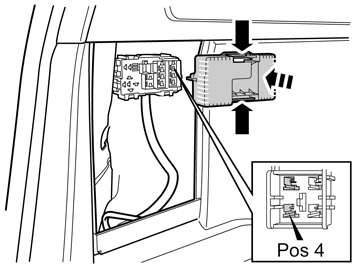

• Подсоедините кабель к свободному гнезду в положение, отмеченное F4 на задней стороне модуля.
• Установите на место фиксатор в заднем элементе.

• Возьмите предохранитель 15A из комплекта и установите в положение 4 в модуле.

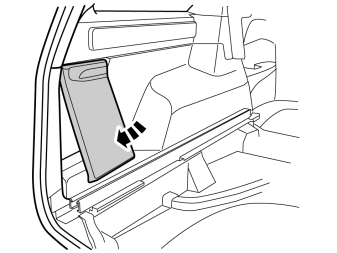

• Установите на место панель держателя предохранителей.
• Отогните обратно изоляцию, закрывающую модуль управления.

Проверка 13-штырькового контактного разъёма

Примечание: Для надлежащего функционирования модуль прицепа (TRM) должен быть запрограммирован с использованием программного обеспечения.

Позиция - функция

• 1 - Левый указатель поворота
• 2 - Задний противотуманный фонарь
• 3 - Масса
• 4 - Правый указатель поворота
• 5 задние стояночные огни, справа
• 6 - Стоп-сигнал
• 7 задние стояночные огни, слева
• 8 - Сигнал заднего хода
• 9 - Напряжение питания +12В
• 10 - Зарядка +12В, только при включенном зажигании
• 11 - Масса
• 12 - Не используется
• 13 - Масса
