Проводка адаптера, выключатель, замена

Снятие нагреваемых датчиков кислорода

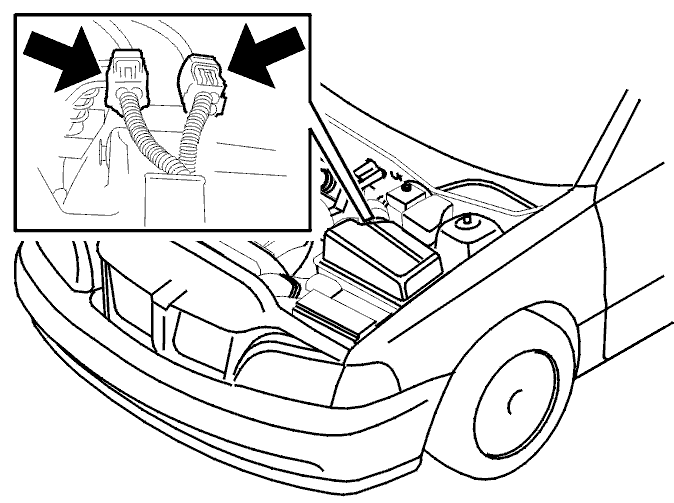

Разъемы для нагреваемых датчиков кислорода находятся на коробке передач.

Подготовка

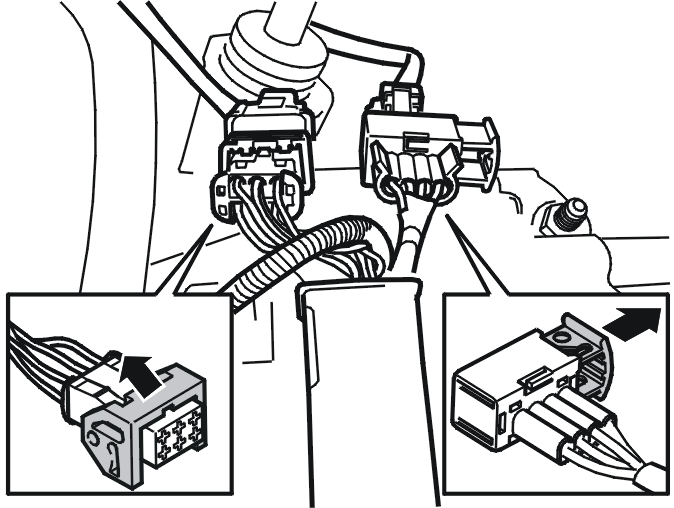

Выключите зажигание.Снимите корпус воздухоочистителя.Отсоедините впускной шланг между воздухоочистителем и турбонагнетателем от турбонагнетателя.Откройте защелки и отсоедините оба разъема для нагреваемых датчиков кислорода.

Нагреваемые датчики кислорода, снятие

См.Нагреваемый датчик кислорода, замена.

Установка переходного кабеля

Примечание: Убедитесь, что концы защитного кожуха на переходном кабеле направлены вниз, с тем чтобы в защитном кожухе не собиралась вода.

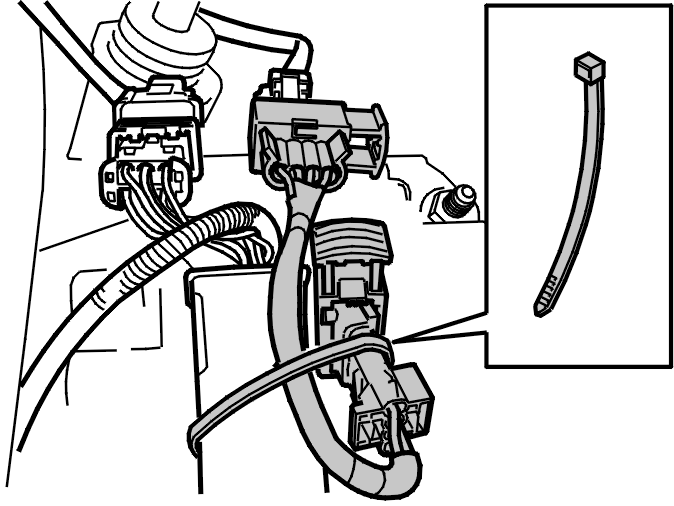

Установите:

• переходный кабель между имеющимися 4-штырьковыми разъемами
• ленточный хомут, как показано на иллюстрации.

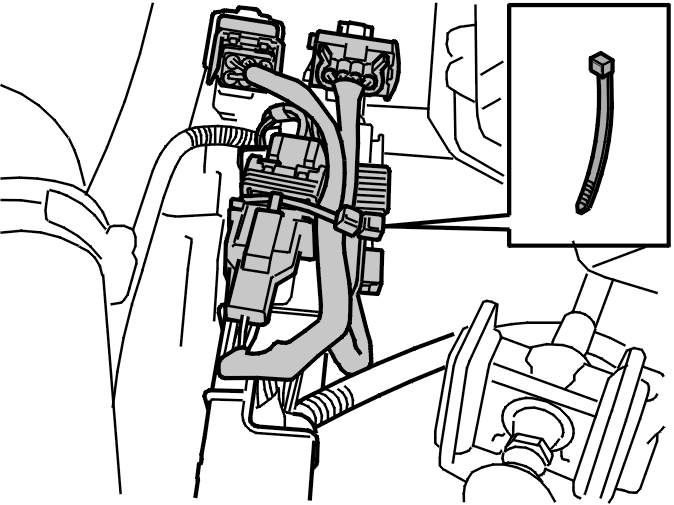

Установите переходную проводку между имеющимися 6-штырьковыми разъемами.

Примечание: Убедитесь, что концы защитного кожуха на переходном кабеле направлены вниз, с тем чтобы в защитном кожухе не собиралась вода.

Установите:

• впускной шланг между воздухоочистителем и турбонагнетателем на турбонагнетатель
• корпус воздухоочистителя.
