Провод электропитания насоса системы Pulsair (с плавкой перемычкой), замена

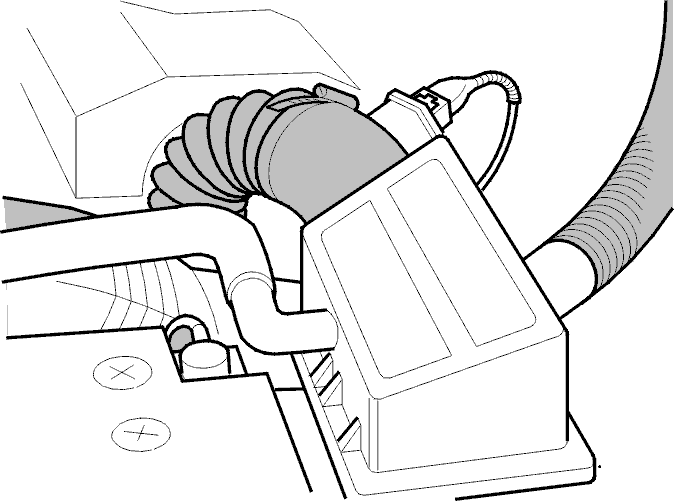

Снятие кожуха воздушного фильтра

Отделите:

• разъем датчика массового расхода воздуха (MAF)
• впускной шланг
• шланг подачи свежего воздуха с датчика массового расхода воздуха
• шланг предварительного нагрева с кожуха воздушного фильтра.

Снимите кожух воздушного фильтра и отложите его в сторону.

Снятие аккумуляторной батареи

Отделите:

• наконечники положительного и отрицательного проводов аккумуляторной батареи
• скобу аккумуляторной батареи

Снимите аккумуляторную батарею с автомобиля.

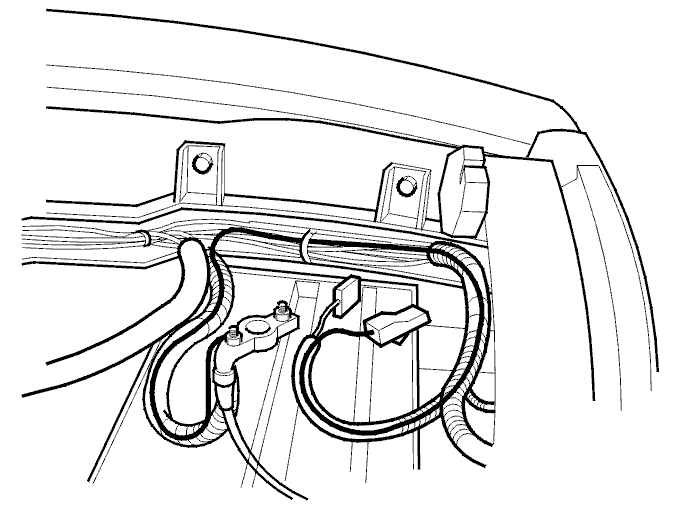

Отсоединение разъема

• Отсоедините разъемы провода электропитания и провода сигнала от реле насоса системы Pulsair.
• Разрежьте ленточные хомуты, фиксирующие проводку.
• Положите провода на полку аккумуляторной батареи.

Демонтаж/монтаж провода электропитания

• Отсоедините крышку кабельного канала и отведите ее в сторону.
• Вскройте оставшуюся кабельную оболочку и выньте провод электропитания.
• Обрежьте провод электропитания как можно ближе к положительному кабельному наконечнику.
• Подсоедините новый провод электропитания к положительному кабельному наконечнику, замените кабельные оболочку и канал, уложите их на прежнее место.
• Скрепите все кабельные оболочки с помощью изоляционной ленты. Поставьте на место крышку кабельного канала, используя новые ленточные хомуты.

Подсоединение разъемов

• Проложите проводку к реле насоса системы Pulsair.
• Подсоедините разъемы к реле.
• Закрепите проводку хомутом.

Установка аккумуляторной батареи

Поставьте аккумуляторную батарею на полку.

Установите:

• скобу аккумуляторной батареи
• наконечники положительного и отрицательного проводов аккумуляторной батареи

Установка кожуха воздушного фильтра

Установите на свое место кожух воздушного фильтра.

Подсоедините:

• шланг предварительного нагрева к кожуху воздушного фильтра
• шланг подачи свежего воздуха к датчику массового расхода воздуха
• впускной шланг
• разъем датчика массового расхода воздуха (MAF)
