Проверьте/замените регулятор давления

Проверьте шланг давления

Проверьте шланг между регулятором давления и регулирующим клапаном турбокомпрессора (TCV).Замените при необходимости.

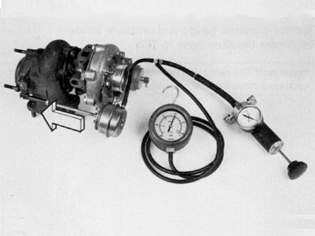

Тест на протечки регулятора давления

Подсоедините манометр 🔧 TRYCKMÄTARE (LADDNINGSTRYCK-BRÄNSLETRYCK) и прибор для измерения герметичности 🔧 DORN (MONT-LAGER BAKRE UTG.AXEL) AW30-43,AW71 к регулятору давления.

Если нет давления или движения на толкателе, замените регулятор давления.

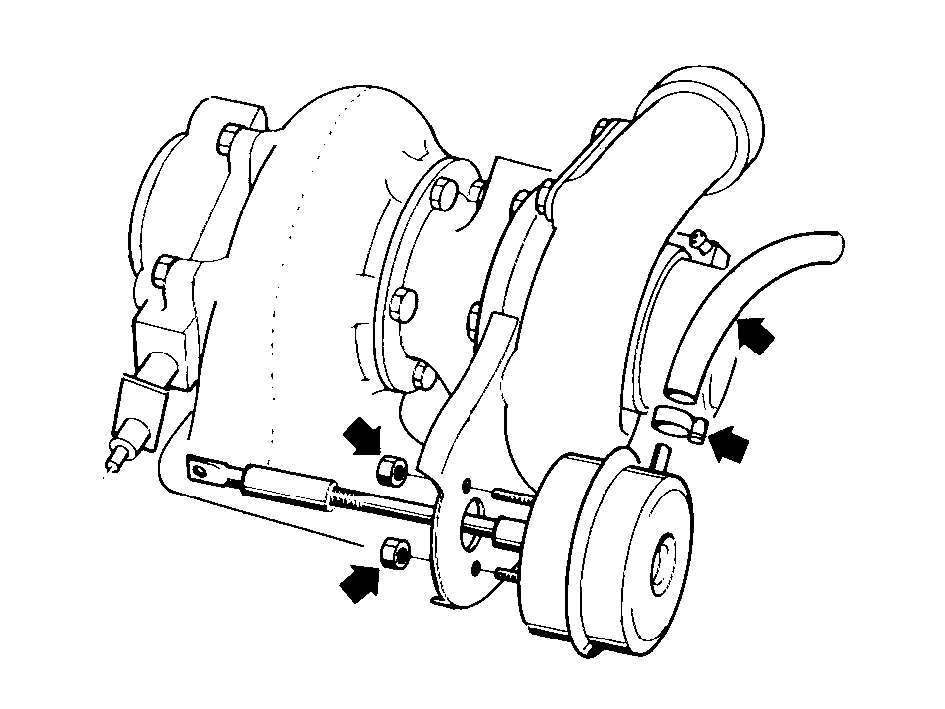

Замена регулятора давления

Удалите оставшийся зажим/штырь с рычага регулирующего клапана давления наддува (ВРС) и удалите толкатель.Отсоедините регулятор давления от кронштейна.

Установите новый регулятор давления.

Используйте новыегайки.Поверните вывод шланга в сторону корпуса компрессора.затяните оболочку регулятора на кронштейне и установите шланг давления на регулятор давления.

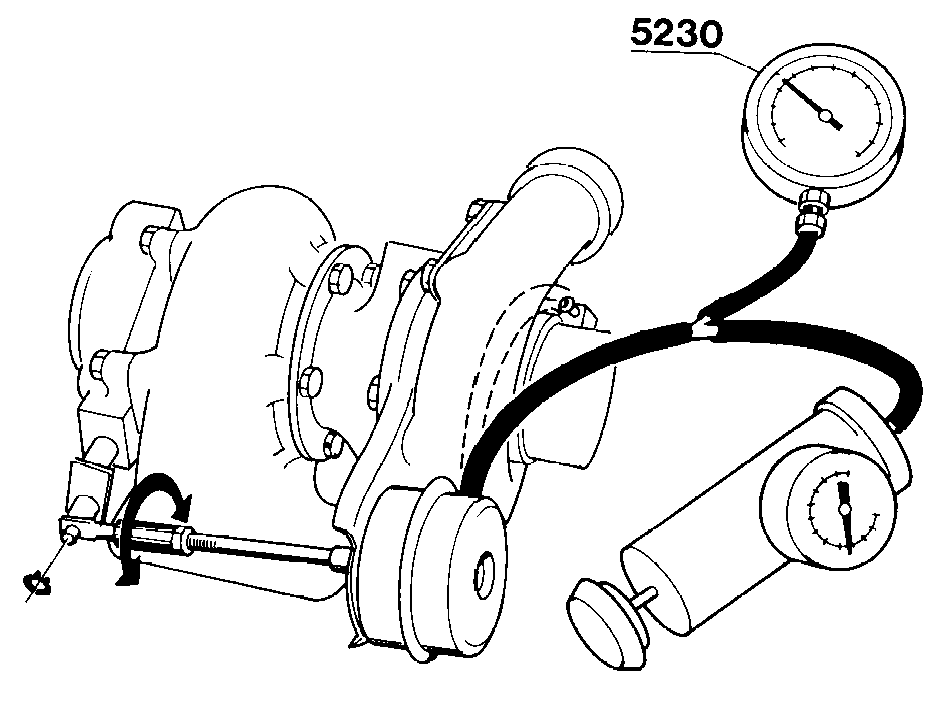

Изначальная установка толкателя

Подсоедините манометр 🔧 TRYCKMÄTARE (LADDNINGSTRYCK-BRÄNSLETRYCK) и прибор для измерения герметичности 🔧 DORN (MONT-LAGER BAKRE UTG.AXEL) AW30-43,AW71 к регулятору давления.

Сдвиньте заслонку клапана регулятора давления (ВРС) в сторону корпуса турбины (клапан закрыт).Отрегулируйте толкатель так, чтобы он точно входил в выступ заслонки.Установите оставшийся зажим/штырь и затяните контргайку.Удалить манометр и прибор для измерения герметичности. После этого подключите трубку давления к регулирующему клапану турбокомпрессора (TCV).

Осторожно: Толкатель не должен быть перекручен во время подгонки. Если толкатель перекручен, то может быть повреждена диафрагма.
