Проверьте момент затяжки фланцевых гаек

Стопорные гайки, проверьте момент затяжки и проверьте на наличие утечки

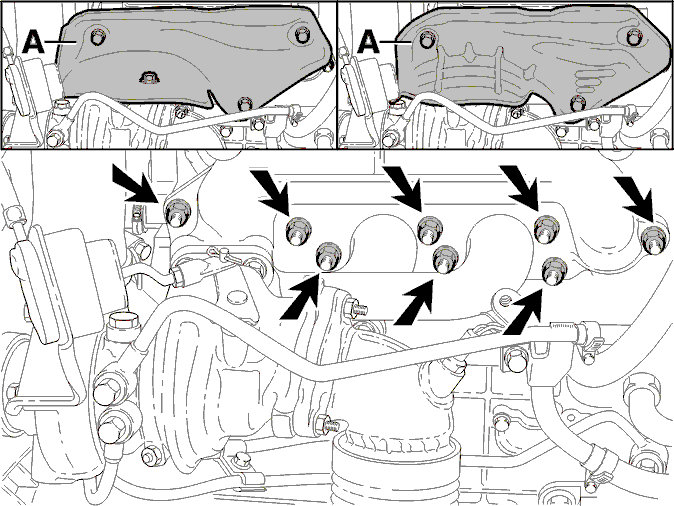

Снимите:

• крышку двигателя -1999
• теплоизоляционный щиток (А) над выпускным коллектором.

Проверьте момент затяжки всех стопорных фланцевых гаек, прикрепляющих выпускной коллектор к головке цилиндров.Момент затяжки25 Н·м.Если момент затяжки слишком низкий или фланцевая гайка (гайки) отсутствует, нонет утечкииз системы выпуска выхлопных газов между головкой цилиндров и выпускным коллектором:Метод А: Замените фланцевые гайки.Если имеетсяутечкаиз системы выпуска выхлопных газов между выпускным коллектором и головкой цилиндров.Метод В: Замените прокладку. Убедитесь, что выпускной коллектор не деформирован.

Правильный момент затяжки:
Никаких последующих действий не требуется.

Установите:

• теплоизоляционный щиток, затяните до25 Н·м
• крышку двигателя -1999.

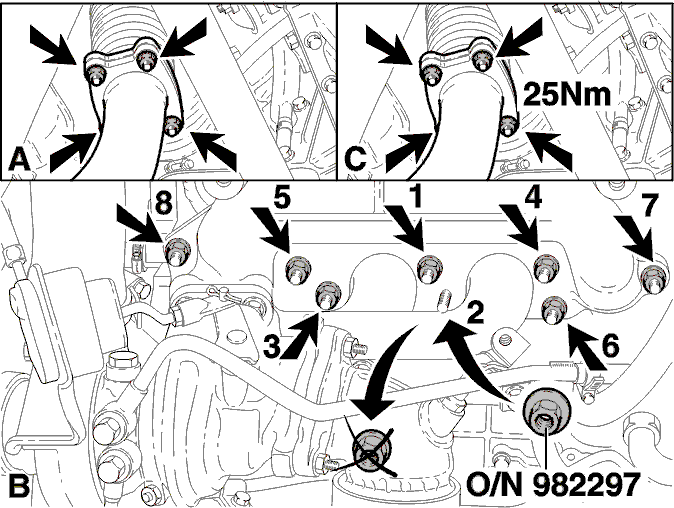

А: Установка и затяжка новых стопорных гаек

Отсоедините переднюю выхлопную трубу от турбонагнетателя.Ослабьте стойку между выпускным коллектором и блоком цилиндров.Ослабьте все фланцевые гайки, прикрепляющие выпускной коллектор к головке цилиндров, до степени, при которой возможно вращение пальцами.Снимите старые гайки поодиночке. Замените их на новые гайки с пружинными зубчатыми шайбами, номер 982297. Затяните новые гайки пальцами.Затяните новые гайки до32 Н·м, начиная от центра и продвигаясь по направлению к внешней части выпускного коллектора.Расположите стойку. Затяните до25 Н·м.Расположите переднюю выхлопную трубу. Используйте новую прокладку. Затяните гайки до25 Н·м.

Примечание: Убедитесь, что компоненты системы выпуска не находятся в напряженном состоянии во время установки.

Проверьте на наличие утечек.Установите теплоизоляционный щиток. Затяните до25 Н·м.Установите крышку двигателя -1999.

В: Замена прокладки выпускного коллектора и проверка выпускного коллектора на наличие деформации

Снимите выпускной коллектор с головки цилиндров. См. VIDA: Система выпуска выхлопных газов, Замена компонентов. Модельный год -2000.См. VIDA: Замена выпускного коллектора. Модельный год 2000-.Очистите сопрягаемые поверхности между коллектором и головкой цилиндров.Убедитесь, что выпускной коллектор не деформирован. Используйте прямой край и щуп.

Показания:

• 0,45 мми более, замените выпускной коллектор
• 0,15 - 0,45 мм, зашлифуйте выпускной коллектор, пока он не станет ровным. Не сошлифовывайте более0,30 мм
• 0,15 мми менее, шлифование не требуется.

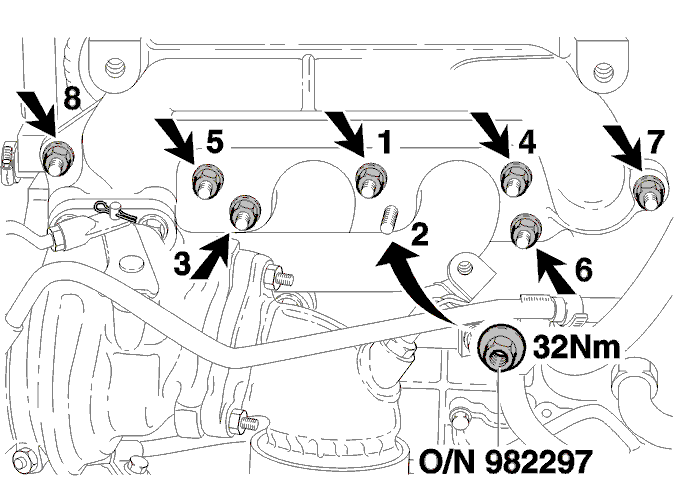

Выпускной коллектор, установка

Установите выпускной коллектор на головку цилиндров: См. VIDA, Системы выпуска выхлопных газов, Замена компонентов. Модельный год - 2000.См. VIDA: Замена выпускного коллектора. Модельный год 2000-.

Примечание: Всегда используйте новые гайки,номер 982297.

Затяните гайки до32 Н·м, начиная от центра и продвигаясь по направлению к внешней части выпускного коллектора.

Примечание: Убедитесь, что компоненты системы выпуска не находятся в напряженном состоянии во время установки.

Выполните проверку функционирования и проверку на наличие утечек.Установите теплоизоляционный щиток на выпускной коллектор. Затяните до25 Н·м.Установите крышку двигателя -1999.
