Проверьте герметичность впускной системы (B5204T2, B5204T3, B5234FS)

Подготовка

• Убедитесь, что все шланги не повреждены, стоят на своем месте и закреплены хомутами.

Подключение

• Отсоедините шланг подачи свежего воздуха от датчика массового расхода воздуха.
• Вместо модуля рулевого колеса присоедините инструмент🔧 ADAPTER (INSUGSYSTEM.ANVÄNDS MED -5544)P200-900с регулятором давления🔧 REGULATOR (ANVÄNDS MED 9995545 -99955469к шлангу подачи свежего воздуха и затяните хомут.
• При помощи специального зажима пережмите шланг вентиляции картера.
• Отсоедините крышку масляного фильтра.
• Отсоедините нижний шланг от продувочного клапана EVAP.

Проверьте:

• Подсоедините шланг сжатого воздуха и настройте регулятор на давление макс.0,3 бар.
• Через маслоналивную горловину должен слышаться тихий шипящий звук. Он возникает вследствие открытия впускного клапана и утечки воздуха из цилиндра через поршневые кольца.

• Проверьте компоненты и соединительные элементы согласно Проверка компонентов и:Проверка контактов.
• Если имеются сомнения в герметичности, напылите на соединения мыльный раствор.
• Допустимо образование пузырьков вокруг вала дроссельной заслонки.
• Допустимо образование маленьких пузырьков между корпусом дроссельной заслонки и впускным шлангом (если он пластмассовый). Если патрубок сделан из резины, пузырьков быть не должно.
• Проверка герметичности продувочного клапана EVAP. Утечки быть не должно.

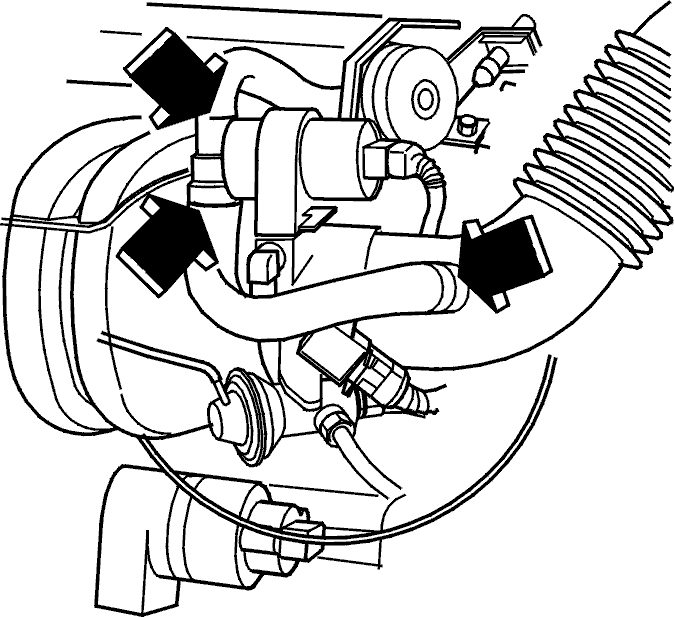

Проверка продувочного клапана EVAP

Отделите:

• Инструменты:🔧 ADAPTER (INSUGSYSTEM.ANVÄNDS MED -5544)P200-900с регулятором давления🔧 REGULATOR (ANVÄNDS MED 9995545 -99955469от шланга подачи свежего воздуха
• шланги продувочного клапана EVAP
• Разъем.
• подсоедините вакуумный насос🔧 VAKUUMPUMP AT, шланг к штуцеру шланга под разъемом
• откачайте воздух
• Вакуумметр должен показывать стабильное значение разрежения.
• если разрежение падает, замените продувочный клапан EVAP.

После проверки поставьте на место клапан, шланги разъем. При установке используйте клещи🔧 UTGÅR(ERSATT AV 9512619)и новый хомут для шланга, номер детали 97 81 65-9.
