Проверка/замена системы выпуска выхлопных газов

Проверка на наличие утечки в системе выпуска выхлопных газов

Осторожно: Если автомобиль недавно использовался, система выпуска выхлопных газов может быть очень горячей. Дайте автомобилю остыть, прежде чем начинать проверку, в противном случае может быть поврежден специальный инструмент

• Подсоедините специальный инструмент🔧 ADAPTER (AVGASSYSTEM.ANVÄNDS MED -5544)P200-900и регулятор давления🔧 REGULATOR (ANVÄNDS MED 9995545 -99955469к выхлопной трубе
• Прикрепите специальный инструмент лентой к выхлопной трубе, чтобы не допустить утечки
• Установите проверочное давление на:0,4 кПаВ зависимости от состояния системы выпуска выхлопных газов может быть необходимо более низкое давление.

• Проверьте систему выпуска выхлопных газов, нанеся распылителем мыльный раствор на стыки и соединения между головкой цилиндров и нагреваемым датчиком кислорода
• Допустимо появление лишь небольших пузырьков
• Уделяйте особое внимание соединению EGR между впускным и выпускным коллектором
• Снимите специальный инструмент.

Замените нисходящую трубу

Нанесите распылителем антикоррозийный состав на все компоненты.

Снимите:

• Задний брызговик двигателя с правой стороны

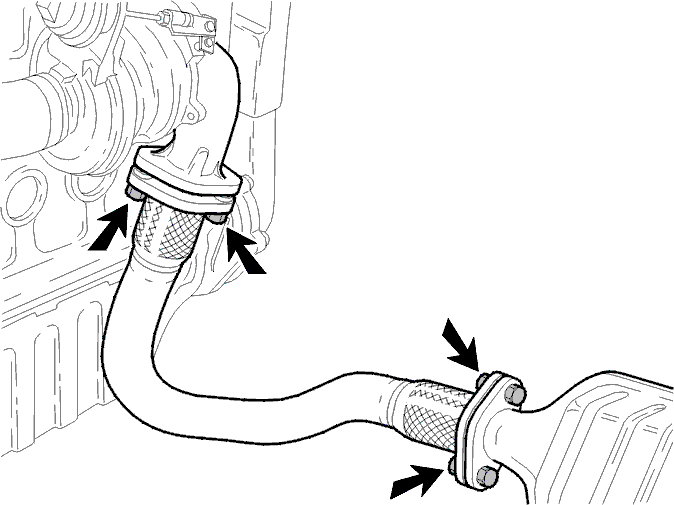

• два болта на каталитическом преобразователе
• Две гайки на турбонагнетателе (TC) и снимите нисходящую трубу
• Снимите прокладки.

Установите:

• Очистите поверхности крепления
• Используйте новые прокладки, болты и гайки
• Прикрепите нисходящую трубу с прокладкой к турбонагнетателю (TC). Момент затяжки25 Н·м
• Прикрепите нисходящую трубу с прокладкой к каталитическому преобразователю. Момент затяжки40 Н·м
• Запустите двигатель и проверьте на наличие утечек
• Установите брызговик двигателя с правой стороны.

Замените систему выпуска выхлопных газов в сборе

Примечание: Проверьте крепежные подбалки: установите новые, если необходимо.

Между системой выпуска выхлопных газов и кузовом должен быть зазор не менее 20 мм.

• Всегда используйте новые прокладки, гайки и болты
• Установите все компоненты и системы, затяните пальцами
• Подвесьте выхлопную трубу на крепежных подбалках.

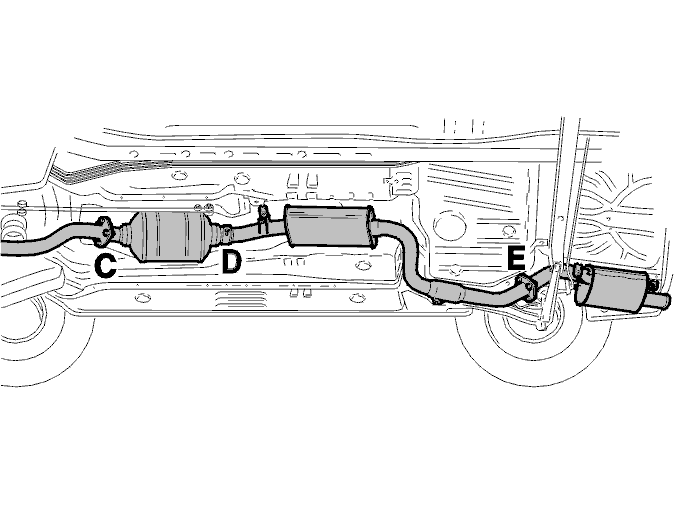

Затяните систему выпуска выхлопных газов в сборе:

• Соединение (Е) глушитель/выхлопная труба55 Н·м
• Каталитический преобразователь к нисходящей трубе (С)40 Н·м
• Каталитический преобразователь к выхлопной трубе (D)50 Н·м
• Болты крепежной подбалки13 Н·м
• Запустите двигатель и проверьте на наличие утечек.
