Проверка/замена системы выпуска отработавших газов

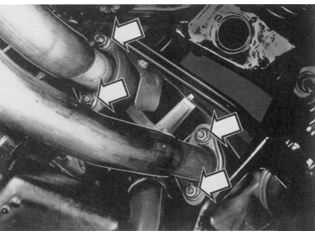

Отсоедините переднюю выхлопную трубу

Отверните гайки фланцевых соединений у коллектора.

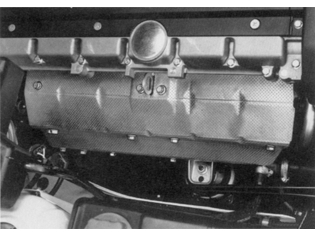

Снимите теплоизоляционный щиток

Снимите теплоизоляционный щиток (12 винтов).Снимите теплоизоляционный щиток.

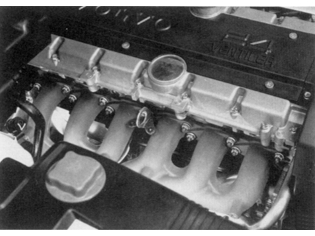

Снимите выхлопные трубы и прокладки

Проверьте поверхности для прокладок на головке цилиндров и не передней выхлопной трубе.Очистите поверхности для прокладок.Проверьте шпильки, момент затяжки 20 Н·м, и гайки, момент затяжки 25 Н·м. Замените при необходимости.

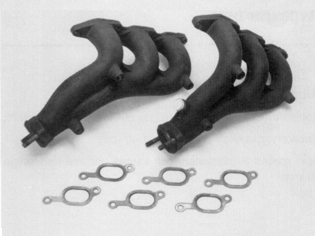

Установите выпускной коллектор

Используйте новые прокладки.Закрепите коллектор на блоке цилиндров, момент затяжки 25 Н·м.Установите подъемную проушину на шпильки между 3 и 4 выпускными каналами.Используйте медную пасту, номер детали 1 161 035-9.

Установите теплоизоляционный щиток

Смонтируйте теплоизоляционный щиток на коллекторе, момент затяжки 15 Н·м.

Установите переднюю выхлопную трубу

Затяните фланцевое соединение с коллектором, момент затяжки 60 Н·м (M10), момент затяжки 40 Н·м (M8).Используйте медную пасту.

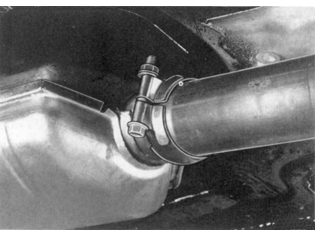

Примечание: Ослабьте фланцевое соединение после каталитического нейтрализатора тройного действия и снова затяните его моментом 25 Н·м. Это необходимо для предотвращения напряжений в системе.

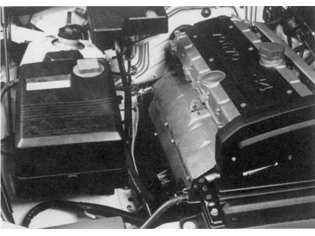

Проверьте функционирование

Заведите двигатель.Проверьте наличие утечек.

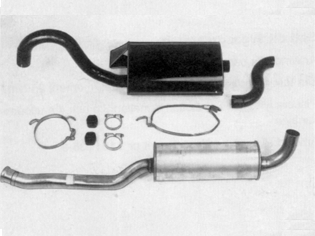

Общие сведения

Проверьте резиновые крепления, если необходимо, замените.При соединении трубы должны входить друг в друга приблизительно на 40 мм.Зазор между элементами системой выпуска отработавших газов и кузовом автомобиля должен быть не менее 20 мм.

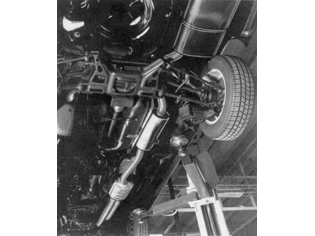

Установка системы в сборе

Чтобы избежать напряжений в системе, выполните следующие операции.Установите переднюю выхлопную трубу и затяните фланцевое соединение с выпускным коллекторомВывесите и выровняйте остальные компоненты.Затяните хомуты заднего глушителя-трубы.Затяните хомут передней трубы.Проверьте наличие зазора между системой и кузовом автомобиля, отрегулируйте при необходимости.Затяните сферическое соединение моментом 25 Н·м.

Проверьте функционирование

Заведите двигатель.Проверьте наличие утечек.

Система выпуска отработавших газов, зазоры

*А*

Средняя, двигательКоробка передач-передняя труба

*B*

передняя труба-стойка рычага подвески

*C*

Проход под балкой заднего сидения

*D*

D1 Глушитель-теплоизоляционный щитокD2 труба над мостом-теплоизоляционный щиток

*E*

E1 Труба над задним мостом (multilink)E2 Трос стояночного тормоза - выхлопная труба

Примечание: D и E относятся только к автомобилям с подвеской "multilink"
