Проверка/замена редукционного клапана

B 28: Снимите поперечину коробки передач

Подоприте коробку передач подъемником.

Снимите поддон картера и сетчатый фильтр

Соберите масло в подходящую емкость.

Осторожно: Если охлаждение повышающей передачи происходило недостаточно долго, масло может быть очень горячим и причинить ожоги.

Снимите редукционный клапан

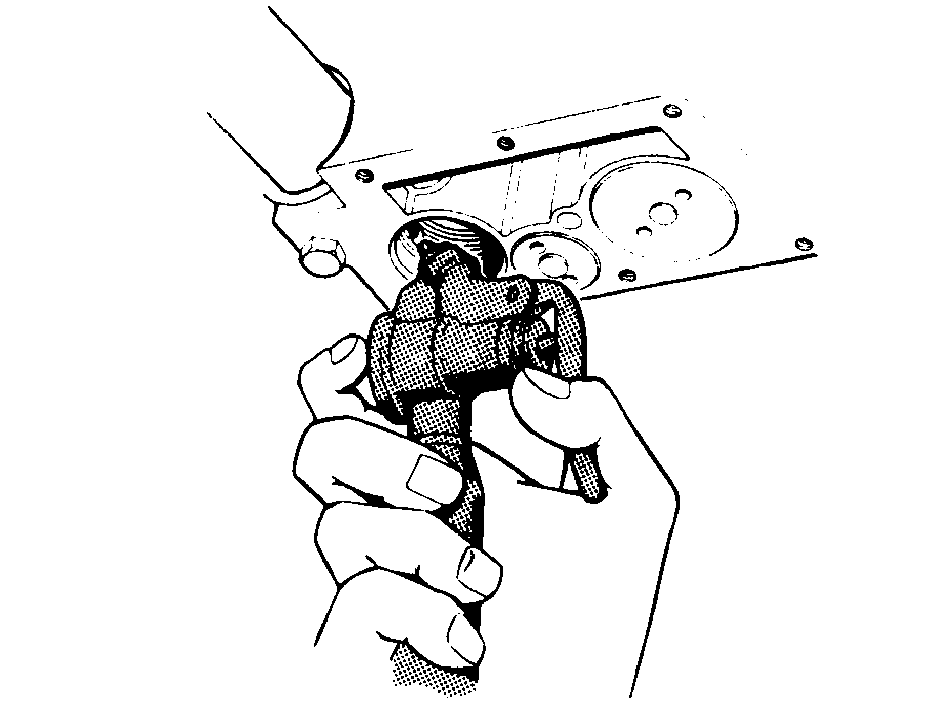

Выверните пробку редукционного клапана.Используйте головку 🔧 PLUGGNYCKEL(REDUCER.VENTIL) J.Разберите редукционный клапан. Учтите положение прокладок регулировки давления.Используйте съемник 🔧 UTDRAGARE: REDUCERINGSVENTIL J для извлечение цилиндра и седла клапана.

Очистите редукционный клапан

Промойте все детали уайт-спиритом и высушите их сжатым воздухом.

Проверьте редукционный клапан

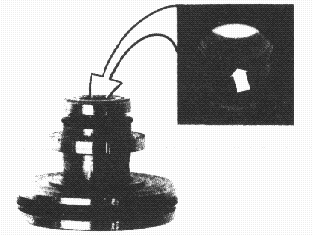

Если повышающая передача включается с задержкой или проскальзывает после включения, особенно важно проверить следующее.Проверьте седло клапана. Если видны следы износа, замените редукционный клапан в сборе.

Поставьте редукционный клапан

1. 1. Седло
2. 1. Цилиндр
3. 1. Клапан
4. 1. Прокладки
5. 1. Пружина
6. 1. Пружина
7. 1. Поршень
8. 1. Пробка
9. 1. Новая конструкция
10. 1. Прежняя конструкция

Прокладки

Перед установкой элементов редукционного клапана, целесообразно продуть канал сжатым воздухом (см. R10 Очистка дроссельного канала).Поставьте новые уплотнительные кольца на седло клапана, цилиндр и пробку. Смажьте элементы маслом. Вставьте седло клапана в корпус и запрессуйте его на место с помощью цилиндра.

Примечание: Поставьте цилиндр так, чтобы конец с уплотнительным кольцом расположился ближе к отверстию в корпусе.

Поставьте клапан вместе с прокладками и пружинами в поршень и вставьте весь узел в цилиндр. Убедитесь, что клапан герметично прилегает к седлу.Поставьте пробку и затяните моментом 20 Н·м.

Установите сетчатый фильтр и поддон картера с новой прокладкой

Тщательно очистите магнит в нижней части поддона.

Залейте масло

Проверьте давление масла

См. операцию M1 Проверка магистрального давления.

При необходимости отрегулируйте давление с помощью прокладок.

Очистка дроссельного канала

Доступ к дроссельному каналу открывается после снятия цилиндра редукционного клапана. Продуйте канал сжатым воздухом.

Примечание: Перед продувкой дроссельного канала сжатым воздухом снимите соленоид.
