Проверка/установка насоса импульсного вторичного впрыска воздуха (AIR)

Общая информация

Примечание: Эта система не будет работать на автомобилях с коробкой передач с ручным управлением во время замены модуля управления двигателя (ЕСМ)

Выполните общую проверку при помощи ST (системного тестера) в положении 3. Если это не показывает никаких неисправностей, а воздушный насос все еще не работает, будет необходимо выполнить другие проверки.

Проверка воздушного насоса, см.Проверьте.

Установка нового воздушного насоса, см.Замените.

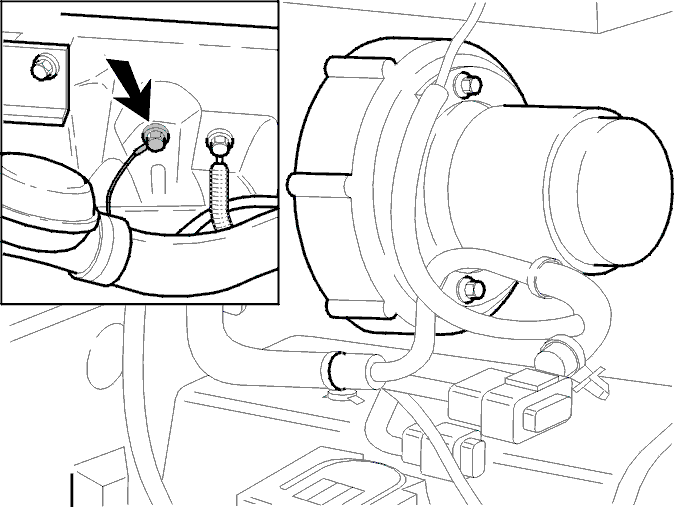

Проверка точки заземления

Убедитесь, что насос заземлен на выводе заземления на кузове.

Проверка воздушного насоса

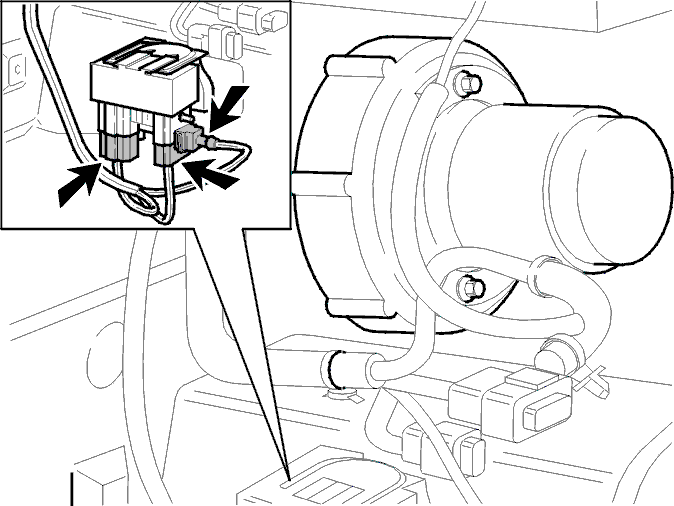

Поднимите автомобиль.Отсоедините два самых внешних разъема реле.Подсоедините два синих провода.Если теперь насос работает, проблема возможно была вызвана нарушением контакта в разъеме реле или в самом реле. Замените их.

Внимание: Не давайте насосу работать дольше двух минут за раз, чтобы не допустить перегрева.

Если насос не работает

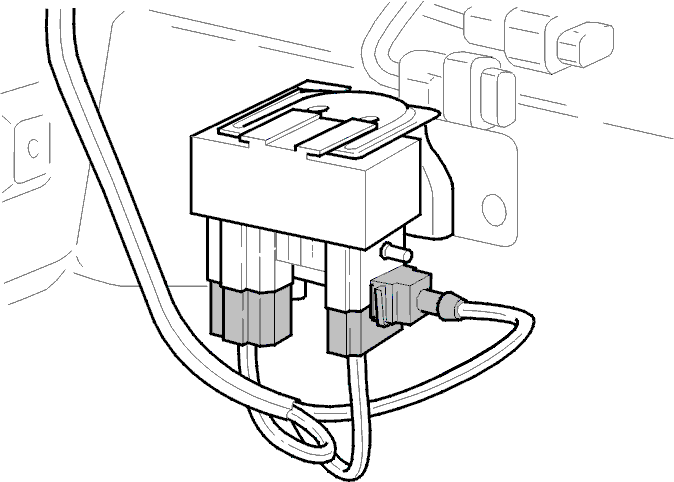

Если насоснеработает, убедитесь, что провода между реле и насосом в порядке, и что в проводе вилки есть электропитание 12 В и масса.Если в вилочной части разъеманетнапряжения и системный тестер не показывает никаких кодов неисправности, реле неисправно и его нужно заменить.Если насоснеработает даже при наличии электропитания и массы, он неисправен и его необходимо заменить.

Снимите:

• Воздухоочиститель (ACL)Воздухоочиститель (ACL), замените
• Воздушный шланг на двигатель
• Вилку от реле
• Соединение заземления на кузове.

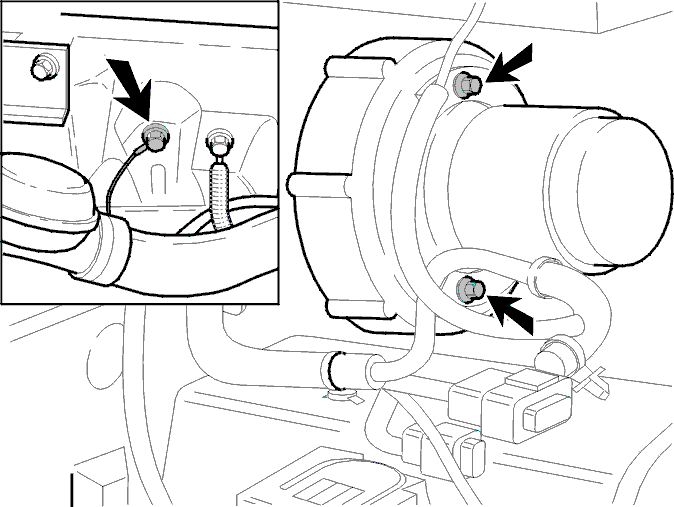

Снимите впускной шланг с воздушного насоса.Выверните два болта крепления и снимите насос.

Установка

• Установите насос
• Установите воздушный шланг
• Установите на кронштейн и затяните
• Подсоедините проводку
• Подсоедините провод заземления
• Воздухоочиститель (ACL).Воздухоочиститель (ACL), замените.

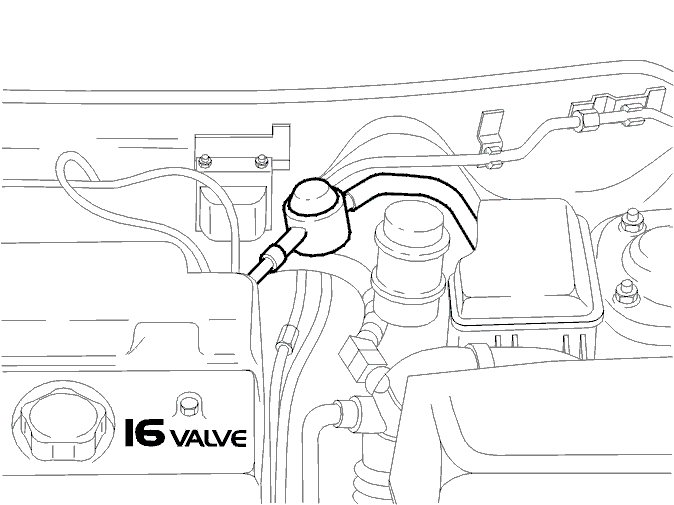

Проверка обратного клапана

Отсоедините резиновый шланг от обратного клапана и запустите двигатель.Убедитесь, что выхлопные газы не выходят назад к насосу.Если выхлопные газы выходят назад к насосу, обратный клапан неисправен и его необходимо заменить.Во время выполнения этой проверки продувайте систему сжатым воздухом для очищенияпри работающем двигателе.
