Проверка жгута проводов

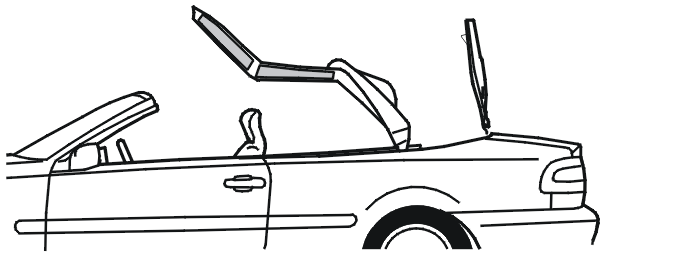

Установка мягкой крыши

Установите мягкую крышу в показанное на рисунке положение.Если управление мягкой крышей невозможно, см.:Ремонт и установкаРаздел "Двери и люки"Системы кабриолета

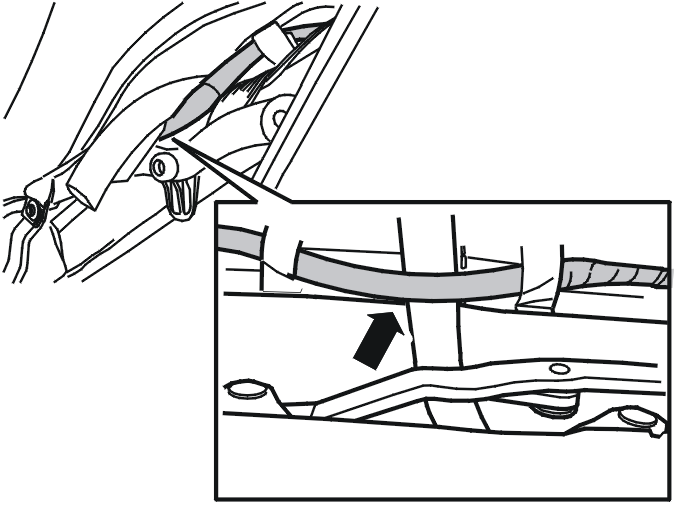

Проверка жгута проводов

Проверьте прокладку жгута проводов по линии складывания посередине на правой стороне крыши.

Примечание: Жгут проводов не должен касаться дуги мягкой крыши или шарнирной системы.

Если жгут проводов поврежден, перейдите к выполнению шага 4.

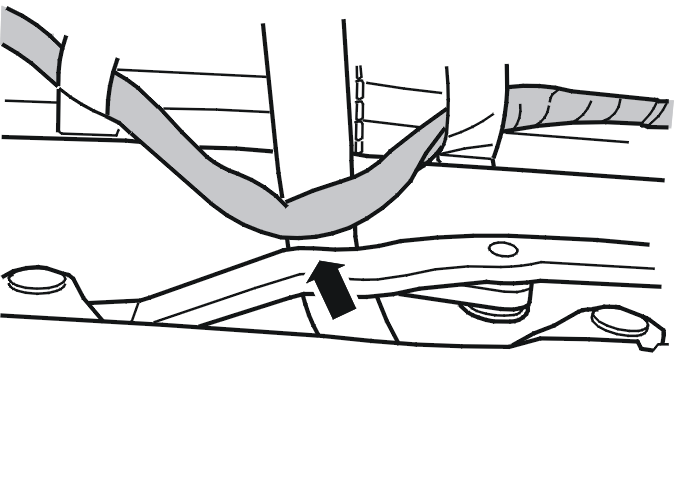

Закрепление жгута проводов

Если на жгуте проводов отсутствуют серьезные повреждения, убедитесь в том, что жгут проводов натянут по линии складывания.Затем проверьте, чтобы жгут проводов не прикасался к дуге или шарнирной системе при полностью закрытой мягкой крыше.

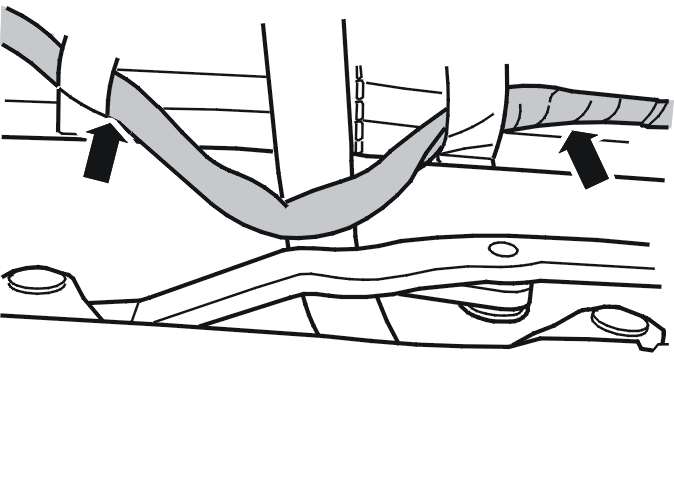

Ремонт жгута проводов

При наличии признаков повреждения любого из медных проводов не ремонтируйте провод непосредственно в месте повреждения. Нарастите отрезок провода длиной 15 - 20 см в жгуте проводов так, чтобы соединительная муфта, используемая для ремонта, не заканчивалась прямо на линии складывания мягкой крыши. См. рисунок.

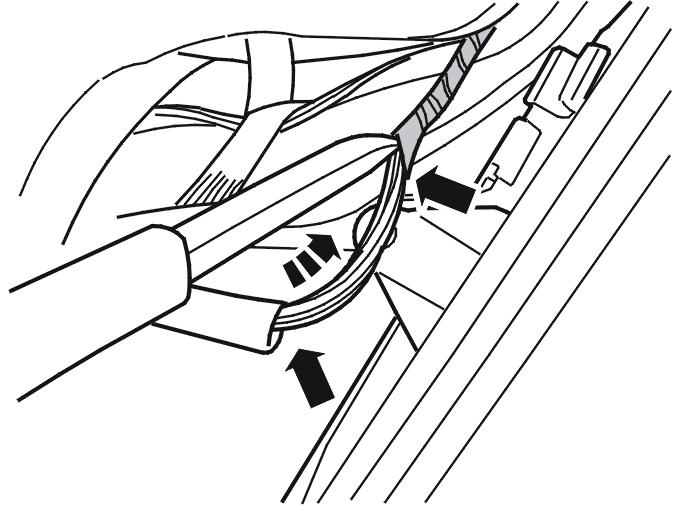

Наращивание провода

Отсоедините зажим от отрицательного полюса аккумулятора.Отстегните крепление на "липучках" и вытяните жгут проводов вперед, чтобы было удобно работать.Удалите изоляционную ленту приблизительно на 10 см с обоих концов защитной оболочки. Обрежьте поврежденный провод приблизительно на 8 см по обе стороны от повреждения.Вставьте новый провод в защитную оболочку и обрежьте по нужной длине. Срастите провод с помощью двух соединительных муфт.О сращивании проводов см.:Вначале выберите S80Ремонт и установкаРаздел "Провода и предохранители"Провода.

Примечание: Если повреждено несколько проводов, работайте с каждым проводом по очереди, чтобы не допустить перепутывания. Располагайте соединения со смещением, чтобы они не находились рядом.

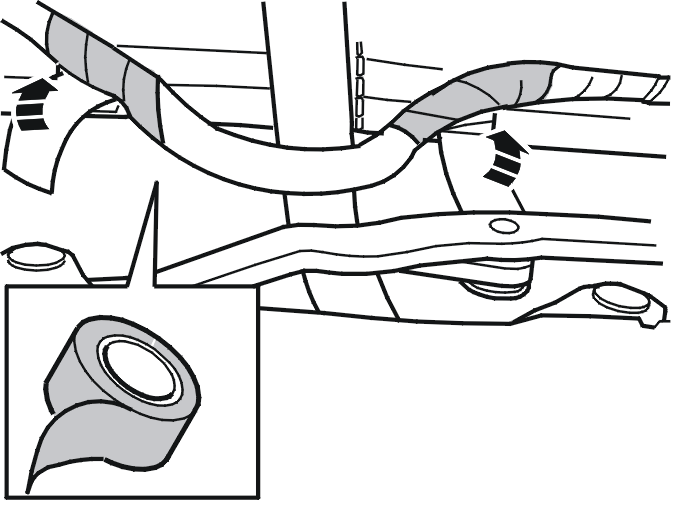

Сборка жгута проводов

После того, как все провода отремонтированы, поместите защитную оболочку перед линией складывания, прикрепите изоляционную ленту и закрепите защитную оболочку с обеих сторон, как показано на рисунке. Расположите правильно жгут проводов и застегните крепления на "липучках".

Закрепление жгута проводов

Растяните жгут проводов.Убедитесь в том, что он не касается дуги или шарнирной системы при полностью закрытой мягкой крыше.Подключите отрицательный провод к аккумулятору.Установите время на комбинированной приборной панели и введите действующий код магнитолы.
