Применимость
| Модель | Двигатель | Год |
|---|---|---|
| XC90 | B6324S | 2007–2010 |
| XC90 | B6324S5 | 2011–2014 |
Примечание: Процессы снятия, описанные в этой процедуре, могут содержать операции установки.
При необходимости, снимите колпак блока клапанов. Крышка клапана
Подготовка

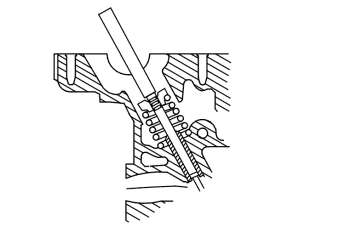

Чтобы быть уверенным в том, что клапана правильно входят в свои гнезда, постучите осторожно по концу стержня клапана. Пользуйтесь дорном из пластмассы, латуни или алюминия, чтобы не повредить поверхность толкателя клапана. Звук при постукивании говорит о том, находится ли клапан в правильном положении.

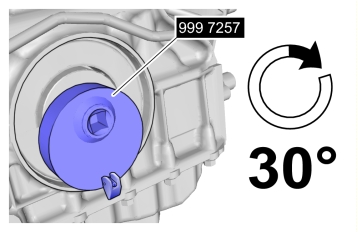

🔧 КлючПроверните коленвал на 30 градусов (по часовой стрелке), чтобы предупредить столкновение клапанов с поршнями при поворачивании распредвала.

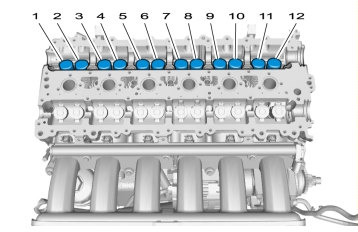

Установите все толкатели выпускных клапанов согласно меткам, сделанным при демонтаже.Если метки пропали или если регулировку предстоит произвести на новой головке цилиндров, используйте толкатель клапана толщиной 2,905 мм в качестве основы.

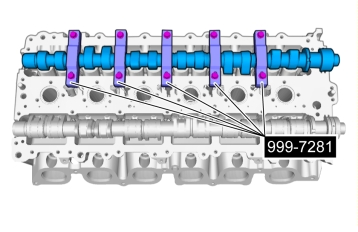

🔧 Инструмент для запрессовыванияПоложите распредвал выхода и привинтите его к положениям подшипников. Начинайте со средины и привинчивайте поочередно к крышке. Не затягивайте.
Измерение клапанного зазора
Примечание: Измерения должны производится только на холодном двигателе. Температура в приблизительно 20°С является подходящей.

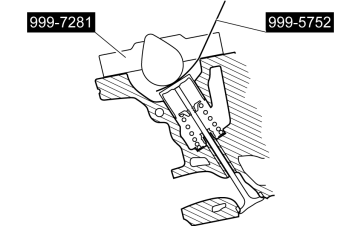

Коньки распредвалов на цилиндре, которые будут измеряться должны быть направлены прямо вверх в направлении клапана.Затяните винты прессовочного инструмента M7. Момент затяжки🔧 Щуп (клапанный зазор/механические толкатели)Прижмите пальцем, так, чтобы щуп лежал параллельно с верхней стороной толкателя (см. рисунок). Чтобы измерение было как можно более точным, вводите щуп с боков.Зазор клапанов измеряется на холодном двигателе (примерно 20°С) и должен быть: Клапан выхлопа:.0,45 ± 0,05 мм.
| Различия клапанных зазоров для разных двигателей и окружающих температур: | |
| - 0,01 мм | 15°C |
| + 0,01 мм | 25°C |
| + 0,02 мм | 30°C |
| + 0,03 мм | 35°C |
| + 0,04 мм | 45°C |

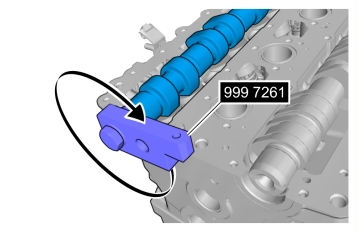

🔧 Датчик положенияПовторите действие открутив винты прессовочного инструмента и поворачивая распредвал, пока следующий конек не будет стоять в правильном положении. Затяните и продолжайте измерение, пока не будут измерены все выхлопные клапаны.Тщательно запишите результат.
Корректировка измеренного зазора
Снимите прессовочный инструмент. Снимите распредвал. Отрегулируйте зазор, заменив толкатель. Альтернативный толкатель имеется как запчасть/запасной набор. Установите на место распредвал и прессовочный инструмент. Затяните с усилием в 17 Нм. Проверьте зазор клапанов опять на клапанах, которые подлежат регулировке.
Когда зазор будет правильным
Снимите инструменты для запрессовки.
Установите крышку клапанов. Крышка клапана.
