Проверка WHIPS (5)

Проверка WHIPS, вариант 1

Примечание: Система WНIPS должна проверяться после каждого столкновения

Сложите или наклоните спинку сиденья вперед.Поднимите обивку / противоударную защиту у концевого крепления.

Проверьте снаружи, чтобы зеленый индикаторный штифт (G) не был поврежден.Осторожно потяните индикаторный штифт для того, чтобы убедиться, что он находится на своем месте и не поврежден. Если индикаторный штифт отсутствует или деформирован, деформационный элемент должен быть заменен. Смотрите Замена WHIPS для механических передних сидений. См.Замена WHIPS для сидений с электроприводом.

Проверка WHIPS, вариант 2

Наклоните спинку сиденья назад.

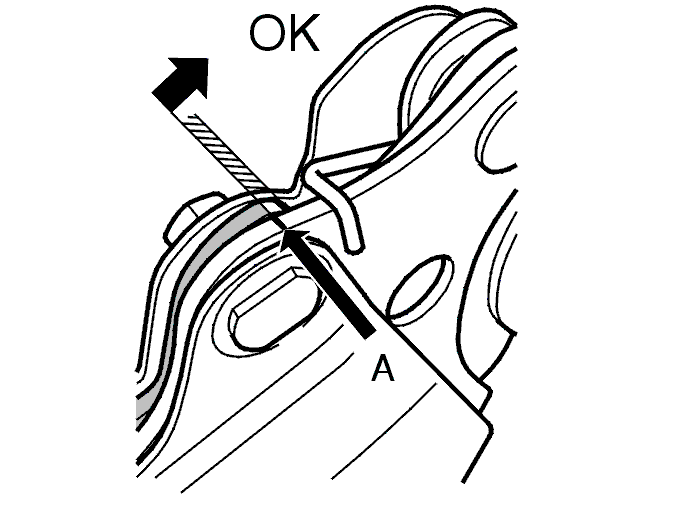

Убедитесь, что метка / край деформационного элемента не находится впереди установочной метки (А).Всегда проверяйте как правую, так и левую стороны обоих передних сидений.

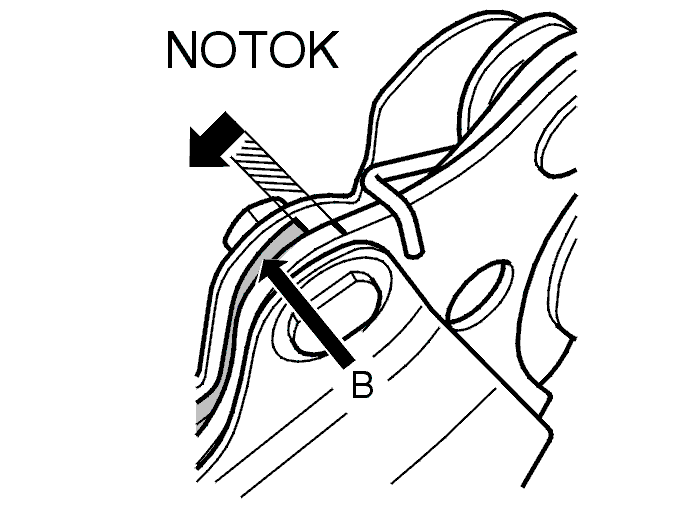

Если метка / край деформационной секции (В) находится впереди установочной метки, деформационный элемент должен быть заменен. См. VIDA,Замена WHIPS (передние сиденья с механическим приводом) или Замена WHIPS (сиденья с электроприводом).Всегда проверяйте как правую, так и левую стороны обоих передних сидений.

Примечание: Система WНIPS должна проверяться после каждого столкновения

На иллюстрациях показано левое крепление. С правой стороны - зеркальное отображение.Гайка всегда направлена к центру сиденья.(А) = установочная метка. Всегда - следующая секция перед самой наружной секцией крепления WHIPS.(В) = деформационный элемент в креплении WHIPS.
