Проверка WHIPS (2000)

Есть две версии деформационного элемента. Первая версия используется в автомобилях до номера шасси -642122.

Вторая версия используется в автомобилях от номера шасси 642123-.

Проверка системы WHIPS, версия один

Примечание: Система WНIPS должна проверяться после каждого столкновения

Сложите или наклоните спинку сиденья вперед.Поднимите обивку / противоударную защиту у концевого крепления.

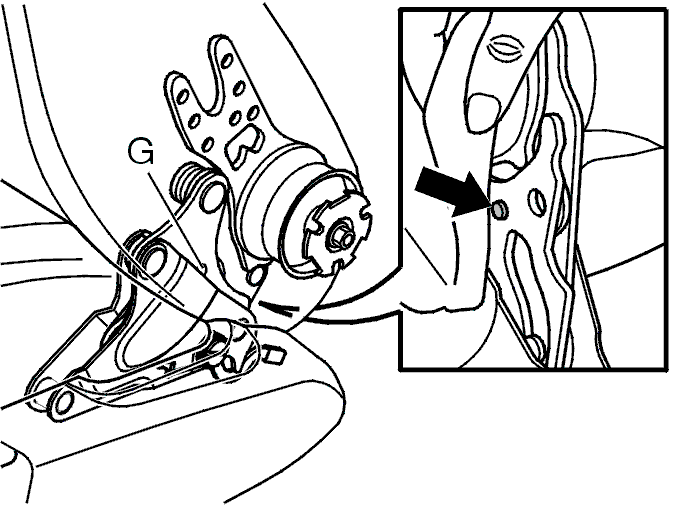

Проверьте снаружи, чтобы зеленый индикаторный штифт (G) не был поврежден.Осторожно потяните индикаторный штифт для того, чтобы убедиться, что он находится на своем месте и не поврежден. Если индикаторный штифт отсутствует или деформирован, деформационный элемент должен быть заменен. См. Элемент системы защиты при ударе сзади, замена.

Проверка системы WHIPS, версия два

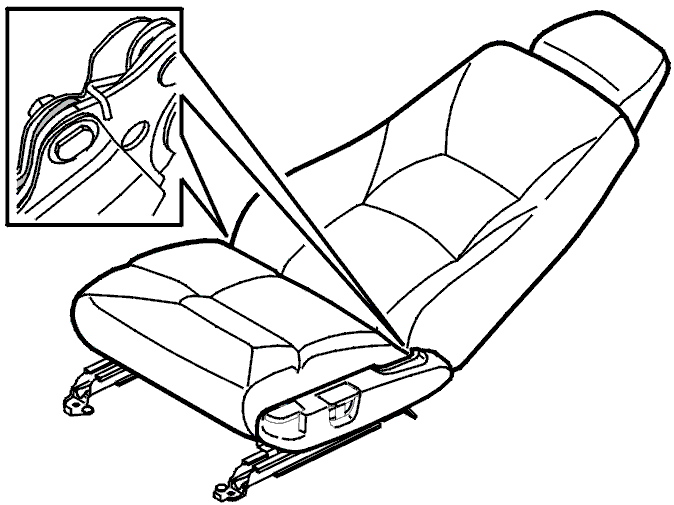

Наклоните спинку сиденья назад.

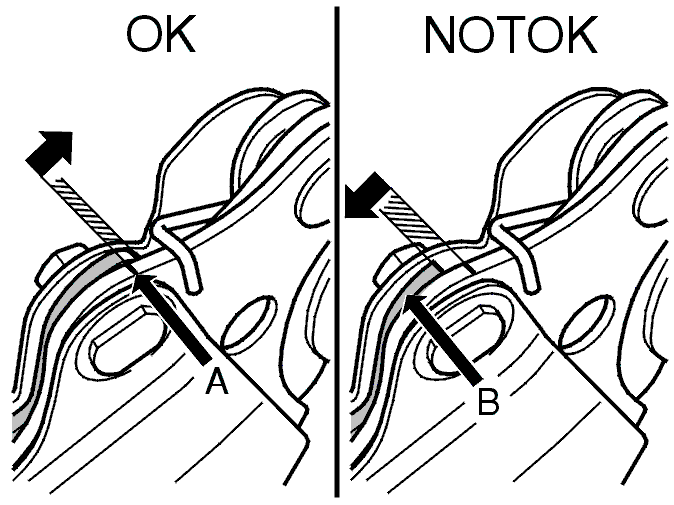

Убедитесь, что метка / край деформационного элемента (В) не находится впереди установочной метки (А). Смотрите иллюстрацию.Если деформационная секция (В) находится впереди установочной метки, деформационный элемент должен быть заменен. См. Элемент системы защиты при ударе сзади, замена.

Примечание: Деформационный элемент должен быть заменен, если он деформирован.

Примечание: Всегда проверяйте как правую, так и левую стороны обоих передних сидений.

Примечание: Система WНIPS должна проверяться после каждого столкновения

Примечание: На иллюстрации показано левое крепление. С правой стороны - зеркальное отображение.

Гайка всегда направлена к центру сиденья.(А) = установочная метка. Всегда - следующая секция перед самой наружной секцией крепления WHIPS.(В) = деформационный элемент в креплении WHIPS.
