Проверка топливного фильтра системы обогрева

Проверьте компоненты

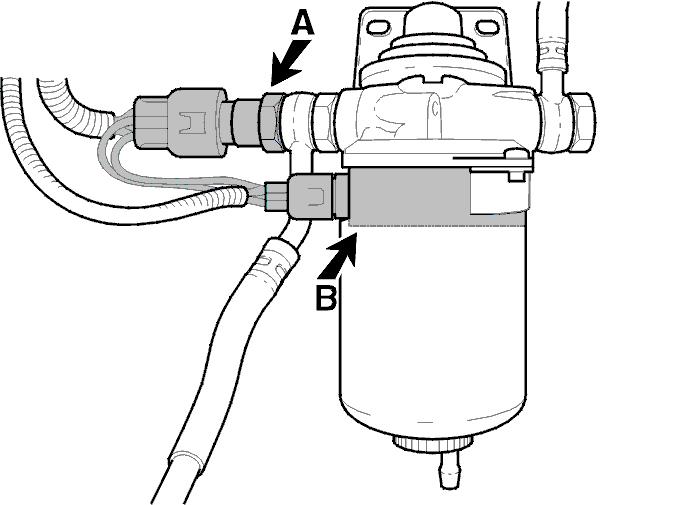

Проверьте элемент нагрева топлива (А)

• Снимите разъем и измерьте сопротивление элемента нагрева топлива. Контрольное значение: 2,2 Ω
• Замените элемент нагрева топлива, если он не соответствует техническим характеристикам.См. Замените элемент нагрева топлива.

Проверьте электрическую цепь

• Измерьте сопротивление между положением А и массой. Контрольное значение: 0 Ω
• Снимите серый разъем с выключателя температуры топлива
• Поверните выключатель зажигания в положение II
• Измерьте ток между выводом 1 на сером разъеме и массой. Контрольное значение: ± 12 В
• Измерьте сопротивление между выводом 2 на сером разъеме и положением В.Контрольное значение: 0 Ω.

Проверьте выключатель температуры топлива (В)

• Снимите выключатель температуры топлива
• Проверьте функционирование:

Замените элемент нагрева топлива

• Снимите топливный фильтр, см. ru-RU0900c8af808e8a56#KC02400115
• Замените нагревательный элемент. Момент затяжки (А) 25 Н·м
• Установите топливный фильтр, см. ru-RU0900c8af808e8a56#KC02400118
