Проверка системы воздухозабора

Подготовка

• Убедитесь, что все шланги не повреждены и находятся в правильном положении с затянутыми зажимами шлангов.

Подсоедините инструменты

• Отсоедините шланг подачи свежего воздуха от датчика MAF

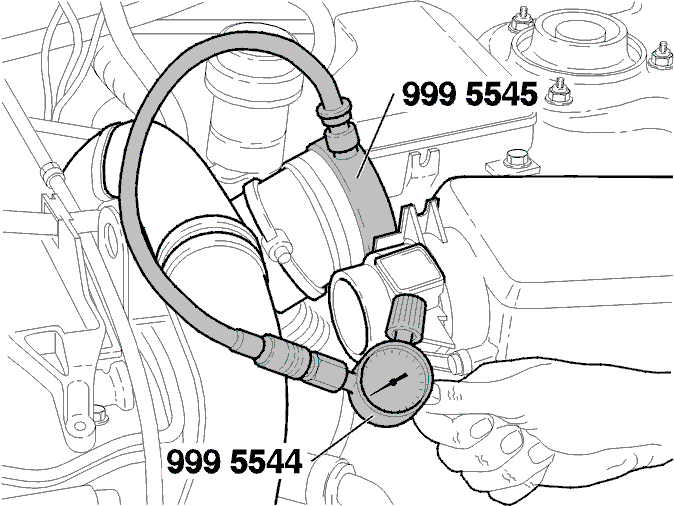

• Подсоедините инструмент 🔧 ADAPTER (INSUGSYSTEM.ANVÄNDS MED -5544)P200-900 и регулятор давления 🔧 REGULATOR (ANVÄNDS MED 9995545 -99955469 к шлангу и затяните зажим для шланга
• Используйте зажим для шланга, чтобы заблокировать шланг вентиляции картера
• Снимите крышку маслозаливной горловины
• Отсоедините нижний шланг от продувочного клапана (CP).

Процедура проверки

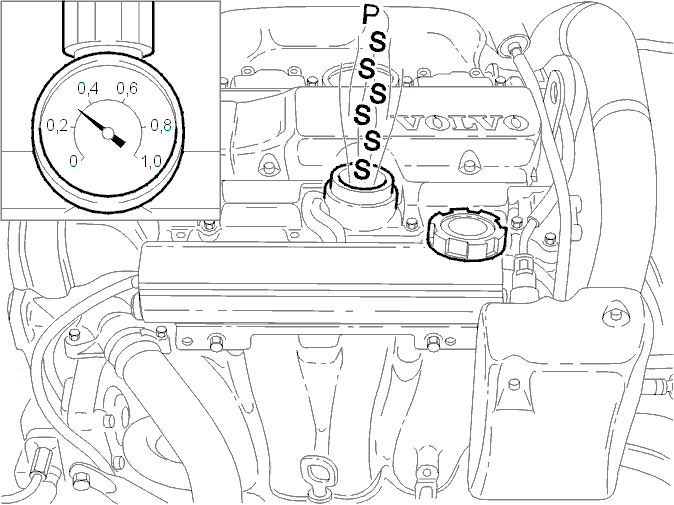

• Настройте регулятор до тех пор, пока манометр не покажет макс. 0,3 бар.

• Из отверстия маслозаливной горловины можно услышать слабый шипящий звук, вызванный открытием впускного клапана и утечкой давления цилиндра через поршневые кольца.

• Проверьте компоненты и соединения согласно разделам Проверка воздушного и вакуумного шланга.

• Нанесите на соединения мыльный раствор, если вы не уверены, имеется утечка или нет.
• Допустимо образование пузырьков вокруг оси дроссельной заслонки.
• Допустимо образование маленьких пузырьков между корпусом дроссельной заслонки (ТВ) и впускным шлангом (если он пластмассовый). Если шланг резиновый, пузырьков быть не должно.
• Проверьте на наличие утечки воздуха из продувочного клапана (CP). Утечки быть не должно.

Проверка продувочного клапана (CP)

См. Проверка продувочного клапана (CP).

Снимите/установите:

• Снимите инструмент 🔧 ADAPTER (INSUGSYSTEM.ANVÄNDS MED -5544)P200-900 и регулятор давления 🔧 REGULATOR (ANVÄNDS MED 9995545 -99955469 со шланга подачи свежего воздуха
• Установите шланги на продувочный клапан (СР)
• Подсоедините соединитель
• Установите впускной воздушный шланг.

Установите заново клапан, шланги, звукоизоляцию и соединитель при завершении проверки. Используйте зажим 🔧 UTGÅR(ERSATT AV 9512619) и новый зажим шланга, номер 97 81 65-9, при установке.
