Проверка потока воздуха. Стандартный отопитель

Применимость

При проверке потока воздуха необходимо, чтобы напряжение электропитания соответствовало норме (12 В). На рисунках показаны места входа воздуха в салон при различных установках и панель управления более ранней конструкции.

Примечание: Если ручка регулятора температуры установлена в положение "Холод", кран отопителя закрыт.

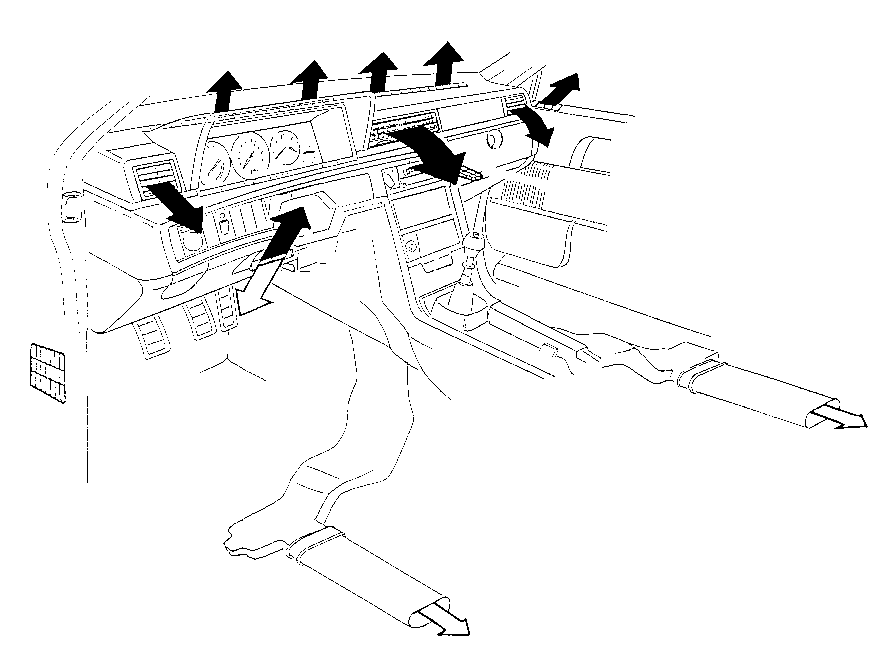

Вентиляция

• Воздух выходит из сопел панели.
• Небольшое количество воздуха подается к полу и на стекла.

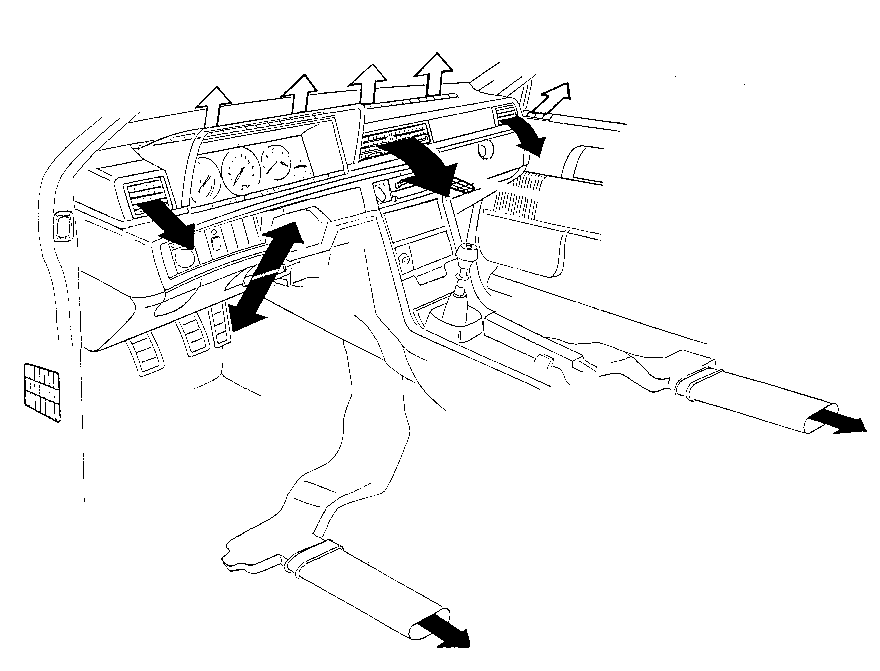

Воздух к полу

• Воздух выходит из сопел панели и сопел, расположенных у пола.
• Небольшое количество воздуха подается на стекла.

Удаление запотевания

• Воздух выходит из сопел панели и сопел удаления запотевания.
• Небольшое количество воздуха подается к полу.
