Проверка потока воздуха. КБ и КБ + КВ

Применимость

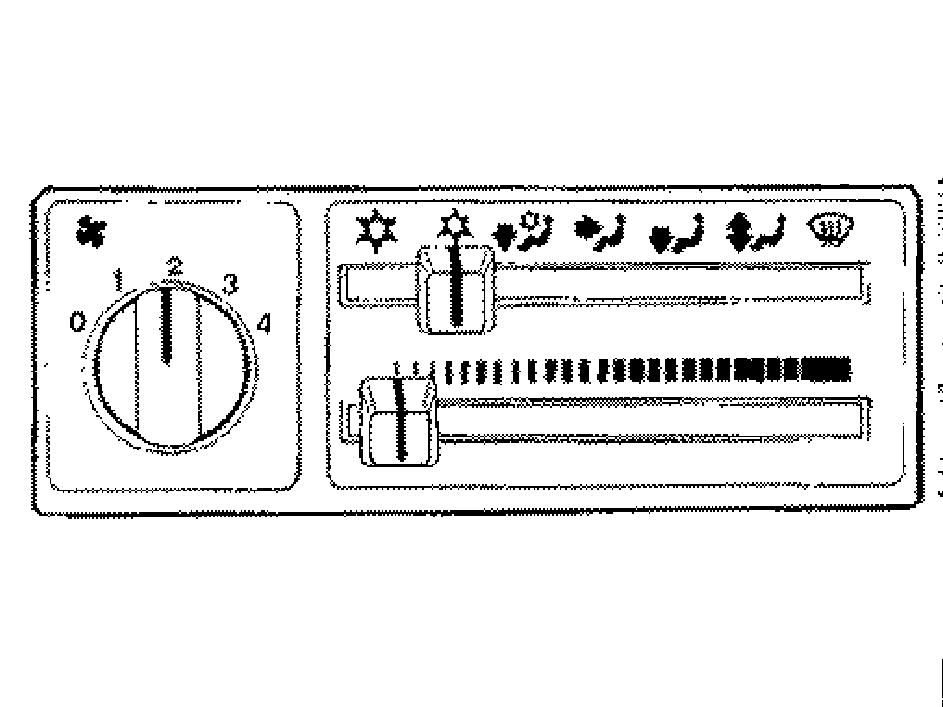

При проверке потока воздуха необходимо, чтобы напряжение электропитания соответствовало норме (12 В) и присутствовало достаточное разрежение. Величина разрежения должна составлять 35 кПа. При необходимости следует воспользоваться вакуумным насосом.На рисунках показаны места входа воздуха в салон при различных установках и панель управления более ранней конструкции.

Примечание: Если ручка регулятора температуры установлена в положение "Холод", кран отопителя закрыт. Положения MAX и NORM относятся только к системе кондиционирования воздуха (КБ + КВ).

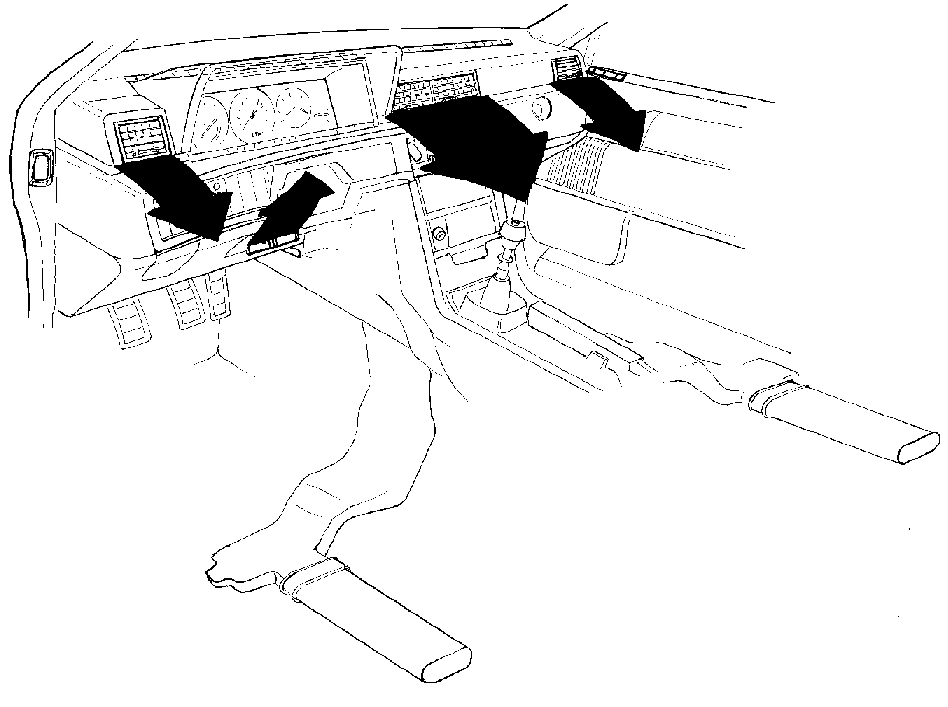

MAX (только КБ + КВ)

• Кран отопителя закрыт независимо от положения ручки регулятора температуры.
• Рециркуляция, компрессор включен.
• Воздух выходит из сопел панели.

NORM (только КБ + КВ)

• Компрессор включен.
• Рециркуляция отключена.
• Воздух выходит из сопел панели.

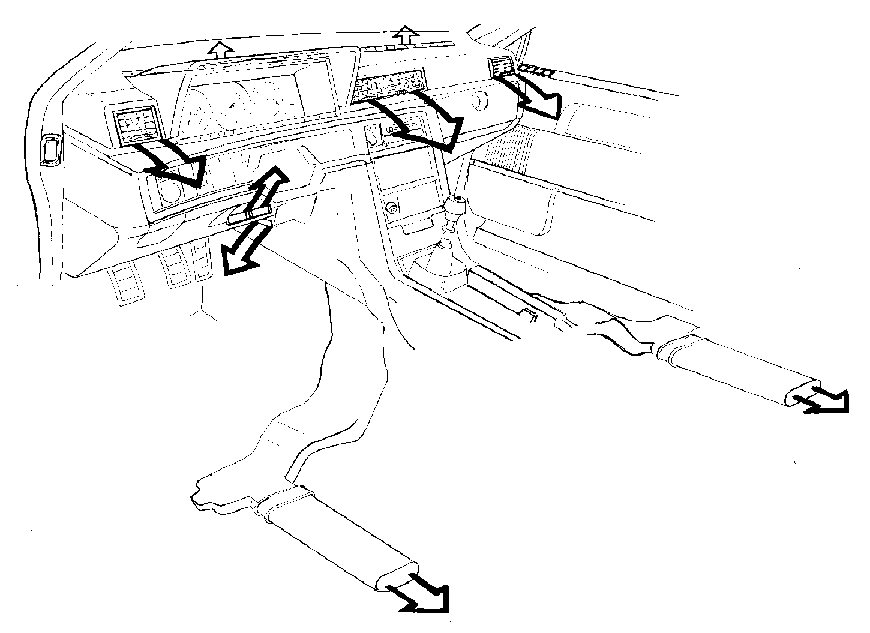

B/L (Двухуровневое)

• Воздух выходит из сопел панели и сопел, расположенных у пола.
• Небольшое количество воздуха выходит из сопел удаления запотевания.
• Компрессор включен (КБ + КВ).

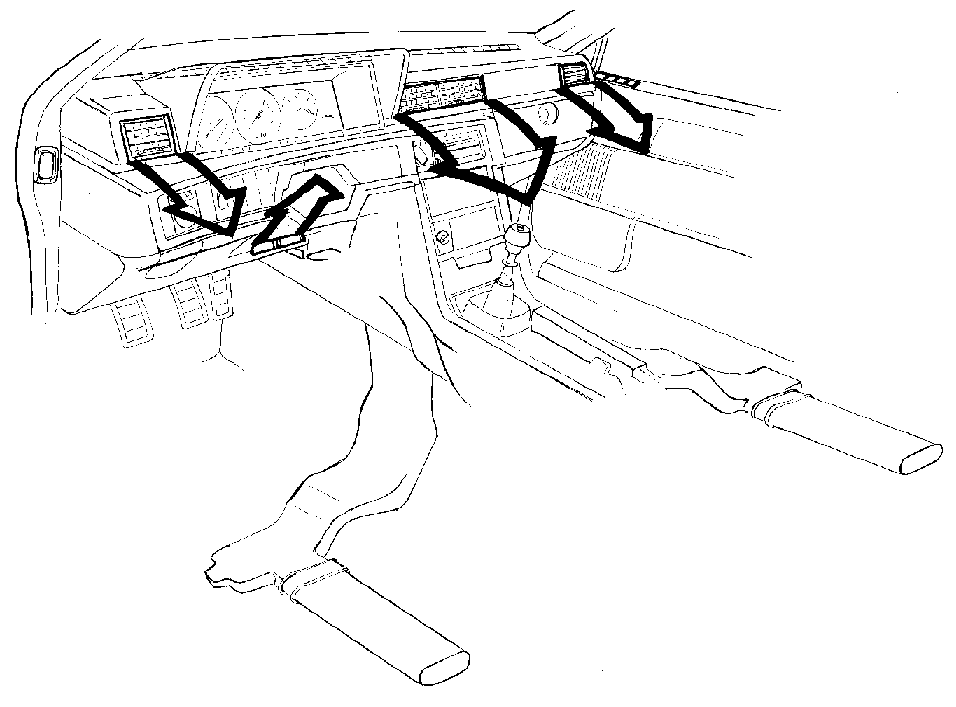

Вентиляция

• Воздух выходит из сопел панели.
• Компрессор выключен (КБ + КВ).

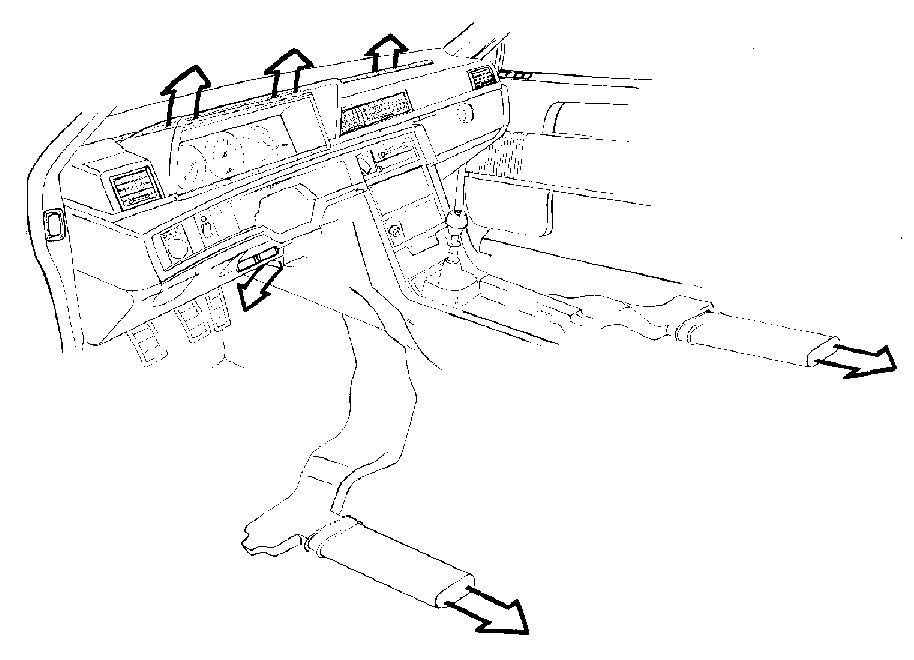

Воздух к полу

• Воздух выходит из сопел, расположенных у пола.
• Небольшое количество воздуха выходит из сопел удаления запотевания.
• Компрессор выключен (КБ + КВ).

F/D (Воздух к полу/на стекла)

• Воздух выходит из сопел, расположенных у пола и сопел удаления запотевания.
• Компрессор выключен (КБ + КВ).

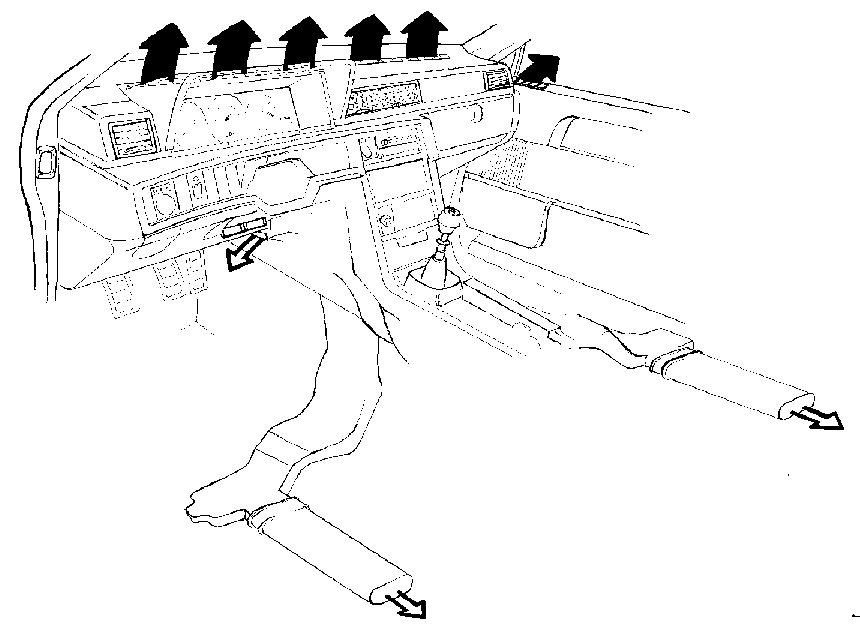

Удаление запотевания

• Воздух выходит из сопел удаления запотевания.
• Небольшое количество воздуха выходит из сопел, расположенных у пола.
• Компрессор включен (КБ + КВ).
