Проверка компрессии (B6304FS, B6304FS2, B6304GS)

Система зажигания

Внимание: Система зажигания работает при высоких зарядах зажигания и производит опасное напряжение как в высоковольтных, так и в низковольтных цепях.

Высокое и опасное напряжение присутствует во всех частях системы зажигания, включая разъемы и т.п.Измерьте компрессию на прогретом до рабочей температуры двигателе при полностью открытой дроссельной заслонке (WOT)

Примечание: Двигатель при рабочей температуре, полностью открытой дроссельной заслонке (WOT), и обороты стартера 4,2 - 5,0 об/с (250 - 300 об/мин).

Снимите:

• разъем выключателя частоты вращения коленчатого вала

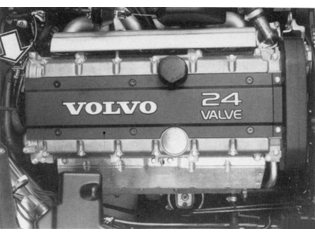

• крышку над катушками зажигания
• крышку шкива дроссельной заслонки

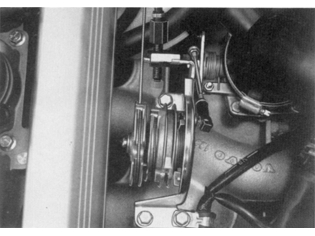

Зафиксируйте дроссельную заслонку в полностью открытом положении

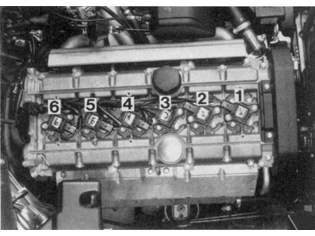

Используйте отвертку или что-то подобное для фиксирования дроссельной заслонки.Снимите катушки зажигания и свечи зажигания.

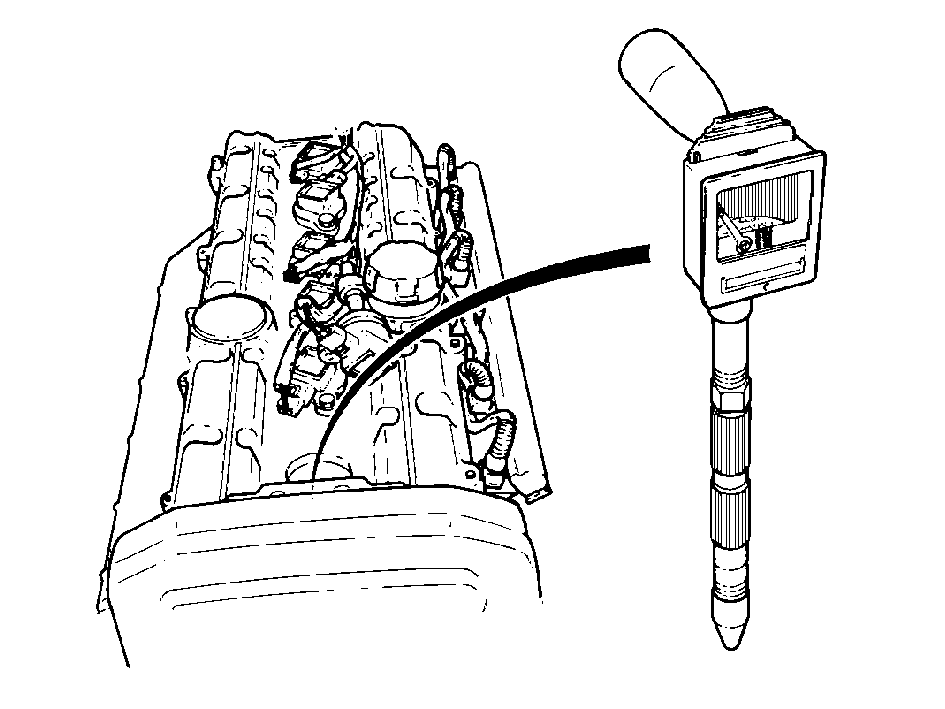

Измерьте компрессию

Используйте компрессометр 🔧 KOMPRESSIONSMÄTARE с удлинительной втулкой 🔧 FÖRLÄNGARE (KOMPRESSIONSMÄTARE L=155 MM).Измерьте компрессию во всех цилиндрах.

Снимите:

• выводы пускового выключателя
• фиксатор дроссельной заслонки

Убедитесь, что трос дроссельной заслонки находится в канавке шкива дроссельной заслонки.Установите крышку шкива дроссельной заслонки.

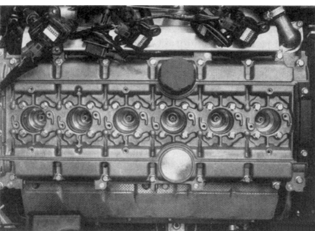

Установите свечи зажигания

Вкрутите свечи зажигания рукой так, чтобы прокладка была прижата к головке цилиндра. Момент затяжки 25 Н·м.Установите разъем к датчику частоты вращения коленчатого вала.

Установите:

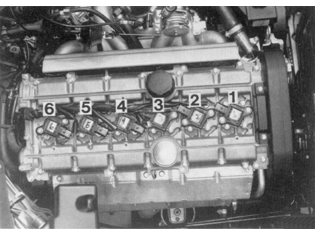

• катушки зажигания
• крышку над катушками зажигания
