Проверка компрессии (B204E, B204FT, B234F)

Система зажигания

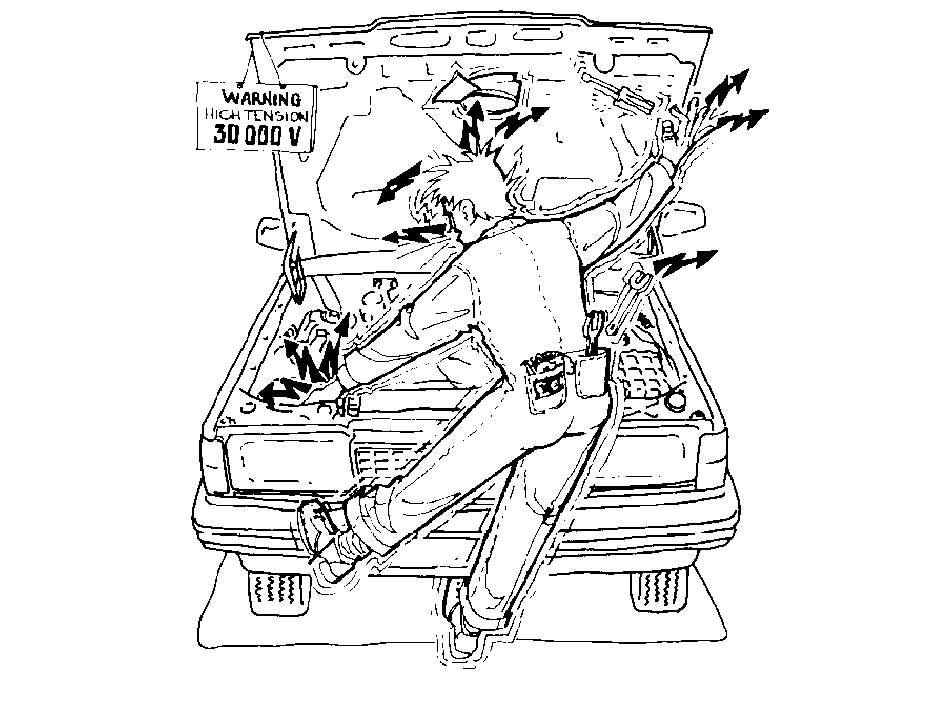

Внимание: Система зажигания работает при высоких зарядах зажигания и производит опасное напряжение как в высоковольтных, так и в низковольтных цепях.

Опасное высокое напряжение присутствует во всех частях системы зажигания, включая разъемы и т.п.

Измерьте компрессию на прогретом до рабочей температуры двигателе при полностью открытой дроссельной заслонке (WOT)

Примечание: Двигатель при рабочей температуре, полностью открытой дроссельной заслонке (WOT), и обороты стартера 4,2-5,0 об/с (250 - 300 об/мин).

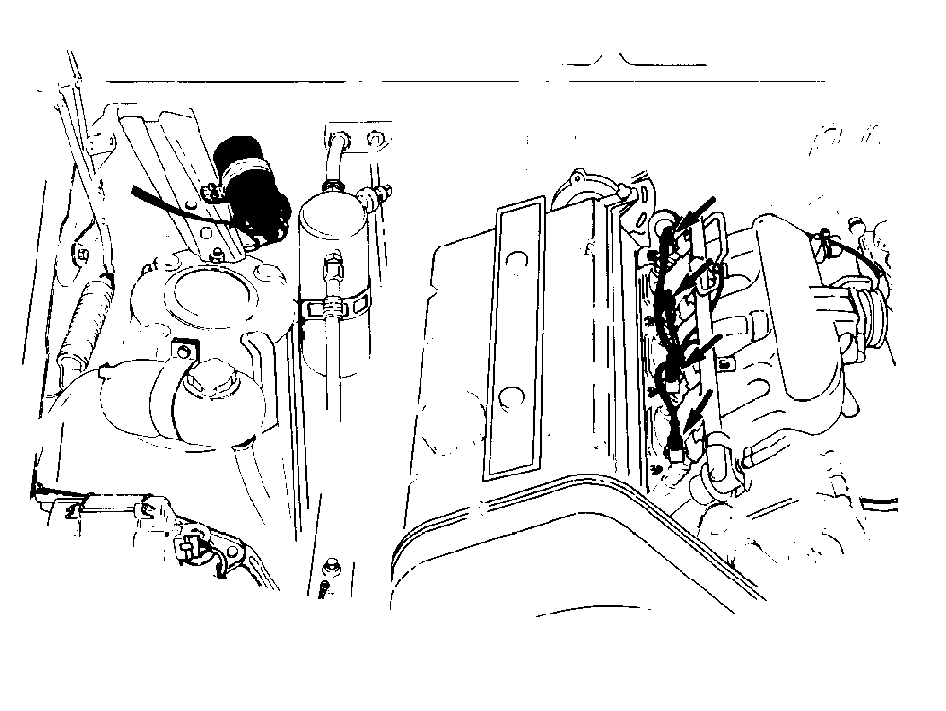

Снимите:

1. кабель с вывода 1 на катушке зажигания (предотвращает пробой на жгут проводов электрической системы).
2. разъемы с форсунок (предотвращает разбавление моторного масла).

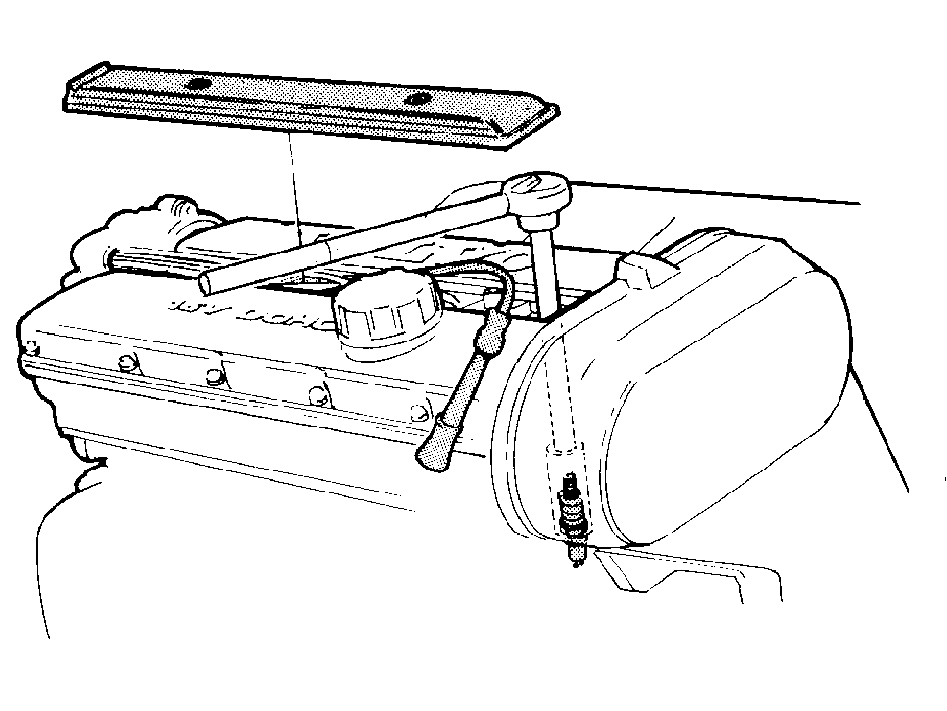

Снимите:

1. крышку над кабелями зажигания.
2. кабели зажигания со свечей зажигания.
3. свечи зажигания с головки цилиндра.
4. Если необходимо, почистите гнезда свечей зажигания перед снятием свечей.

Проверьте свечи зажигания визуально.

Примечание: Снимите кабели зажигания, держась за контактные гнезда, чтобы не повредить кабели.

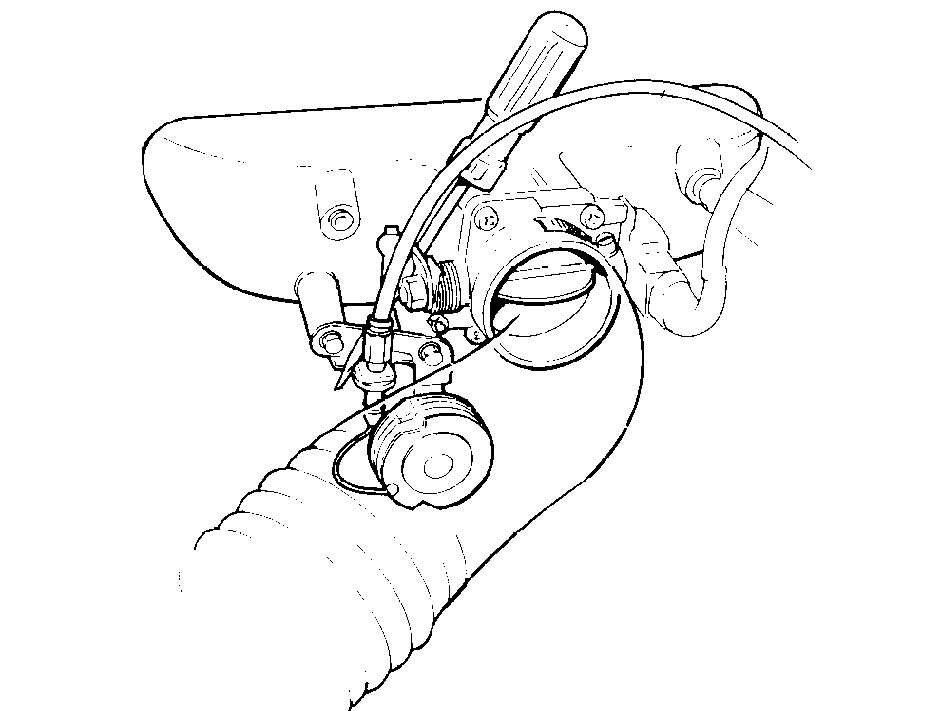

Зафиксируйте дроссельную заслонку в полностью открытом положении

Используйте отвертку или что-то подобное для фиксирования дроссельной заслонки.

Измерьте компрессию

Используйте компрессометр 🔧 KOMPRESSIONSMÄTARE с удлинительной втулкой 🔧 FÖRLÄNGARE (KOMPRESSIONSMÄTARE L=155 MM).

Измерьте компрессию во всех цилиндрах.

Снимите:

1. выводы пускового выключателя
2. фиксатор дроссельной заслонки

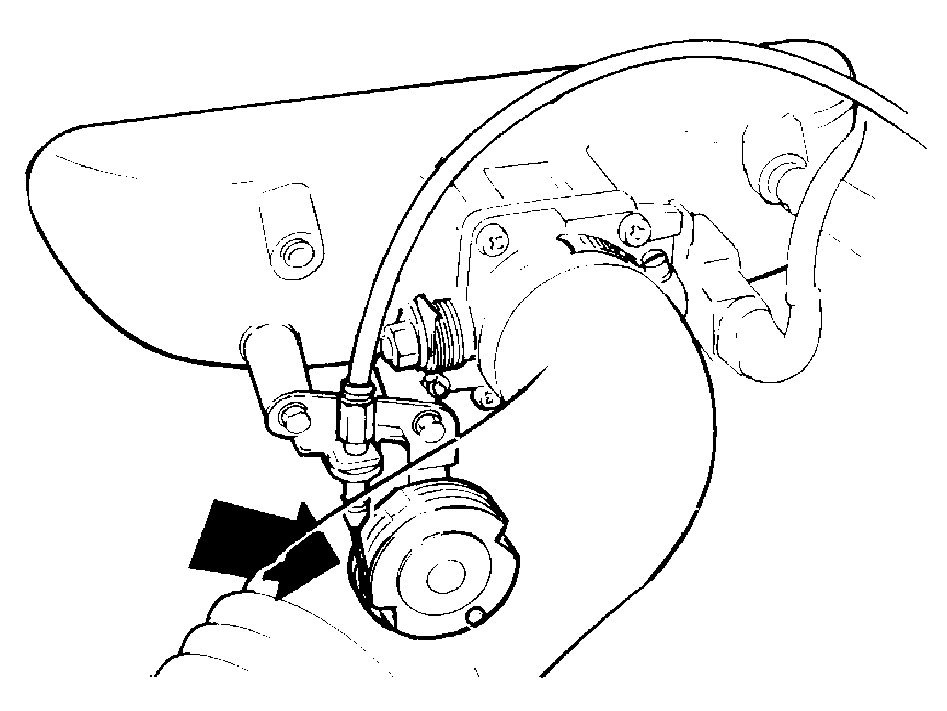

Убедитесь, что трос дроссельной заслонки находится в канавке шкива дроссельной заслонки.

Установите:

1. разъемы на форсунки
2. кабель к выводу 1 на катушке зажигания

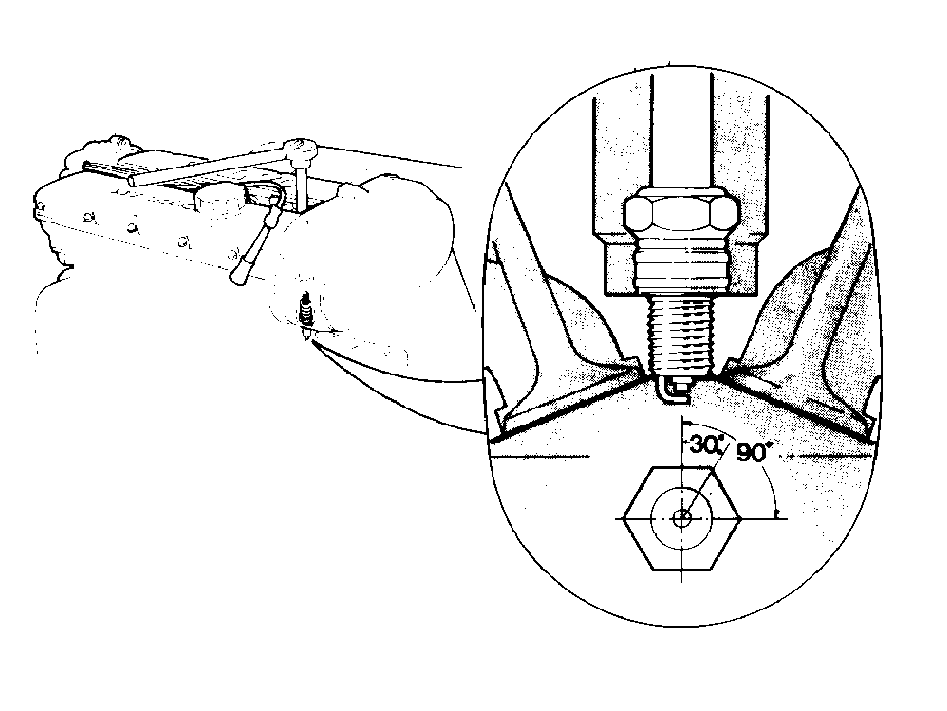

Установите свечи зажигания

Установите свечи зажигания и закрутите их до прижатия прокладки к головке цилиндра.Вариант 1Новые свечи зажигания: Дозатяните на угол 90°.Использованные свечи зажигания: Дозатяните на угол 30°.Вариант 2Момент затяжки 25(±5) Н·м

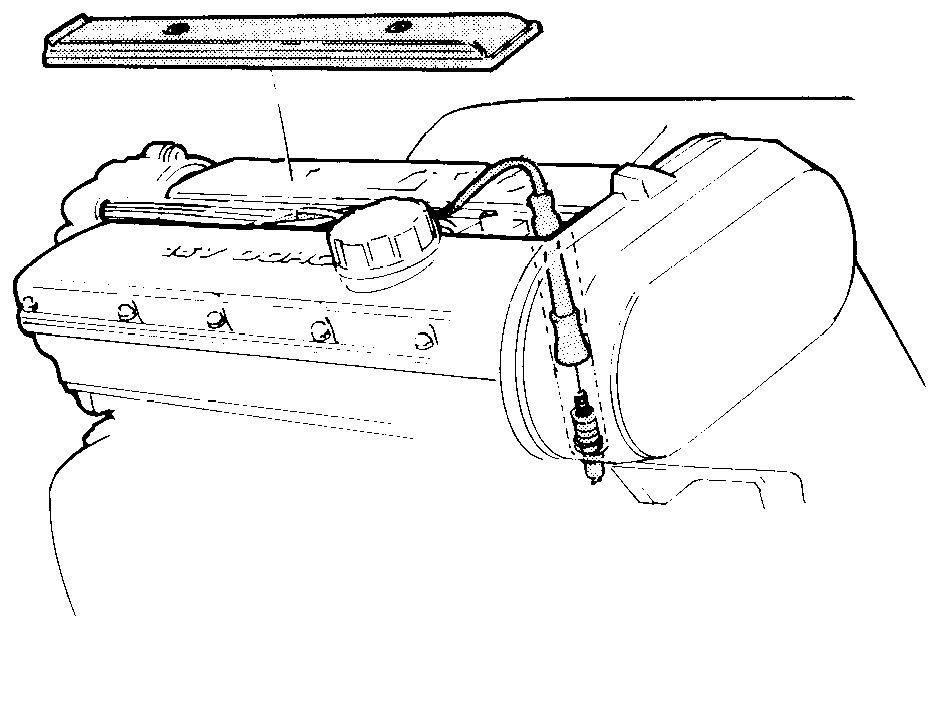

Установите:

1. кабели зажигания согласно порядку работы цилиндров
2. крышку над кабелями зажигания
