Проверка клапанного зазора (B6284T, B6294S, B6294S2)

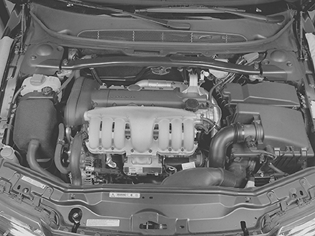

Подготовка (B6294S)

Снимите

• крышки над опорными стаканами подвески
• стабилизирующую скобу двигателя между опорными стаканами подвески
• верхнюю крышку распределительного механизма
• крышку над катушками зажигания
• корпус датчика положения распределительного вала. Отложите в сторону
• запускающее колесо
• зажимы, крепящие проводку к задней стороне головки цилиндров.

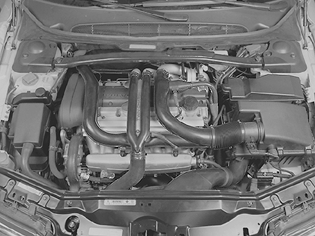

Подготовка (B6284T)

Снимите

• крышки над опорными стаканами подвески
• стабилизирующую скобу двигателя между опорными стаканами подвески
• пластмассовую трубу подачи нагнетаемого воздуха / впускную трубу над двигателем
• верхнюю крышку распределительного механизма
• крышку над катушками зажигания
• крышку на заднем крае впускного распределительного вала
• зажимы, крепящие проводку к задней стороне головки цилиндров.

Подготовка (общая)

Снимите

• полосу заземления со стабилизирующей скобы двигателя
• винт с верхнего крепления трубки щупа для измерения уровня коробки передач
• стабилизирующую скобу двигателя
• катушки зажигания, без отсоединения разъемов.

Примечание: Перед снятием, пометьте.
- оба вывода заземления
- разъем соленоида переменной синхронизации клапанов
- разъем для датчика температуры охлаждающей жидкости двигателя.

Отложите проводку и катушки зажигания в сторону.

• правое переднее колесо
• пластмассовые гайки на крышке на облицовке крыла.

Установка двигателя в режим проверки

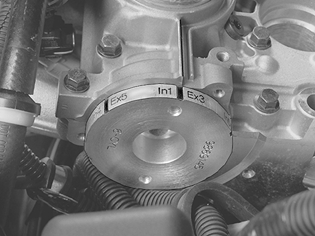

Установите инструмент 🔧 KAMLÄGESGIVARE (INSTÄLLNING KAMAXEL) 6 CYLна заднем крае впускного распределительного вала.Поверните коленчатый вал в направлении вращения двигателя (по часовой стрелке) до тех пор, пока метка на инструменте (“In1/Ex3”) не встанет напротив тонкого фланца, идущего прямо вдоль всей верхней части головки цилиндров.Выньте все заглушки из контрольных отверстий.

Примечание: Если коленчатый вал повернут слишком далеко, необходимо повернуть его назад, по крайней мере, на четверть оборота, чтобы затем было возможно довернуть его по часовой стрелке в правильное положение.

Проверка клапанного зазора

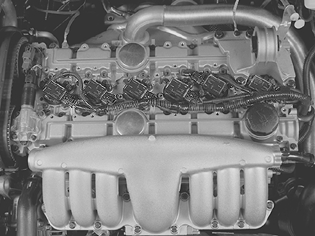

Проверьте клапанный зазор щупом 🔧 BLADMÅTT (VENTILSPEL/MEKANISKA LYFTARE) на впускных клапанах цилиндра 1 и выпускных клапанах цилиндра 3.Вставьте щуп через смотровые отверстия. Согните щуп легким нажатием пальца так, чтобы он огибал верхнюю часть толкателя клапана.Правильное измерение не может быть сделано до тех пор, пока щуп не зашел приблизительно на 15 мм.

Осторожно: Это - только контрольное значение.

Примечание: Выполните эту проверку когда двигатель имеет комнатную температуру.

Запишите клапанный зазор в формуляр проверки.

Следующее испытательное измерение

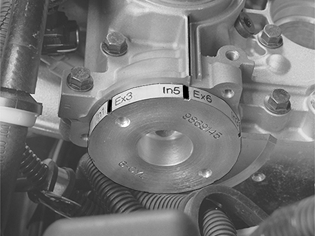

Поверните коленчатый вал в направлении вращения двигателя до тех пор, пока следующая метка “In5/Ex6” не встанет напротив фланца на верхней части головки цилиндров.Выполните проверочное измерение, как описано выше.Продолжите измерение оставшихся клапанных зазоров согласно разметке на инструменте 999 5755.

Заключительные операции (общие)

Установите

• заглушки в смотровые отверстия. Затяните до 20 Н·м.

Примечание: Будьте осторожны при затягивании заглушек смотровых отверстий.

Непревышайте указанный крутящий момент, в противном случае можно сорвать резьбу на кожухе распределительного вала.
- катушки зажигания согласно нанесенной ранее маркировке
- оба вывода заземления
- разъем соленоида переменной синхронизации клапанов
- разъем датчика температуры охлаждающей жидкости двигателя
- стабилизирующую скобу двигателя. Затяните до 50 Н·м
- полосу заземления к стабилизирующей скобе двигателя
- винт верхнего крепления трубки щуп для измерения уровня коробки передач.

Снимите инструмент 999 5755.

Заключительные операции (B6294S)

Установите

• запускающее колесо. Затяните до 17 Н·м.

Примечание: Убедитесь, что запускающее колесо правильно установлено по отношению к распределительному валу.
- корпус датчика положения распределительного вала
- зажимы, крепящие проводку к задней стороне головки цилиндров
- крышку над катушками зажигания
- верхнюю крышку распределительного механизма
- стабилизирующую скобу двигателя. Затяните винты на опорном стакане подвески. Затяните до 50 Н·м. Затяните винт на стабилизирующей скобе двигателя. Затяните до 80 Н·м
- крышки над опорными стаканами подвески
- пластмассовые гайки крышки в облицовке крыла
- правое переднее колесо Установка колес.

Заключительные операции (B6284T)

Установите

• новую крышку на заднем крае впускного распределительного вала
• зажимы, крепящие проводку к задней стороне головки цилиндров
• крышку над катушками зажигания
• верхнюю крышку распределительного механизма
• пластмассовую трубу подачи нагнетаемого воздуха / впускную трубу над двигателем. Затяните зажимы
• стабилизирующую скобу двигателя. Затяните винты на опорном стакане подвески. Затяните до 50 Н·м. Затяните винты на стабилизирующей скобе двигателя. Затяните до 80 Н·м
• крышки над опорными стаканами подвески
• пластмассовые гайки на крышке облицовки крыла
• правое переднее колесо Установка колес.
