Проверка и регулировка установки задних колес (1997, 1998)

Проверка и регулировка установки колес

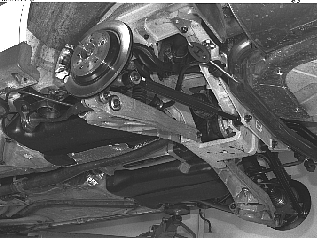

Поднимите заднюю подвеску

Проверьте на наличие люфта в следующих компонентах:

• Подшипники колес
• Втулки боковых звеньев
• Втулки рычага управления.

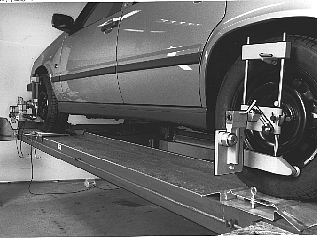

Установите испытательное оборудование

• Установите и откалибруйте используемое измерительное оборудование
• Автомобиль должен находиться на ровной поверхности, колеса на подвижных пластинах.

Проверка угла развала

Номинальный угол развала составляет -0,25° ± 0,75°.Проверьте рычаги управления на наличие повреждений, если угол развала выходит за пределы этих значений.

Проверка схождения

• Убедитесь, что инструменты на передней и задней оси отрегулированы по отношению друг к другу. Это важно для того, чтобы можно было проверить и отрегулировать схождение относительно оси симметрии
• Правильное схождение составляет 0,1° ±0,2°, измерено на обоих колесах
• Отклонение от оси симметрии (угол силы тяги) не должен превышать 0,25°.

Регулировка схождения

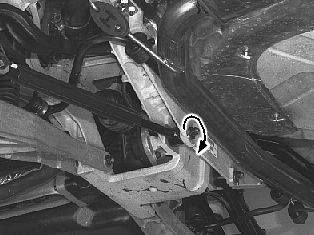

• Немного отвинтите гайку внутреннего винта на поперечной штанге
• Отрегулируйте, поворачивая винты эксцентрика, чтобы увеличить или уменьшить схождение.

Затяните до 90 Н·м.
