Проверка и повторная прокладка шлангов для омывателей ветрового стекла (2)

Проверка положения и прокладки шлангов

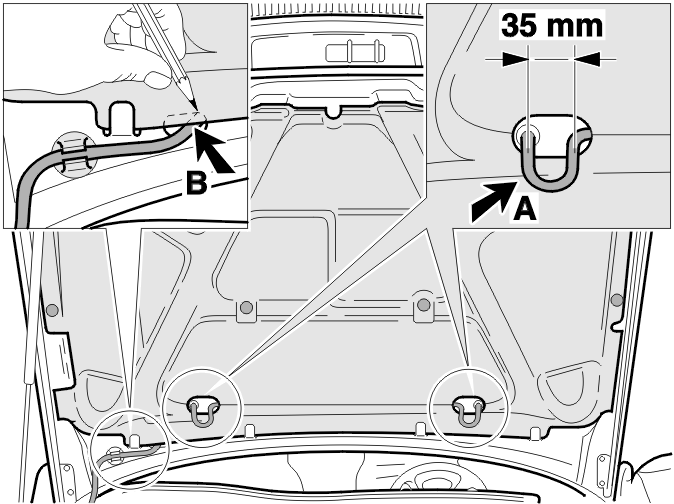

Проверка соединения шланга с разбрызгивателем. Шланг не должен быть перекручен. Шланг должен быть проложен по дуге (A) с внутренним диаметром по крайней мере35 мм.

Примечание: Шланг не должен быть зажат или перекручен. Убедитесь, что нигде нет вероятности перекручивания.

На правой стороне убедитесь, что шланг не зажат под изоляционной панелью (B) в капоте. Если необходимо, отметьте места, где материал следует удалить.Если шланг был зажат или перекручен, см. следующий метод.

Отремонтируйте соединение с разбрызгивателем, если необходимо

Полностью снимите изоляционную панель с капота.

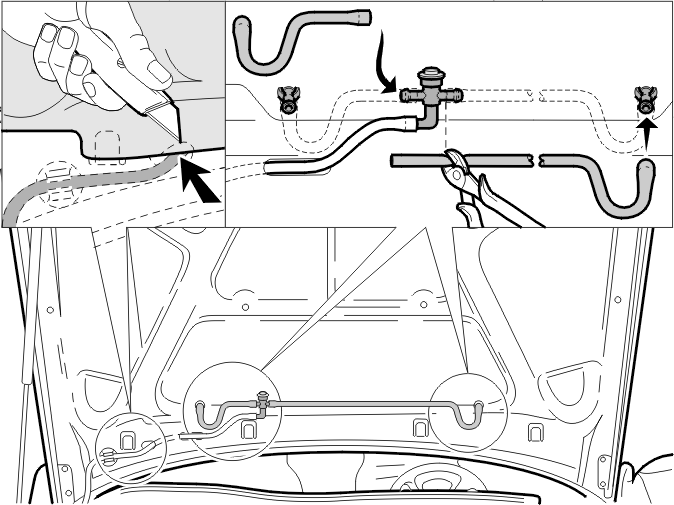

Примечание: Всегда заменяйте имеющийся шланг нановыйшланг. Установите шланг так, чтобы он не был зажат, когда изоляционная панель будет установлена заново.

Отрежьте шланг до правильной длины.Удалите материал с изоляционной панели капота, следуя ометкам, сделанным ранее. Убедитесь, что шланги ничего не касаются.

Автомобили, которых это касается: 1996 - 2000, автомобили со стеклоочистителями / омывателями фар

Замена шланга между передним Т-образном элементом и Т-образном элементом с клапаном (на капоте)

Примечание: На моделях 1996 года шланг проложен прямо к Т-образному элементу на капоте.

Снимите:

• шланг с капота на сгибе (С)
• шланг (G) между соединением (D) на внутренней стороне надколесной дуги и соединением (E).

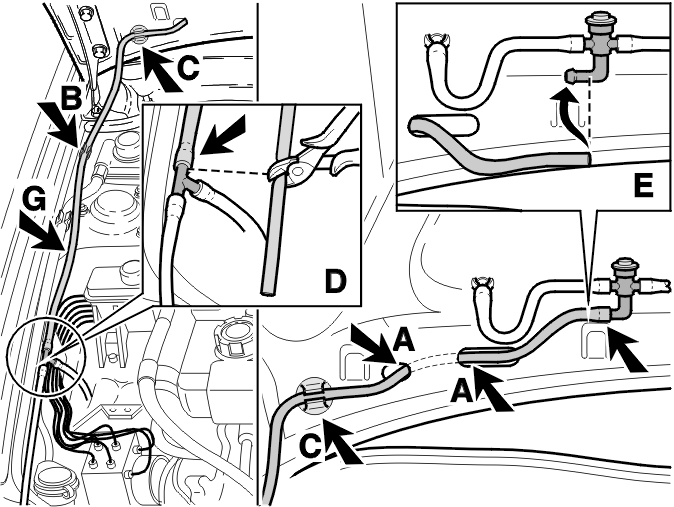

Установитеновыйзажим (C) на сгибе.Установитеновыйшланг (G) через зажим (C) и далее, через отверстия (A) в капоте, к Т-образному элементу (E). Подсоедините шланг.Вдавите шланг (G) в зажим (B) на внутренней стороне надколесной дуги. Проложите шланг далее прямо по направлению к передней стороне (не сгибайте).Отмерьте правильную длину шланга (G) до Т-образного элемента (D). Отрежьте шланг. Подсоедините шланг к Т-образному элементу.

Примечание: Убедитесь, что шланг плотно прижат к внутренней части надколесной дуги и не будет зажат, когда капот закрывается.

Автомобили, которых это касается: 2001, автомобили со стеклоочистителями / омывателями фар

Замена шланга между передним Т-образным элементом и Т-образным элементом с клапаном (на капоте)

Снимите:

• шланг (G) между соединением (D) на внутренней стороне надколесной дуги и соединением (E)
• шланг (G) через зажим (C) на капоте.

Установитеновыйшланг (G) через зажим (C) и далее, через отверстия (A) в капоте, к Т-образному элементу (E). Подсоедините шланг.Вдавите шланг (G) в зажим (B) на внутренней стороне надколесной дуги. Проложите шланг далее прямо по направлению к передней стороне (не сгибайте).Отмерьте правильную длину шланга (G) до Т-образного элемента (D). Отрежьте шланг. Подсоедините шланг к Т-образному элементу.

Примечание: Убедитесь, что шланг плотно прижат к внутренней части надколесной дуги и не будет зажат, когда капот закрывается.

Автомобили, которых это касается: 1996 - 2000, автомобили без стеклоочистителей / омывателей фар

Замена шланга на Т-образном элементе с клапаном (на капоте)

Примечание: На моделях 1996 года шланг проложен прямо к Т-образному элементу на капоте.

Снимите:

• шланг с капота на сгибе (С)
• шланг (G) с вывода (E).

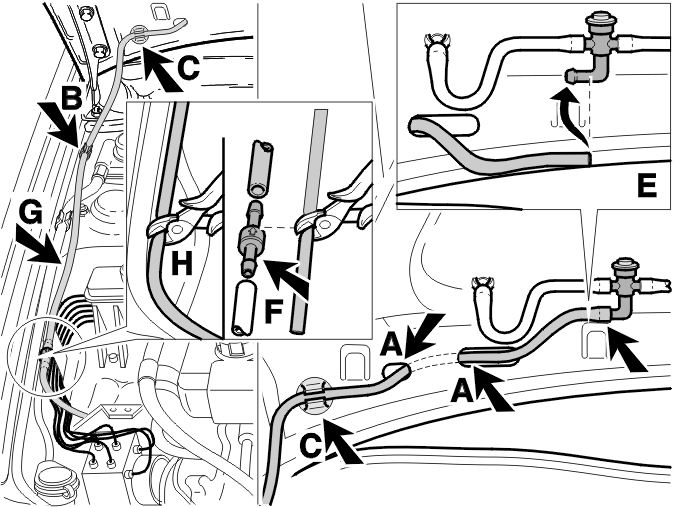

Установитеновыйзажим (C) на сгибе.Отрежьте шланг (G) над блоком ABS (H).Установитеновыйшланг (G) через зажим (C) и далее, через отверстия (A) в капоте, к Т-образному элементу (E). Подсоедините шланг.Вдавите шланг (G) в зажим (B) на внутренней стороне надколесной дуги. Проложите шланг далее прямо по направлению к передней стороне (не сгибайте)Вставьте шланг из бачка омывателя на штуцере (F).Отмерьте правильную длину шланга (G) до Т-образного элемента (F). Отрежьте шланг. Подсоедините шланг к штуцеру.

Примечание: Убедитесь, что шланг плотно прижат к внутренней части надколесной дуги и не будет зажат, когда капот закрывается.

Автомобили, которых это касается: 2001, автомобили без стеклоочистителей / омывателей фар

Замена шланга на Т-образном элементе с клапаном (на капоте)

Снимите шланг (G) с соединения (E).Отрежьте шланг омывателя над блоком ABS (H).Установитеновыйшланг (G) через зажим (C) и далее, через отверстия (A) в капоте, к Т-образному элементу (E). Подсоедините шланг.Вдавите шланг (G) в зажим (B) на внутренней стороне надколесной дуги. Проложите шланг далее прямо по направлению к передней стороне (не сгибайте).Вставьте шланг из бачка омывателя на штуцере (F).Отмерьте правильную длину шланга (G) до Т-образного элемента (F). Отрежьте шланг. Подсоедините шланг к штуцеру.

Примечание: Убедитесь, что шланг плотно прижат к внутренней части надколесной дуги и не будет зажат, когда капот закрывается.

Установка и проверка функционирования

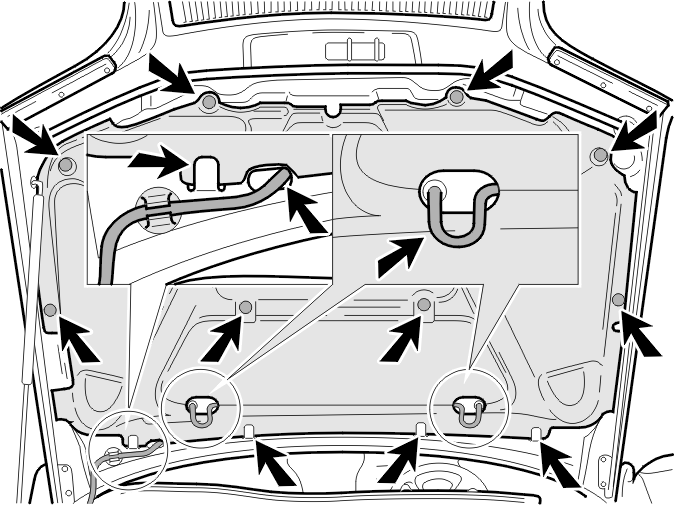

Удалите материал с изоляционной панели капота, следуя ометкам, сделанным в этапе 1. Убедитесь, что шланг ничего не касается.Установите заново изоляционную панель. Убедитесь, что она расположена позади углублений на нижнем крае. Закрепите изоляционную панель при помощи зажимов. Убедитесь еще раз, что шланг омывателя правильно проложен к разбрызгивателям омывателя.Закройте капот.Проверьте функционирование разбрызгивателей.
