Проверка герметичности впускной системы

Подготовка

• Проверьте все шланги на отсутствие повреждений, что они стоят на своем месте и их хомуты надежно затянуты.

Соединение

• Отсоедините шланг подачи свежего воздуха от датчика массового расхода воздуха.
• Установите инструмент 🔧 ADAPTER (INSUGSYSTEM.ANVÄNDS MED -5544)P200-900 с регулятором давления 🔧 REGULATOR (ANVÄNDS MED 9995545 -99955469 на шланг подачи свежего воздуха и затяните хомут.
• При помощи зажима пережмите шланг вентиляции картера.
• Снимите крышку маслоналивной горловины.
• Отсоедините шланг на угольный фильтр системы EVAP от продувочного клапана EVAP.

Проверка

• Настройте регулятор так, чтобы манометр показывал макс. 0,3 бар
• Через маслоналивную горловину должен слышаться тихий шипящий звук. Он возникает вследствие открытия впускного клапана и утечки воздуха из цилиндра через поршневые кольца.
• Проверьте компоненты и соединительные элементы согласно Проверка компонентов и Проверка соединителей.
• Если имеются сомнения относительно герметичности, воспользуйтесь мыльным раствором.
• Допустимо образование пузырьков вокруг шпинделя дроссельной заслонки.
• Проверьте наличие утечки воздуха через продувочный клапан EVAP. Наличие утечки не допускается.

Проверка продувочного клапана EVAP

• Снимите инструмент 🔧 ADAPTER (INSUGSYSTEM.ANVÄNDS MED -5544)P200-900 с регулятором давления 🔧 REGULATOR (ANVÄNDS MED 9995545 -99955469 со шланга подачи свежего воздуха.
• Отсоедините шланг на впускной коллектор от продувочного клапана EVAP.

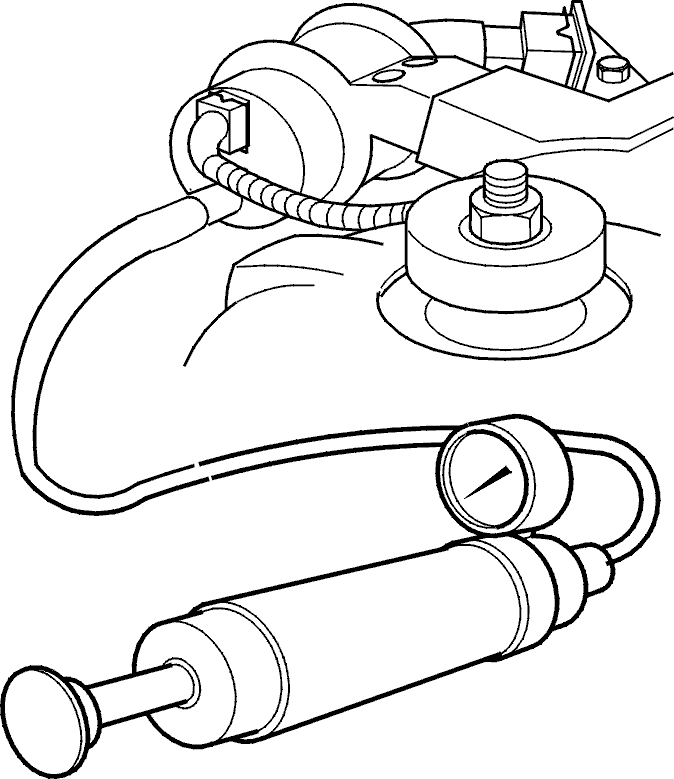

• Подсоедините вакуумный насос к штуцеру под разъемом.
• Создайте насосом разрежение.
• Манометр должен показывать постоянное значение разрежения.

Если разрежение падает:

• Замените продувочный клапан системы EVAP.
• После проверки поставьте на место шланги и клапан.
