Противотуманные фары в спойлере, регулировка направления пучка света

В настоящем Бюллетене по обслуживанию описаны проверка и регулировка противотуманных фар в автомобилях 960 1995 модельного года.Проверка направления пучка света противотуманных фар выполняется после их замены или в тех случаях, если клиент не удовлетворен регулировкой противотуманных фар.

Примечание: Метод, описанный в настоящем Бюллетене по обслуживанию, такой же, как в Инструкциях по монтажу противотуманных фар, устанавливаемых дополнительно.

Примечание: Автомобили 960, оборудованные системой "nivomat", должны проехать примерно 2 км перед регулировкой противотуманных фар. Это нужно для того, чтобы амортизаторы установились в нормальное рабочее положение.

Проверка и регулировка противотуманных фар

• Поставьте машину на ровной поверхности. Свет противотуманных фар должен быть направлен прямо на стену перед автомобилем.
• Измерьте высоту (B) между центром светового пучка фар и полом.

Примечание: Измерьте расстояние (B) размеры отличаются для разных моделей.

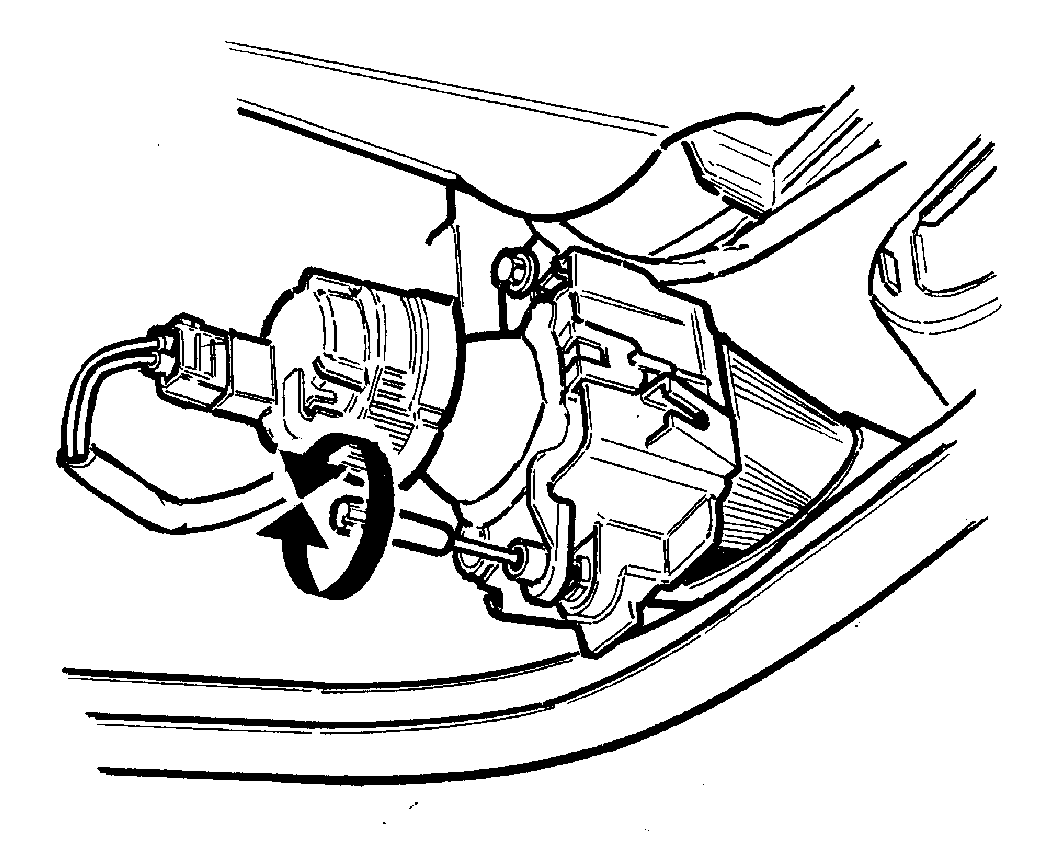

- Отрегулируйте противотуманные фары с помощью регулировочного винта под фарами (нижний рисунок) так, чтобы световое пятно на стене было расположено на расстоянии:

A = 5 метров.С = В - 125 мм (искл. США/Канаду) илиС = В - 60 мм (США/Канада).
